Przesył kwasu azotowego HNO3 w produkcji nanomateriałów

Wyzwania do rozwiązania

1. Bezpieczny i wydajny transport kwasu azotowego.

2. Pompa odporna na długotrwałe działanie agresywnego płynu.

3. Znalezienie wytrzymałej pompy zdolnej do pracy w trudnych warunkach.

Oto, jak podchodzimy do tego projektu

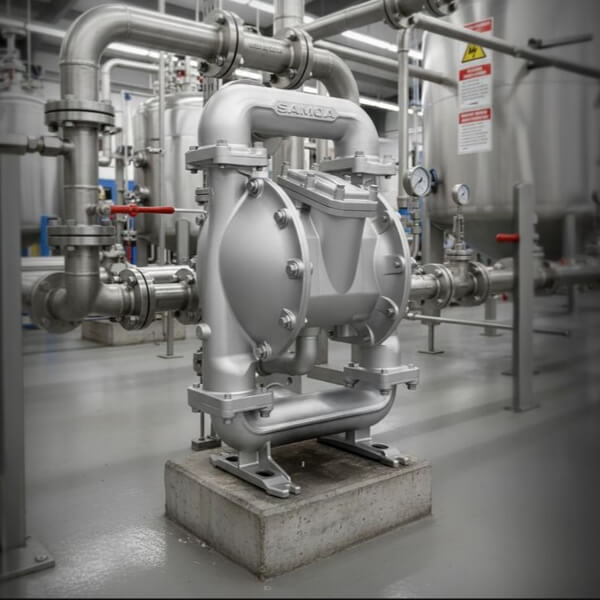

Zainstalowano pompę z serii Samoa Pivot UP20, wykonaną w całości ze stali nierdzewnej: korpus, silnik pneumatyczny i gniazda. Dzięki całkowicie stalowej konstrukcji pompa skutecznie wytrzymuje działanie kwasu azotowego i zapewnia długą żywotność. Ponadto jej duża wydajność ssania pozwala na opróżnianie zbiorników bez konieczności ich ciśnieniowania, co zmniejsza koszty eksploatacji i zwiększa bezpieczeństwo procesu.

Rozwiązanie

Zainstalowanie pompy Samoa UP20 ze stali nierdzewnej okazało się kluczowe dla tej wiodącej firmy z branży nanotechnologii. Jej moc, odporność chemiczna i trwałość umożliwiły wdrożenie bezpiecznego i wydajnego systemu, zapewniającego ciągłość procesu produkcyjnego.

W rezultacie uzyskano:

1. Wyjątkową odporność chemiczną: pełną kompatybilność z kwasem azotowym.

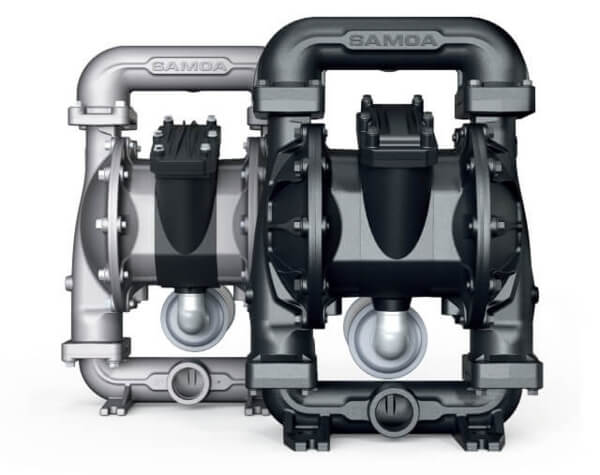

2. Bezpieczeństwo eksploatacyjne: brak wycieków płynów dzięki solidnej konstrukcji śrubowej. Pompa posiada certyfikat ATEX do pracy w wymagających środowiskach.

3. Większą wydajność: transfer dużych objętości bez przerw.

Znaczenie kwasu azotowego w nanotechnologii

Kwas azotowy (HNO₃) odgrywa kluczową rolę w nowoczesnym przemyśle wysokich technologii, w tym w sektorze nanotechnologii oraz produkcji nanomateriałów. Jego właściwości utleniające, zdolność do trawienia powierzchni oraz udział w procesach syntezy chemicznej czynią go niezastąpionym medium w wielu zaawansowanych aplikacjach – od produkcji półprzewodników po wytwarzanie nanostruktur metalicznych i tlenkowych. Jednocześnie transport i dozowanie kwasu azotowego stanowią istotne wyzwanie inżynieryjne. Wymagają one zastosowania materiałów odpornych chemicznie, precyzyjnych systemów sterowania oraz niezawodnych rozwiązań pneumatycznych.

Procesy technologiczne

W przemyśle nanotechnologicznym kwas azotowy wykorzystywany jest m.in. w:

• trawieniu chemicznym (etching) – szczególnie w produkcji układów scalonych i struktur MEMS,

• oczyszczaniu powierzchni – usuwanie zanieczyszczeń organicznych i metalicznych,

• syntezie nanomateriałów – np. nanocząstek metali, nanorurek węglowych,

• utlenianiu powierzchni – modyfikacja właściwości chemicznych i fizycznych materiałów,

• procesach fotolitograficznych – przygotowanie substratów półprzewodnikowych.

W tych aplikacjach kluczowe znaczenie ma czystość medium, stabilność procesu oraz powtarzalność parametrów dozowania.

Wyzwania w przesyle kwasu azotowego

1. Agresywność chemiczna

Kwas azotowy, szczególnie w wysokich stężeniach, jest silnie utleniający i powoduje:

• korozję metali (z wyjątkiem pasywowanych, np. stali nierdzewnej w określonych warunkach),

• degradację elastomerów,

• reakcje egzotermiczne przy kontakcie z materiałami organicznymi.

2. Wymagania czystości

W nanotechnologii nawet śladowe zanieczyszczenia mogą:

• zaburzyć strukturę nanomateriału,

• wpłynąć na właściwości elektryczne lub optyczne,

• spowodować defekty produkcyjne.

3. Bezpieczeństwo procesowe

Transport HNO₃ wiąże się z ryzykiem:

• emisji oparów (NOx),

• reakcji niekontrolowanych,

• zagrożeń dla personelu i instalacji.

Pompy membranowe w przesyle kwasu azotowego

Pompy membranowe (AODD – Air Operated Double Diaphragm) działają na zasadzie:

• naprzemiennego ruchu membran,

• zasysania i tłoczenia medium,

• wykorzystania sprężonego powietrza jako napędu.

Zalety w aplikacjach chemicznych

• brak uszczelnień dynamicznych → minimalizacja wycieków,

• samozasysanie,

• możliwość pracy na sucho,

• odporność na media agresywne,

• łatwość regulacji wydajności.

Dlaczego Samoa UP20 w nanotechnologii?

W kontekście nanotechnologii pompy te zapewniają:

1. Wysoką czystość procesu

   Brak kontaktu medium z elementami podatnymi na degradację minimalizuje ryzyko zanieczyszczeń.

2. Stabilność dozowania

   Precyzyjna kontrola przepływu jest kluczowa w procesach syntezy nanomateriałów.

3. Bezpieczeństwo

   Napęd pneumatyczny eliminuje ryzyko iskrzenia i umożliwia pracę w strefach zagrożonych.

4. Odporność chemiczną

   Materiały konstrukcyjne są odporne na działanie stężonego kwasu azotowego.

Bezpieczeństwo i normy

W instalacjach przesyłu HNO₃ należy uwzględnić:

• dyrektywy ATEX,

• normy dotyczące chemikaliów (REACH),

• systemy detekcji wycieków,

• wentylację i neutralizację oparów.

Pompy przemysłowe membranowe, takie jak Samoa UP20, wspierają spełnienie tych wymagań poprzez:

• szczelną konstrukcję,

• brak elementów elektrycznych w strefie roboczej,

• wysoką niezawodność eksploatacyjną.
