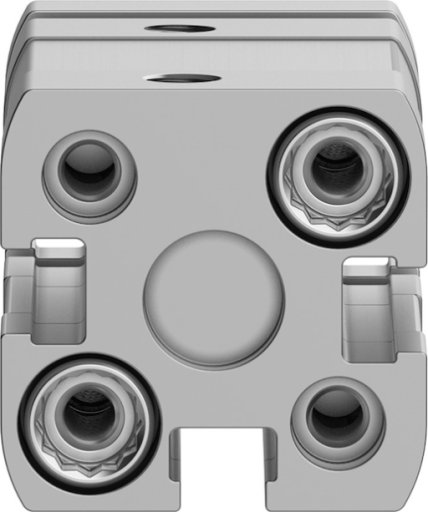

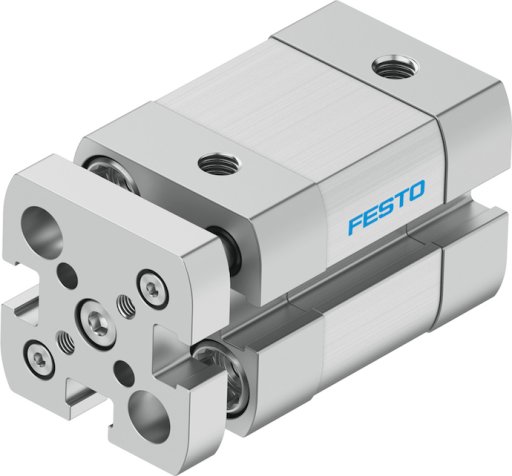

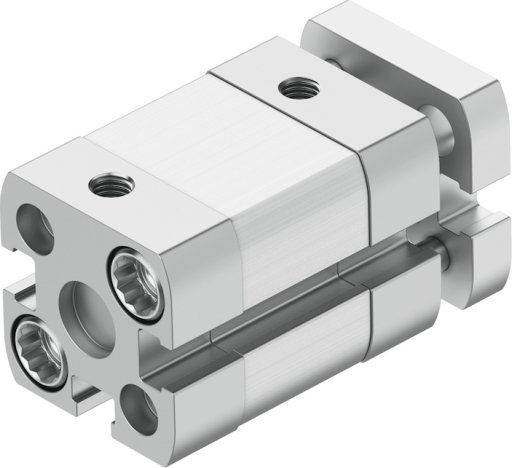

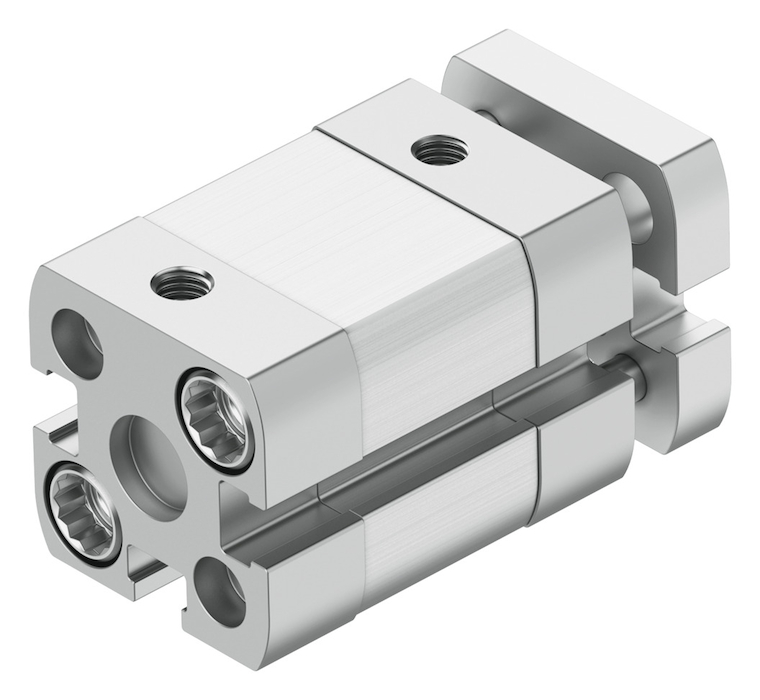

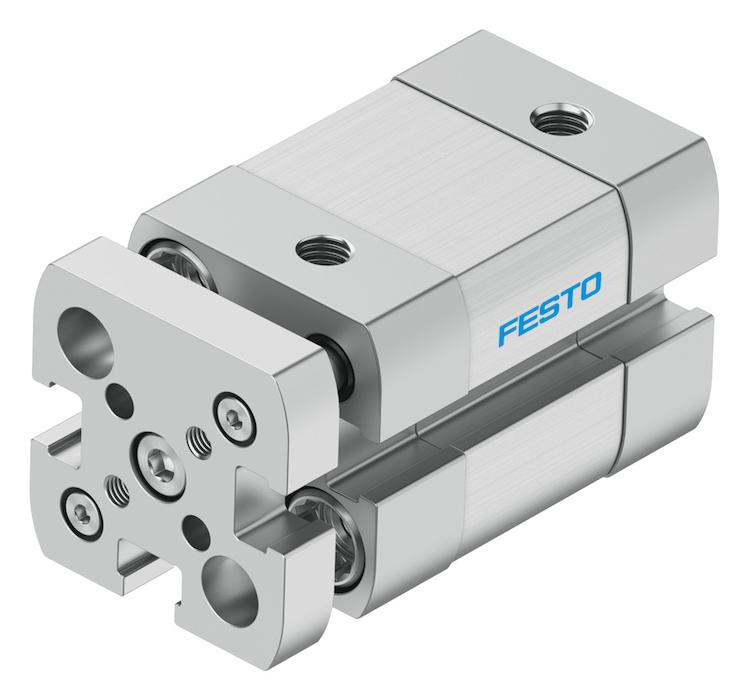

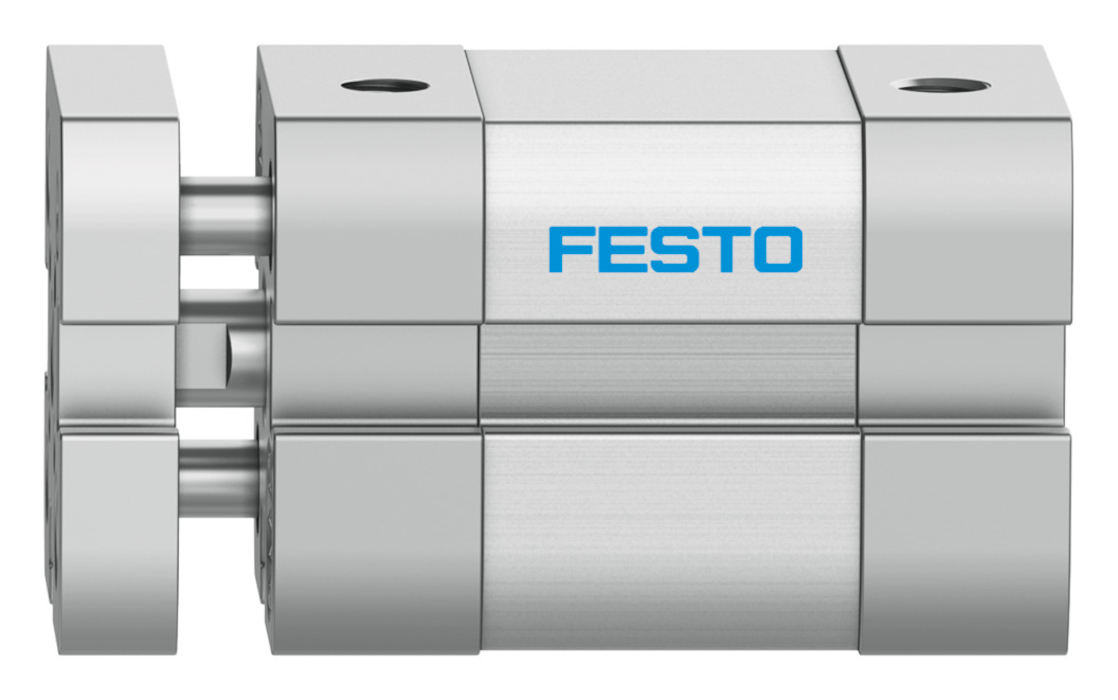

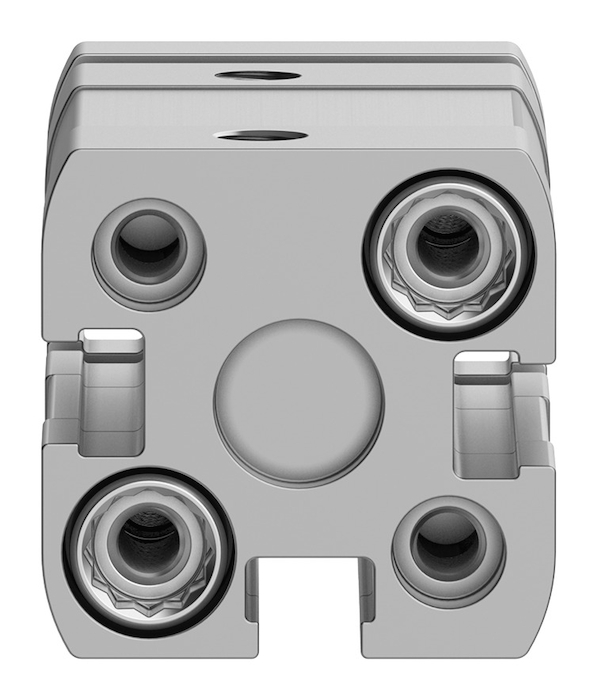

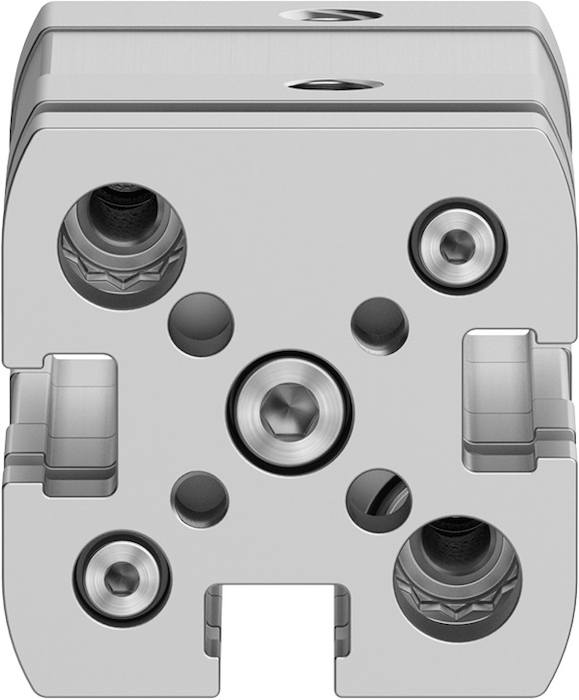

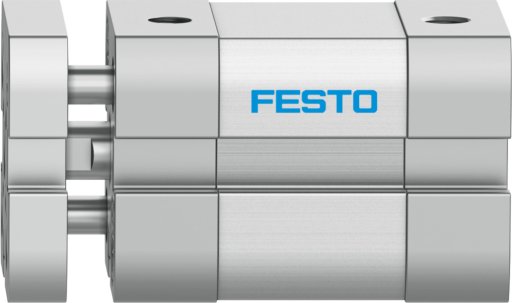

Siłownik kompaktowy ADNGF, wersja metryczna
Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron - PPS: samonastawna amortyzacja pneumatyczna w położeniach końcowych |
Ciężar dodatkowy na 10 mm skoku | od 14 - od 116 g |
Ciężar podstawowy dla 0 mm skoku | od 90 - od 2673 g |
Ciśnienie robocze | 1,5 - 10 - 1,4 - 10 bar |
Ciśnienie robocze MPa | 0,15 - 1 - 0,14 - 1 MPa |
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 4 - od 43 g |
Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
Maks. energia uderzenia w położeniach końcowych | od 0,07 - od 2,5 J |
Materiał pokrywy | Aluminium, Anodowanie - Powłoka ochronna, Aluminium-odlew ciśnieniowy |
Materiał rury siłownika | Anodowany, Stop aluminium |
Materiał tłoczyska | Stal wysokostopowa |
Materiał uszczelnień | TPE-U(PUR) |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
Pozycja zabudowy | Dowolna |
Przemieszczana masa własna przy 0 mm skoku | od 22 - od 1089 g |
Przyłącza pneumatyczne | M5 - G1/8 |
Skok | od 5 - od 80 mm |
Sygnalizacja położenia | Przy pomocy czujników |
Średnica tłoka | 12 mm - 100 mm |
