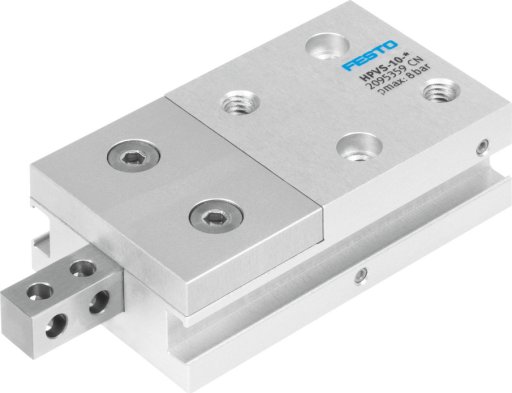

Separatory HPVS
Alternatywne przyłącza | M3 - M5 |
Amortyzacja | Brak tłumienia |
Ciśnienie robocze | 3 - 8 bar |
Czas skoku powrotnego | od 30 - od 1000 ms |
Czas wysuwania | od 16 - od 194 ms |
Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
Konstrukcja | Tłoczyskowy, Zabezpieczenie przed obrotem |
Maks. dokładność zamienności | od 0,3 mm |
Maks. luz kątowy na szczęce chwytaka ay | od 0,2 - od 0,07 deg |
Maks. luz kątowy na szczęce chwytaka az | od 0,262 - od 0,12 deg |
Maks. luz kątowy szczęki chwytaka ax | od 0,12 - od 0,04 deg |
Maks. luz popychacza Sx | od 0,05 mm |
Maks. luz popychacza Sz | od 0,03 mm |
Maks. masa na zewnętrzną szczękę chwytaka | od 56 - od 395 g |
Maks. moment na szczęce Mx, statyczny | od 3 - od 9 Nm |
Maks. moment na szczęce My, statyczny | od 3 - od 9 Nm |
Maks. siła na szczęce Fz, statyczna | od 75 - od 180 N |
Maks. statyczny moment na szczęce Mr | od 3 - od 9 Nm |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
Mocowanie zewnętrznych szczęk | Otwór przelotowy |
