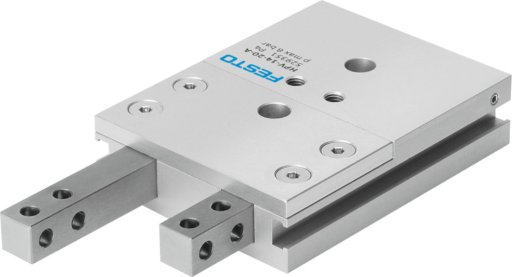

Separatory HPV
Alternatywne przyłącza | M5 - M3 |
Amortyzacja | Brak tłumienia |
Ciśnienie robocze | 3 - 8 bar |
Czas cyklu | od 223 - od 52,5 ms |
Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |

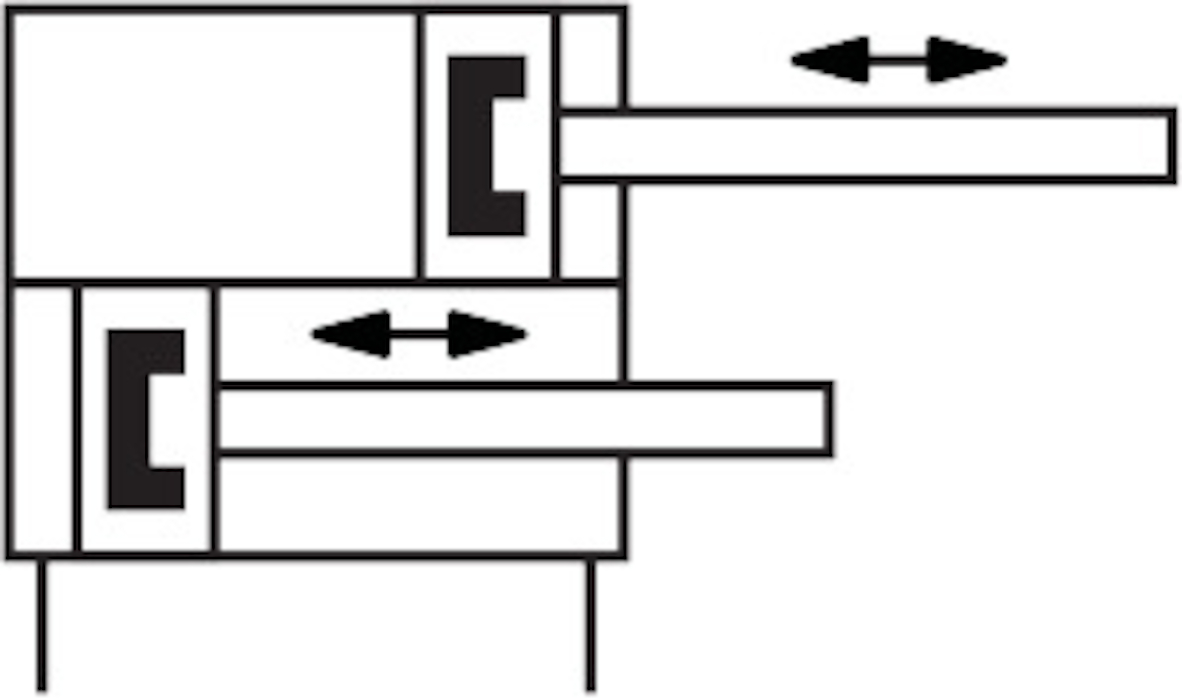

Konstrukcja | Tłoczyskowy, Koło zapadkowe, Zabezpieczenie przed obrotem, Dwa tłoki |
Maks. dokładność zamienności | od 0,3 mm |
Maks. luz kątowy na szczęce chwytaka ay | od 0,2 deg |
Maks. luz kątowy na szczęce chwytaka az | od 0,175 - od 0,262 deg |
Maks. luz kątowy szczęki chwytaka ax | od 0,12 deg |
Maks. luz popychacza Sx | od 0,05 mm |
Maks. luz popychacza Sz | od 0,03 mm |
Maks. masa na zewnętrzną szczękę chwytaka | od 150 - od 56 g |
Maks. moment na szczęce Mx, statyczny | od 5 - od 3 Nm |
Maks. moment na szczęce My, statyczny | od 5 - od 3 Nm |
Maks. siła na szczęce Fz, statyczna | od 100 - od 75 N |
Maks. statyczny moment na szczęce Mr | od 5 - od 3 Nm |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
Mocowanie zewnętrznych szczęk | Otwór przelotowy |
Połowa taktu | od 111,5 - od 26,5 ms |
