Teoria i funkcja Weilbulla – rozkład prawdopodobieństwa i analiza niezawodności w świecie przemysłu

Podstawy matematyczne rozkładu Weibulla

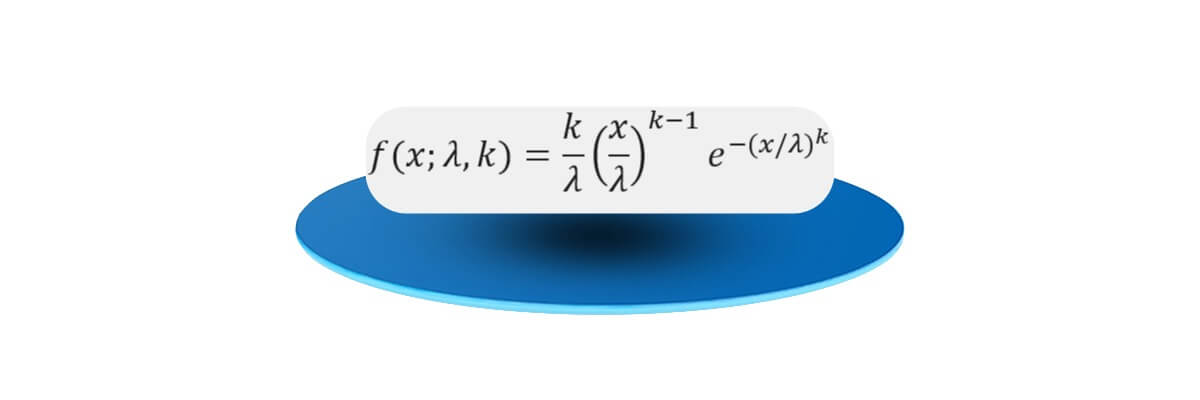

Rozkład Weibulla opisuje gęstość prawdopodobieństwa funkcją:

Gdzie:

• k – parametr kształtu (shape),

• λ – parametr skali (scale),

• x – czas do awarii.

Interpretacja parametru kształtu (k)

To kluczowy element w analizie przemysłowej:

• k < 1 → awarie wczesne (tzw. „infant mortality”)

• k = 1 → awarie losowe (proces wykładniczy)

• k > 1 → zużycie eksploatacyjne (starzenie komponentu)

W praktyce oznacza to, że rozkład Weibulla pozwala rozróżnić mechanizm uszkodzenia, co jest niezwykle istotne w pneumatyce i utrzymaniu ruchu.

Weibull w teorii niezawodności – fundament przemysłu

Rozkład Weibulla jest jednym z najczęściej stosowanych narzędzi w teorii niezawodności, ponieważ umożliwia modelowanie zmiennego w czasie ryzyka awarii.

Kluczowe zastosowania:

• analiza czasu do uszkodzenia (TTF – Time To Failure),

• estymacja MTBF (Mean Time Between Failures),

• analiza funkcji hazardu (intensywności uszkodzeń),

• modelowanie starzenia materiałów i komponentów.

W przemyśle oznacza to możliwość:

• przewidywania awarii,

• optymalizacji cykli serwisowych,

• redukcji kosztów eksploatacji.

Zastosowanie rozkładu Weibulla w pneumatyce

a) Analiza niezawodności komponentów pneumatycznych

W systemach pneumatycznych rozkład Weibulla stosuje się do analizy trwałości takich elementów jak:

• siłowniki pneumatyczne,

• zawory sterujące,

• przewody i złącza,

• elementy przygotowania powietrza (FRL).

Dzięki analizie danych eksploatacyjnych można określić:

• kiedy nastąpi zwiększone ryzyko awarii,

• które komponenty wymagają modernizacji,

• jaki jest rzeczywisty cykl życia urządzenia.

b) Diagnostyka i identyfikacja trybów uszkodzeń

Weibull pozwala określić charakter uszkodzeń, co ma ogromne znaczenie w praktyce:

• k < 1 → błędy montażowe lub wadliwe serie komponentów

• k ≈ 1 → przypadkowe zakłócenia (np. zanieczyszczenia powietrza)

• k > 1 → zużycie uszczelnień, tarcie, degradacja materiałów

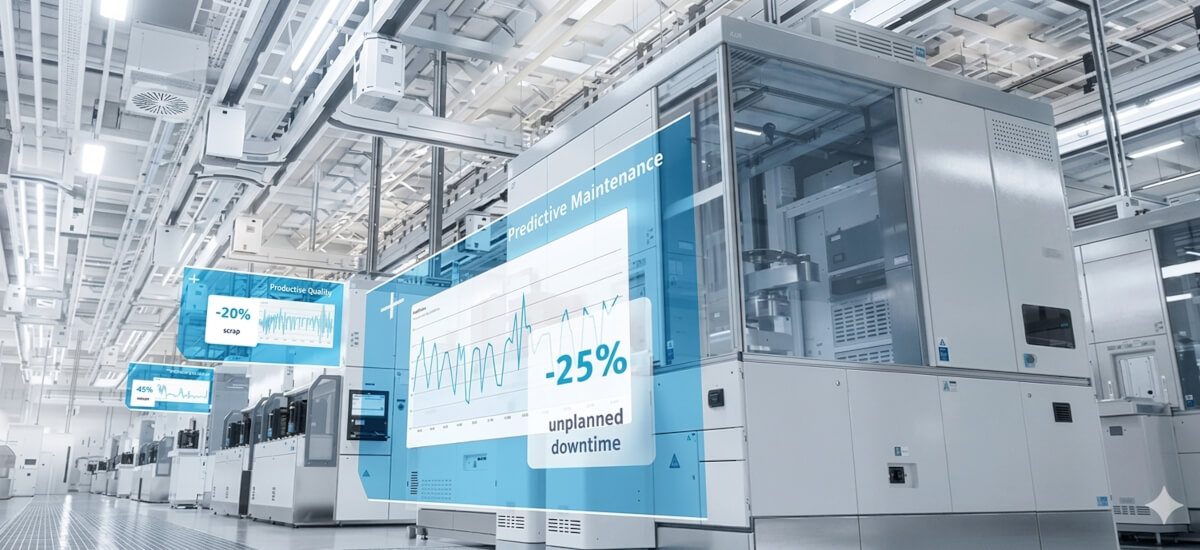

To podejście umożliwia przejście od reaktywnego do predykcyjnego utrzymania ruchu (Predictive Maintenance).

c) Optymalizacja gospodarki częściami zamiennymi

W oparciu o rozkład Weibulla można:

• prognozować zapotrzebowanie na części,

• ograniczać nadmierne magazynowanie,

• planować wymiany prewencyjne.

W przemyśle pozwala to ograniczyć koszty i zwiększyć dostępność instalacji.

Weibull a analiza kosztów eksploatacji

Rozkład Weibulla jest wykorzystywany do optymalizacji kosztów eksploatacji elementów nienaprawialnych oraz systemów produkcyjnych .

Praktyczne korzyści:

• redukcja kosztów przestojów,

• lepsze planowanie serwisu,

• optymalizacja strategii wymiany (run-to-failure vs preventive).

W środowisku produkcyjnym oznacza to bezpośredni wpływ na:

• OEE (Overall Equipment Effectiveness),



• ROI inwestycji w automatykę,

• stabilność procesów.

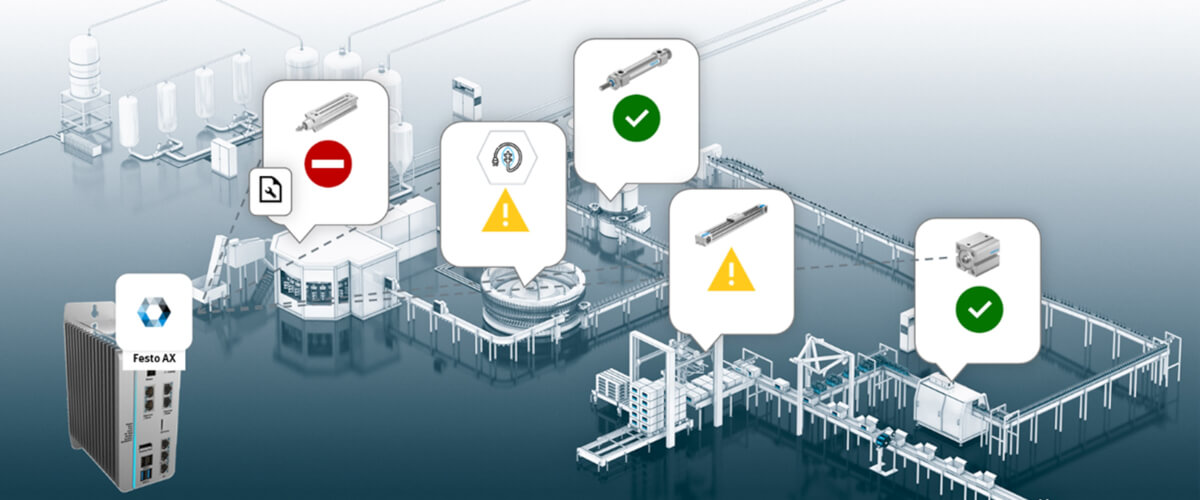

Rozkład Weibulla w analizie jakości i reklamacji

Weibull jest szeroko stosowany w analizie danych gwarancyjnych i jakościowych.

Pozwala:

• prognozować liczbę przyszłych awarii,

• określić moment występowania problemów jakościowych,

• zaplanować działania serwisowe.

Na podstawie danych historycznych można przewidzieć, czy fala awarii dopiero się zaczyna, czy już wygasa.

Zastosowanie w ofercie i rozwiązaniach Pneumat System

W kontekście firmy Pneumat System, rozkład Weibulla może być wykorzystywany zarówno w projektowaniu, jak i eksploatacji systemów pneumatycznych.

Dobór komponentów o wysokiej niezawodności

Analiza Weibulla pozwala:

• porównywać trwałość różnych komponentów,

• wybierać rozwiązania o najniższym ryzyku awarii,

• optymalizować dobór siłowników i zaworów.

Wsparcie dla utrzymania ruchu

Wdrożenie analizy Weibulla w zakładzie korzystającym z komponentów Pneumat System umożliwia:

• wdrożenie predykcyjnego utrzymania ruchu,

• planowanie przeglądów na podstawie danych,

• ograniczenie nieplanowanych przestojów.

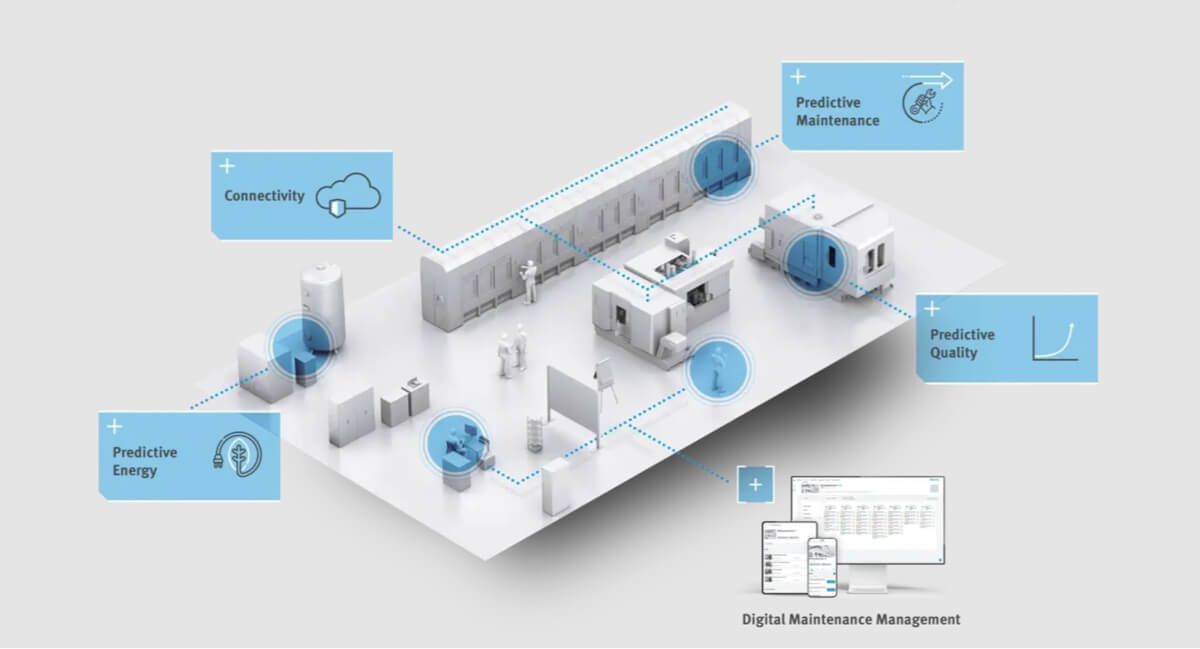

Integracja z automatyką i Industry 4.0

W połączeniu z:

• czujnikami,

• systemami SCADA,

• analizą danych,

rozkład Weibulla staje się częścią zaawansowanej analityki przemysłowej, wpisującej się w koncepcję Przemysłu 4.0.

Weibull a cykl życia komponentów – krzywa „wannowa”

W praktyce przemysłowej rozkład Weibulla często odwzorowuje tzw. krzywą wannową (bathtub curve):

1. Faza wczesnych awarii (k < 1)

2. Faza stabilnej pracy (k ≈ 1)

3. Faza zużycia (k > 1)

To podejście jest szczególnie ważne dla:

• siłowników (zużycie uszczelnień),

• zaworów (erozja, zanieczyszczenia),

• instalacji sprężonego powietrza.

Znaczenie dla nowoczesnego przemysłu

Rozkład Weibulla to nie tylko narzędzie statystyczne, ale:

• fundament inżynierii niezawodności,

• narzędzie strategicznego zarządzania produkcją,

• wsparcie dla lean manufacturing i TPM.

Jego zastosowanie w pneumatyce pozwala przejść od:

• reaktywnego serwisu → do predykcyjnego zarządzania aktywami.

Praktyczne wdrożenie rozkładu Weibulla w zakładzie przemysłowym

Sama znajomość teorii rozkładu Weibulla nie przynosi jeszcze wartości biznesowej – kluczowe jest jego wdrożenie w praktyce utrzymania ruchu. W środowisku pneumatycznym oznacza to integrację danych eksploatacyjnych, analizy statystycznej oraz decyzji operacyjnych.

Zbieranie danych – fundament analizy

Aby przeprowadzić analizę Weibulla, konieczne jest systematyczne gromadzenie danych, takich jak:

• czas pracy komponentu do awarii,

• liczba cykli pracy (np. dla siłowników),

• warunki pracy (ciśnienie, temperatura, jakość powietrza),

• historia serwisowa.

W praktyce dane te mogą pochodzić z:

• systemów CMMS,

• sterowników PLC,

• systemów SCADA,

• czujników IoT.

W instalacjach opartych na rozwiązaniach Pneumat System szczególnie istotne jest monitorowanie:

• jakości sprężonego powietrza,

• częstotliwości pracy zaworów,

• obciążeń dynamicznych siłowników.

Estymacja parametrów Weibulla

Po zebraniu danych następuje etap dopasowania rozkładu Weibulla, czyli wyznaczenia parametrów:

• k (shape) – określa charakter uszkodzeń,

• λ (scale) – określa skalę życia komponentu.

W praktyce stosuje się:

• metodę największej wiarygodności (MLE),

• regresję liniową na wykresie Weibulla,

• dedykowane oprogramowanie (np. ReliaSoft, Minitab).

Efektem jest możliwość określenia:

• prawdopodobieństwa awarii w określonym czasie,

• oczekiwanej trwałości komponentu,

• optymalnego momentu wymiany.

Interpretacja wyników w kontekście pneumatyki

Wyniki analizy Weibulla muszą być interpretowane przez inżyniera w kontekście rzeczywistego procesu.

Przykład:

• k = 0,7 → problem z jakością komponentu lub montażem

• k = 1,1 → losowe zakłócenia (np. zanieczyszczenia powietrza)

• k = 2,5 → zużycie eksploatacyjne (np. uszczelnienia siłownika)

W instalacjach pneumatycznych najczęściej obserwuje się wartości:

• k > 1 dla elementów mechanicznych,

• k ≈ 1 dla układów sterowania.

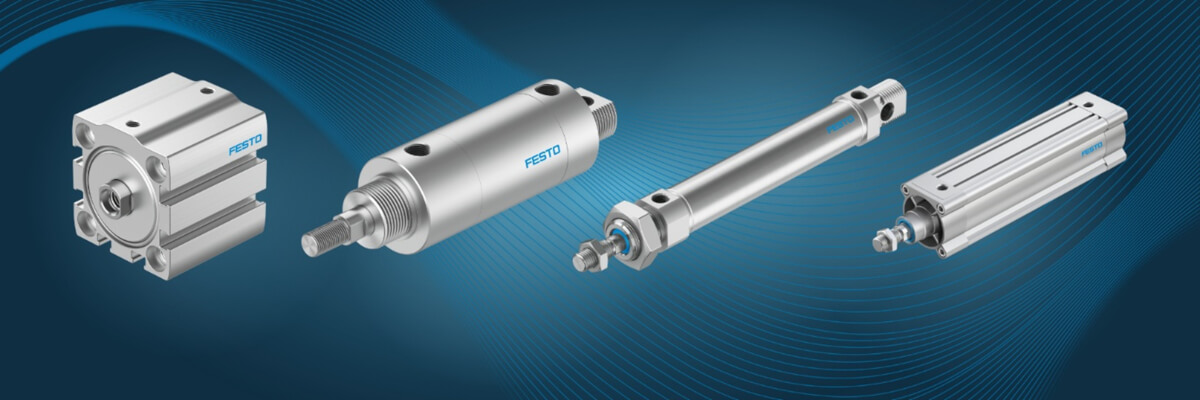

Studium przypadku – analiza siłownika pneumatycznego

Rozważmy rzeczywisty scenariusz przemysłowy:

Zakład produkcyjny wykorzystuje siłowniki pneumatyczne w aplikacji cyklicznej (np. linia pakująca). Po zebraniu danych z 200 cykli życia komponentów wykonano analizę Weibulla.

Wyniki:

• parametr k = 2,8

• parametr λ = 1 200 000 cykli

Wnioski:

• dominują uszkodzenia zużyciowe,

• ryzyko awarii gwałtownie rośnie po ok. 1 mln cykli,

• optymalny moment wymiany: 900 000 – 1 000 000 cykli.

Efekt wdrożenia:

• redukcja nieplanowanych przestojów o ~30%,

• zmniejszenie kosztów serwisu,

• stabilizacja procesu produkcyjnego.

Takie podejście może być bezpośrednio wdrażane w instalacjach wykorzystujących komponenty Pneumat System – szczególnie w aplikacjach o wysokiej powtarzalności.

Najczęstsze błędy w stosowaniu rozkładu Weibulla

✓ Zbyt mała próbka danych

→ prowadzi do błędnych wniosków

✓ Brak rozróżnienia trybów uszkodzeń

→ mieszanie różnych mechanizmów awarii

✓ Ignorowanie warunków pracy

→ błędna interpretacja parametrów

✓ Brak aktualizacji modelu

→ model nie odzwierciedla rzeczywistości
