Zasada Kirchhoffa w teorii przemysłowej
Na pierwszy rzut oka może się wydawać, że prawo Kirchhoffa jest domeną wyłącznie elektrotechniki i teorii obwodów elektrycznych. To błąd! Analogicznie do prądu elektrycznego, który płynie w przewodach, w pneumatyce i hydraulice mamy przepływy objętościowe lub masowe gazu albo cieczy. Te przepływy można analizować bardzo podobnie jak prąd w układach elektrycznych.
Znajomość tych analogii jest niezwykle pomocna w:
projektowaniu złożonych układów pneumatycznych lub hydraulicznych,
wykrywaniu usterek w instalacjach,
obliczaniu strat ciśnienia i rozkładów przepływów,
optymalizacji pracy maszyn pod kątem energooszczędności.
W artykule wyjaśnimy, czym są prawa Kirchhoffa i jak je stosować w pneumatyce i hydraulice, a także pokażemy, jak pomaga w tym oferta Festo — lidera w automatyce przemysłowej.

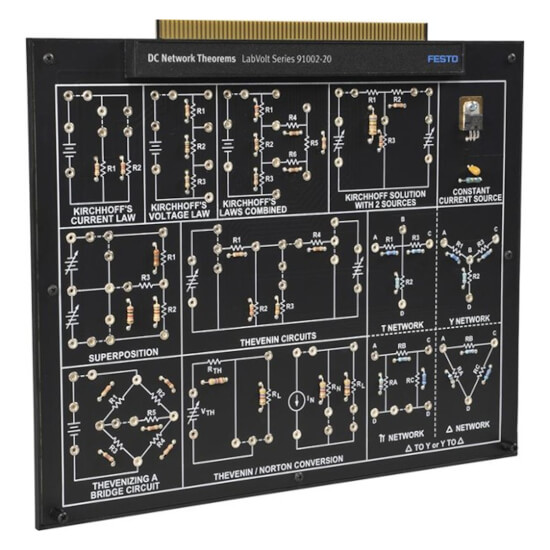

Krótko o prawach Kirchhoffa w elektrotechnice
W klasycznej elektrotechnice obowiązują dwa prawa Kirchhoffa:
Prawo I Kirchhoffa (prawo węzłów)
Suma prądów wpływających do węzła równa się sumie prądów wypływających z węzła.
Matematycznie:
∑ Iin = ∑ Iout
Prawo II Kirchhoffa (prawo oczek)
W dowolnym zamkniętym obwodzie (oczku) suma spadków napięć jest równa sumie sił elektromotorycznych.
Matematycznie:
∑ U = 0
| Elektrotechnika | Pneumatyka / Hydraulika |
| Prąd elektryczny (I) | Przepływ objętościowy Q [m³/s] lub masowy G [kg/s] |
| Napięcie (U) | Różnica ciśnień Δp [Pa] |
| Opór elektryczny (R) | Opór przepływu hydraulicznego / pneumatycznego (Rh) |
| Moc elektryczna | Moc hydrauliczna / pneumatyczna |
| Energia elektryczna | Energia sprężonego powietrza, hydrauliczna |
Prawo Kirchhoffa w układach przepływowych

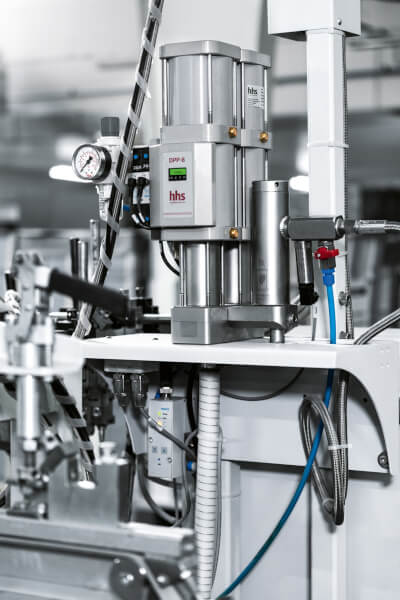

Prawo węzłów → bilans przepływów
Pierwsze prawo Kirchhoffa w pneumatyce i hydraulice oznacza:
Suma przepływów wpływających do węzła układu jest równa sumie przepływów wypływających.
Przykład w pneumatyce:
Do rozdzielacza wpływa sprężone powietrze o przepływie Q = 60 l/min.
Rozdzielacz zasila trzy siłowniki:
pierwszy – 20 l/min,
drugi – 25 l/min,
trzeci – 15 l/min.
Bilans przepływów:
Q in = Q out
60 = 20 + 25 + 15
Bilans się zgadza — układ jest poprawnie zaprojektowany.
Prawo oczek → suma spadków ciśnień
Drugie prawo Kirchhoffa w pneumatyce oznacza:
W dowolnej zamkniętej pętli instalacji suma wzrostów i spadków ciśnień musi wynosić zero.
Analogicznie do napięć w obwodzie elektrycznym, w pneumatyce mamy spadki ciśnienia na przewodach, zaworach, filtrach itd.
Przykład:
Ciśnienie sprężonego powietrza na wlocie: 6 bar
Spadki ciśnienia w przewodzie: 0,3 bar
Spadek ciśnienia na zaworze dławiącym: 0,5 bar
Ciśnienie w siłowniku: ?
Obliczamy:
pwejściowe − ∑ Δp =psiłownika
6 − (0,3 + 0,5) = 5,2 bar
Co daje ta analogia w praktyce?
Projektowanie instalacji
Dzięki analogii Kirchhoffa możemy „rysować” schematy pneumatyczne w sposób podobny do schematów elektrycznych. To pozwala szybciej diagnozować problemy.
Diagnostyka
Jeśli suma przepływów się nie zgadza – możliwy jest wyciek.
Niewłaściwy spadek ciśnienia – zanieczyszczony filtr lub uszkodzony zawór.

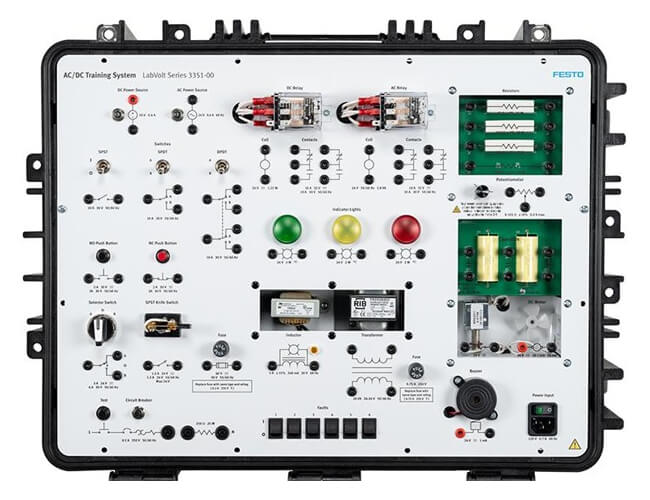

Optymalizacja energii
W pneumatyce koszt energii jest duży. Spadki ciśnienia to strata energii, za którą płacimy. Minimalizacja oporów przepływu przekłada się bezpośrednio na oszczędności.
Festo a zasada Kirchhoffa – praktyczne rozwiązania
Festo, jako lider w pneumatyce, wykorzystuje analogie przepływowe w swoich produktach:

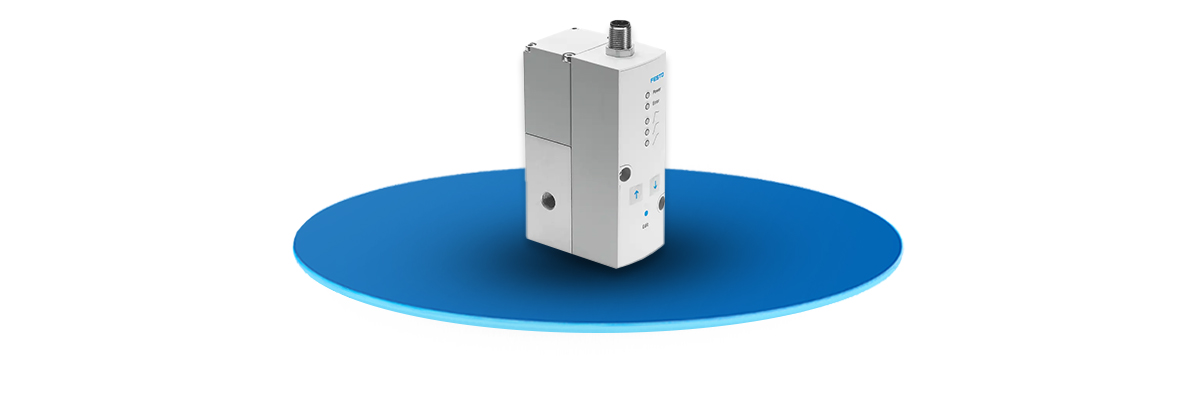

Zawory proporcjonalne (np.VPPM)
Zawory takie umożliwiają precyzyjne sterowanie przepływem i ciśnieniem, co pozwala na zachowanie bilansu przepływów zgodnie z I prawem Kirchhoffa.

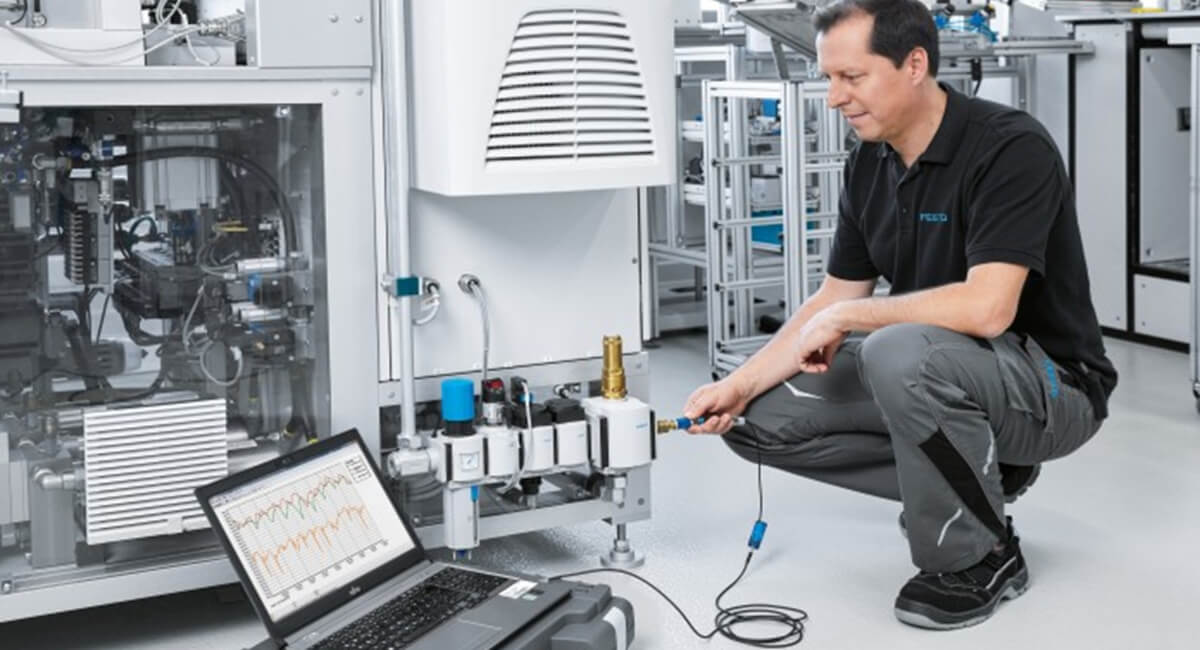

Systemy monitoringu zużycia powietrza (np. Festo Energy Saving Services)
Festo oferuje usługi, które pomagają analizować przepływy w instalacjach:
wykrywanie przecieków,
analiza spadków ciśnienia,
optymalizacja całego układu.
To praktyczne zastosowanie bilansów przepływu zgodnie z zasadą Kirchhoffa.

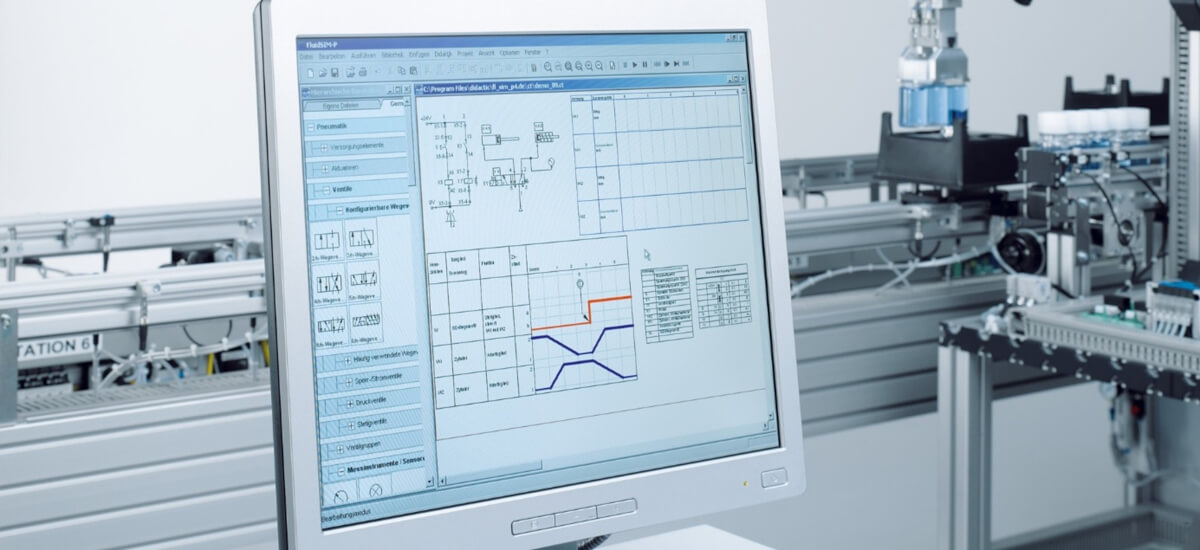

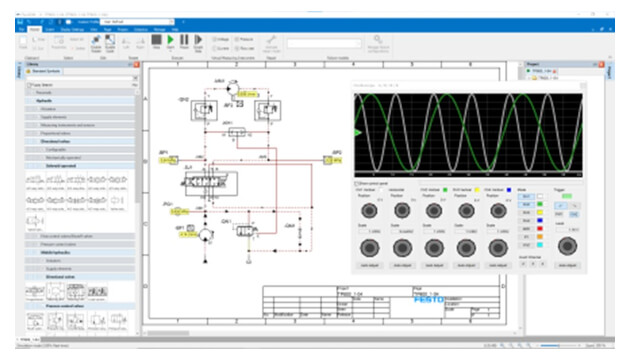

Oprogramowanie Festo FluidDraw i FluidSIM
rysowanie schematów obwodów pneumatycznych z symulacją przepływu,
obliczenia spadków ciśnienia,
modelowanie pętli przepływowych zgodnie z prawem oczek Kirchhoffa.
Przykład zastosowania prawa Kirchhoffa w praktyce
Zakład produkcyjny ma centralny kompresor 7 bar, który zasila kilka linii montażowych. W jednej linii zauważono spadek ciśnienia poniżej 5 bar.
Analiza:
Przepływ całkowity kompresora: 1500 l/min.
Suma przepływów wszystkich linii: 1400 l/min.
Znaleziono wyciek o wielkości 100 l/min.
Zgodnie z I prawem Kirchhoffa bilans:
Qkompresora = Qlinii + Qwycieków
1500 = 1400 + 100
Wycieki wyjaśniają problem spadku ciśnienia. Dzięki szybkiemu zastosowaniu analogii Kirchhoffa uniknięto przestoju produkcji.
Branże, gdzie Kirchhoff jest szczególnie ważny
Przemysł samochodowy – szybkie cykle pracy siłowników pneumatycznych.

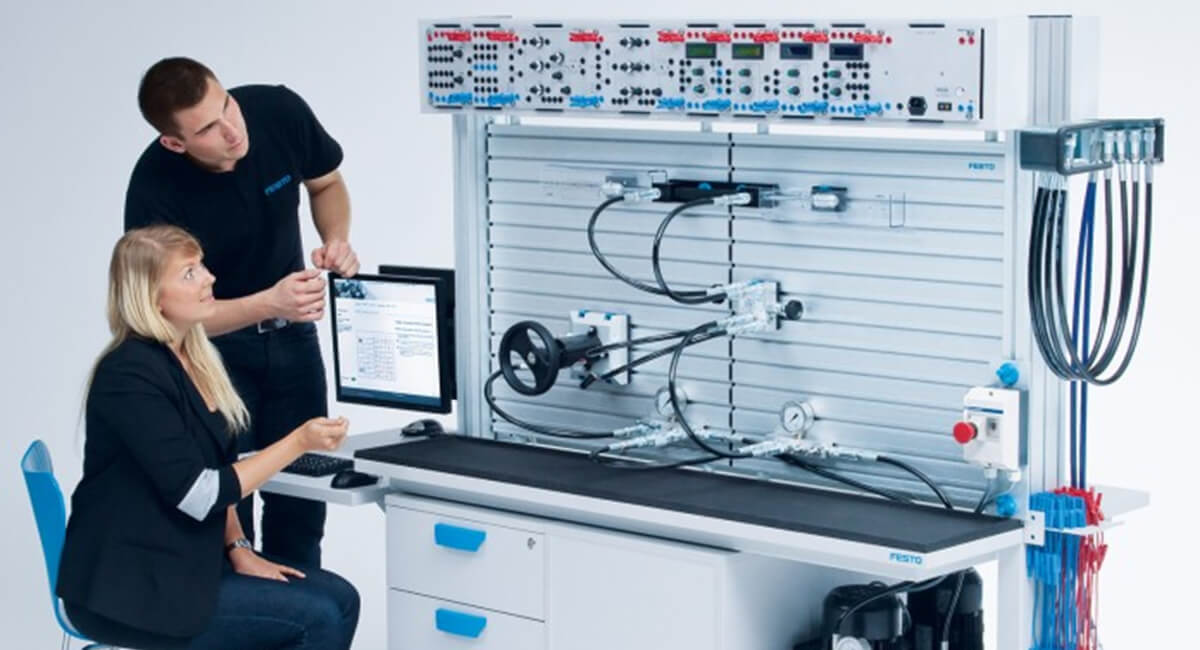

Przemysł spożywczy – dokładne dozowanie mediów.
Logistyka i automatyzacja magazynów – rozbudowane sieci przewodów.
Przemysł chemiczny – precyzyjna kontrola ciśnienia w pętlach procesowych.
