Prawo, teoria Maxwella Boltzmanna w przemyśle

Geneza rozkładu Maxwella–Boltzmanna

Podstawy kinetycznej teorii gazów powstały w XIX wieku. W roku 1859 szkocki fizyk James Clerk Maxwell przedstawił pierwsze matematyczne wyprowadzenie rozkładu prędkości cząsteczek gazu. Kilka lat później austriacki fizyk Ludwig Boltzmann rozszerzył tę teorię, tworząc fundament współczesnej mechaniki statystycznej.

Rozkład Maxwella–Boltzmanna pozwolił połączyć świat mikroskopowy (ruch pojedynczych cząsteczek) ze światem makroskopowym (ciśnienie, temperatura i objętość gazu), co było ogromnym przełomem w fizyce.

Dziś teoria ta stanowi podstawę:

• termodynamiki gazów,

• pneumatyki,

• aerodynamiki,

• technologii próżniowych,

• inżynierii chemicznej,

• modelowania przepływów gazowych.

Podstawowe założenia teorii

Rozkład Maxwella–Boltzmanna opisuje gaz idealny spełniający kilka warunków:

• cząsteczki są punktami materialnymi,

• objętość pojedynczej cząsteczki jest pomijalnie mała względem objętości gazu,

• między cząsteczkami nie działają siły oddziaływań poza momentem zderzenia,

• zderzenia są całkowicie sprężyste,

• gaz znajduje się w równowadze termodynamicznej.

Powietrze wykorzystywane w pneumatyce nie jest gazem idealnym, lecz w większości zastosowań przemysłowych zachowuje się bardzo podobnie do niego, dlatego rozkład Maxwella–Boltzmanna znajduje szerokie zastosowanie praktyczne.

Matematyczny opis rozkładu

Funkcja rozkładu prędkości ma postać:

f(v) = 4π(m / 2πkT)^3/2 v² e^{-(mv2) / 2kT}

gdzie:

• f(v) – funkcja rozkładu prędkości,

• v – prędkość cząsteczki,

• m – masa pojedynczej cząsteczki,

• k – stała Boltzmanna,

• T – temperatura bezwzględna.

Funkcja określa prawdopodobieństwo znalezienia cząsteczki posiadającej określoną wartość prędkości. W praktyce oznacza to, że w gazie nie wszystkie cząsteczki poruszają się jednakowo szybko.

W każdej chwili występują:

• cząsteczki bardzo wolne,

• cząsteczki o średniej prędkości,

• cząsteczki bardzo szybkie.

Największa liczba cząsteczek posiada prędkość znajdującą się w pobliżu maksimum rozkładu.

Charakterystyczne prędkości cząsteczek

Rozkład Maxwella–Boltzmanna pozwala wyznaczyć trzy istotne wartości prędkości.

Prędkość najbardziej prawdopodobna

Jest to prędkość odpowiadająca maksimum funkcji rozkładu.

v_p = √(2kT / m)

Najwięcej cząsteczek porusza się właśnie z tą prędkością.

Prędkość średnia

Średnia arytmetyczna wszystkich prędkości:

v̄ = √(8kT / πm)

Prędkość skuteczna (RMS)

Odpowiada średniej energii kinetycznej cząsteczek:

v_rms = √(3kT / m)

Jest ona największa spośród trzech charakterystycznych wartości.

Znaczenie rozkładu dla sprężonego powietrza

Powietrze atmosferyczne składa się głównie z:

• azotu (około 78%),

• tlenu (około 21%),

• argonu,

• dwutlenku węgla,

• śladowych ilości innych gazów.

Każda z tych cząsteczek posiada własną masę, a więc również indywidualny rozkład prędkości. W temperaturze pokojowej średnia prędkość cząsteczek azotu wynosi około 470–500 m/s. Dla porównania jest to prędkość większa od prędkości dźwięku w powietrzu.

Może wydawać się to sprzeczne z codzienną obserwacją, ponieważ przepływy w instalacjach pneumatycznych są zwykle znacznie wolniejsze. Należy jednak pamiętać, że ruch makroskopowy gazu jest wynikiem niewielkiej różnicy statystycznej pomiędzy losowymi ruchami ogromnej liczby cząsteczek.

Związek rozkładu z temperaturą

Temperatura jest bezpośrednią miarą średniej energii kinetycznej cząsteczek.

Wzrost temperatury powoduje:

• przesunięcie maksimum rozkładu ku większym prędkościom,

• zwiększenie liczby szybkich cząsteczek,

• wzrost średniej energii kinetycznej.

W układach pneumatycznych obserwujemy to podczas:

• sprężania powietrza,

• rozprężania gazu,

• pracy sprężarek,

• procesów osuszania.

Im wyższa temperatura sprężonego powietrza, tym większa średnia prędkość ruchu molekularnego.

Rozkład Maxwella–Boltzmanna a ciśnienie

Ciśnienie gazu jest bezpośrednim skutkiem zderzeń cząsteczek ze ścianami zbiornika. Każde uderzenie cząsteczki powoduje przekazanie pędu powierzchni. Ponieważ liczba zderzeń jest ogromna, obserwujemy stabilne ciśnienie.

Rozkład Maxwella–Boltzmanna określa:

• liczbę zderzeń,

• energię zderzeń,

• rozkład pędów cząsteczek.

Wzrost temperatury powoduje zwiększenie średnich prędkości molekuł, co skutkuje większą siłą uderzeń o ścianki zbiornika i wzrostem ciśnienia.

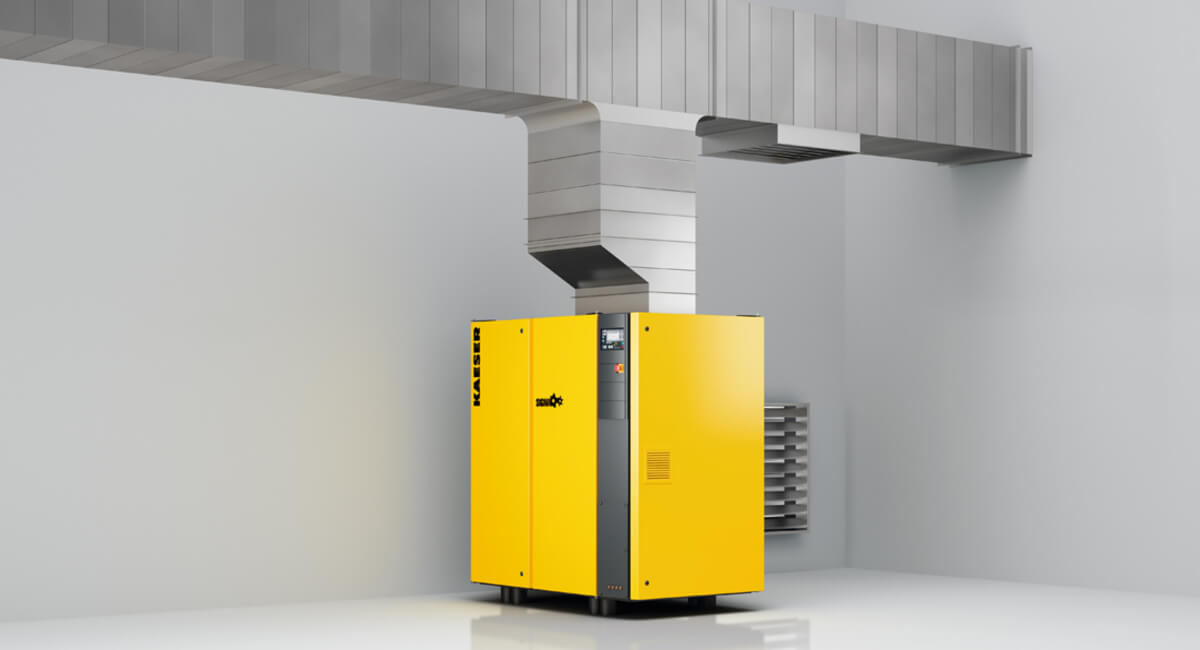

Znaczenie podczas sprężania powietrza

Podczas pracy sprężarki objętość gazu ulega zmniejszeniu.

W efekcie:

• cząsteczki zderzają się częściej,

• wzrasta energia kinetyczna,

• rośnie temperatura,

• rozkład Maxwella–Boltzmanna przesuwa się ku wyższym prędkościom.

Dlatego sprężone powietrze opuszczające stopień sprężarki jest znacznie cieplejsze od powietrza zasysanego.

W nowoczesnych sprężarkach stosuje się:

• chłodnice międzystopniowe,

• chłodnice końcowe,

• wymienniki ciepła,

aby ograniczyć wzrost temperatury i poprawić sprawność procesu.

Rozprężanie powietrza i efekt Joule’a–Thomsona

Po przejściu przez zawór dławiący lub reduktor ciśnienia następuje rozprężanie gazu.

W takich warunkach:

• część energii kinetycznej zamieniana jest na pracę przepływu,

• zmienia się rozkład energii molekularnej,

• temperatura może spaść.

W praktyce pneumatycznej obserwuje się:

• chłodzenie zaworów,

• oblodzenie tłumików,

• kondensację wilgoci,

• powstawanie lodu w przewodach.

Zjawiska te wynikają bezpośrednio z zachowania cząsteczek opisanych statystycznie przez rozkład Maxwella–Boltzmanna.

Rozkład Maxwella–Boltzmanna a lepkość gazów

Jednym z ciekawszych rezultatów teorii kinetycznej jest wyjaśnienie pochodzenia lepkości gazów. W przeciwieństwie do cieczy lepkość gazów nie wynika głównie z oddziaływań międzycząsteczkowych.

Powstaje ona wskutek:

• transportu pędu przez cząsteczki,

• ich losowego ruchu,

• nieustannych zderzeń.

Rozkład prędkości określa efektywność tego transportu.

W pneumatyce wpływa to na:

• straty ciśnienia,

• charakter przepływu,

• działanie zaworów proporcjonalnych,

• dokładność układów pomiarowych.

Znaczenie dla dyfuzji i mieszania gazów

Cząsteczki poruszające się zgodnie z rozkładem Maxwella–Boltzmanna nieustannie mieszają się ze sobą. Dyfuzja jest bezpośrednią konsekwencją ruchu termicznego.

W praktyce pneumatycznej zjawisko to występuje m.in. podczas:

• mieszania gazów technologicznych,

• pracy układów dozujących,

• transportu aerozoli,

• detekcji gazów,

• procesów spalania.

Im wyższa temperatura, tym szybsza dyfuzja.

Średnia droga swobodna cząsteczek

Rozkład prędkości jest związany z pojęciem średniej drogi swobodnej. Jest to przeciętna odległość pokonywana przez cząsteczkę pomiędzy kolejnymi zderzeniami. W powietrzu atmosferycznym wynosi ona około 60–70 nm.

Przy wzroście ciśnienia:

• droga swobodna maleje,

• częstotliwość zderzeń rośnie.

Parametr ten ma znaczenie przy:

• przepływach mikropneumatycznych,

• mikroelektromechanice (MEMS),

• precyzyjnych układach dozowania gazów,

• technologiach próżniowych.

Znaczenie w modelowaniu CFD

Nowoczesne projektowanie instalacji pneumatycznych coraz częściej wykorzystuje symulacje CFD (Computational Fluid Dynamics). Choć modele CFD opisują gaz jako ośrodek ciągły, ich podstawy matematyczne wynikają z teorii kinetycznej gazów oraz rozkładu Maxwella–Boltzmanna.

Dzięki temu możliwe jest przewidywanie:

• strat ciśnienia,

• rozkładu temperatur,

• turbulencji,

• przepływów przez dysze,

• zachowania sprężonego powietrza w instalacjach przemysłowych.

Znaczenie dla automatyki pneumatycznej

W nowoczesnych systemach automatyki przemysłowej rozkład Maxwella–Boltzmanna pozostaje niewidocznym, lecz fundamentalnym elementem działania urządzeń.

Wpływa pośrednio na:

• dokładność regulatorów ciśnienia,

• charakterystykę przepływową zaworów,

• pracę czujników przepływu,

• pomiary temperatury,

• działanie przepływomierzy masowych,

• szybkość odpowiedzi układów wykonawczych.

Każdy pomiar parametrów gazu jest w rzeczywistości pomiarem statystycznych skutków ruchu ogromnej liczby cząsteczek.

Ograniczenia rozkładu Maxwella–Boltzmanna

Choć teoria jest niezwykle skuteczna, posiada ograniczenia.

Nie opisuje dokładnie:

• gazów bardzo gęstych,

• warunków ekstremalnie wysokiego ciśnienia,

• plazmy,

• przepływów silnie nierównowagowych,

• procesów kwantowych zachodzących w bardzo niskich temperaturach.

W typowych instalacjach pneumatycznych warunki pracy są jednak na tyle bliskie zachowaniu gazu doskonałego, że rozkład Maxwella–Boltzmanna pozostaje bardzo dobrym modelem rzeczywistości.
