Standard PN EN ISO 500001 w pneumatyce – certyfikacja, audyt, wdrożenie

Czym jest norma ISO 50001?

ISO 50001 to standard dotyczący systemów zarządzania energią. Jego celem jest stworzenie w przedsiębiorstwie uporządkowanego modelu postępowania, który pozwala nie tylko zidentyfikować główne obszary zużycia energii, ale też mierzyć efekty działań usprawniających i stale poprawiać wyniki. W ujęciu praktycznym norma opiera się na logice ciągłego doskonalenia, znanej z cyklu PDCA: planuj, wykonaj, sprawdź, działaj. CS INSTRUMENTS w swoich materiałach technicznych odnosi ten model bezpośrednio do systemów sprężonego powietrza, pokazując, że pomiar, analiza, ocena i ponowny pomiar tworzą pełny cykl poprawy efektywności energetycznej.

Właśnie dlatego ISO 50001 ma tak duże znaczenie w zakładach wykorzystujących pneumatykę, sprężarkownie, instalacje dystrybucji mediów i rozbudowane układy odbiorników.

Warto przy tym podkreślić, że certyfikat ISO 50001 nie oznacza jednorazowego „zaliczenia” audytu, ale potwierdzenie, że firma działa według usystematyzowanych zasad zarządzania energią. Innymi słowy, organizacja nie tylko zna swoje energochłonne obszary, lecz także potrafi je monitorować, analizować i doskonalić w czasie. To bardzo ważne w przemyśle, gdzie realne straty nie zawsze wynikają z awarii spektakularnych, lecz częściej z powolnego narastania nieefektywności: nieszczelności, spadków ciśnienia, złej jakości sprężonego powietrza, przewymiarowania instalacji, pracy urządzeń poza optimum oraz braku wiarygodnych danych pomiarowych.

Certyfikat ISO 50001 – co daje przedsiębiorstwu?

Z punktu widzenia zarządu certyfikat ISO 50001 oznacza przede wszystkim większą kontrolę nad kosztami energii. Z punktu widzenia utrzymania ruchu oznacza możliwość przejścia od reaktywnego gaszenia problemów do świadomego zarządzania instalacją. Z punktu widzenia produkcji to większa stabilność procesu. Z perspektywy środowiskowej jest to z kolei realne ograniczenie zużycia energii, a więc także pośrednio ograniczenie emisji związanych z jej wytworzeniem.

W praktyce przemysłowej najważniejsze korzyści można ująć szerzej. Po pierwsze, przedsiębiorstwo zyskuje metodę identyfikacji tzw. znaczących obszarów zużycia energii. Po drugie, tworzy bazę danych do porównywania stanu „przed” i „po” modernizacji. Po trzecie, może uzasadniać inwestycje nie intuicją, lecz liczbami: rzeczywistym przepływem, profilem zużycia, poziomem strat, spadkiem ciśnienia czy wielkością wycieków. Po czwarte, łatwiej łączy cele techniczne z finansowymi i środowiskowymi. Pneumat System podkreśla właśnie ten praktyczny wymiar: wsparcie firm w analizie systemów sprężonego powietrza, doborze rozwiązań zgodnych z audytem oraz osiąganiu realnych, mierzalnych oszczędności energetycznych.

Dlaczego ISO 50001 jest tak ważna w systemach sprężonego powietrza?

W wielu zakładach sprężone powietrze jest traktowane jak „czwarte medium”, obok energii elektrycznej, gazu i wody. Jednocześnie jest to jedno z najdroższych mediów użytkowych w przeliczeniu na energię użyteczną na odbiorze. Każda nieszczelność, każdy nieuzasadniony nadmuch, każdy zbędny wzrost ciśnienia i każdy niekontrolowany pobór przekładają się bezpośrednio na koszt. Problem polega na tym, że straty sprężonego powietrza często są niewidoczne. Instalacja działa, maszyny pracują, produkcja się toczy, a energia „ucieka” w tle. Dlatego właśnie systemy sprężonego powietrza są jednym z najbardziej wdzięcznych obszarów do wdrażania wymagań ISO 50001: dają duży potencjał szybkich oszczędności, ale tylko wtedy, gdy są opomiarowane i regularnie diagnozowane. CS INSTRUMENTS wskazuje, że połączenie pomiaru przepływu z detekcją wycieków pozwala celowo redukować koszty energii oraz emisje CO2 w instalacjach sprężonego powietrza.

To właśnie tu norma ISO 50001 spotyka się z pneumatyką w najbardziej praktycznej formie. Nie chodzi o abstrakcyjne deklaracje efektywności, lecz o twarde dane z rurociągu, sprężarkowni, hali, stanowiska i maszyny. Jeżeli zakład nie mierzy przepływu, ciśnienia, punktu rosy, zużycia w poszczególnych sekcjach i poziomu wycieków, to w rzeczywistości nie zarządza energią, a jedynie reaguje na jej rachunki.

ISO 50001 a audyt efektywności energetycznej w sprężarkowni

Sprężarkownia jest naturalnym punktem startu dla działań optymalizacyjnych. To tutaj energia elektryczna jest zamieniana na sprężone powietrze, a więc tu koncentruje się źródło kosztu. Jednak dobry audyt nie może kończyć się na samej kompresorowni. Musi objąć cały łańcuch: wytwarzanie, uzdatnianie, magazynowanie, dystrybucję i zużycie na odbiorach.

Audyt efektywności energetycznej w sprężarkowni zgodny z duchem ISO 50001 powinien odpowiedzieć przynajmniej na kilka kluczowych pytań. Jakie jest rzeczywiste zapotrzebowanie na sprężone powietrze w czasie? Jak wygląda profil obciążenia dobowego i tygodniowego? Jakie są spadki ciśnienia między sprężarkownią a punktami poboru? Jakie straty generują wycieki? Czy uzdatnianie powietrza jest dobrane do rzeczywistej jakości wymaganej przez proces? Czy system pracuje przy ciśnieniu wyższym niż potrzebne? Czy odbiorniki są prawidłowo sterowane? Czy istnieją obszary poboru nieprodukcyjnego, np. podczas przestojów i weekendów?

Do udzielenia takich odpowiedzi potrzebne są wiarygodne pomiary. CS INSTRUMENTS oferuje do tego zarówno przepływomierze, czujniki punktu rosy i ciśnienia, jak i rejestratory danych oraz narzędzia do wykrywania i raportowania nieszczelności. Rejestratory serii DS400 i DS500 są opisywane jako wielofunkcyjne analizatory/mobilne rejestratory dla powietrza i gazów, a urządzenia VA500 i VA520 służą do pomiaru przepływu sprężonego powietrza oraz gazów technicznych.

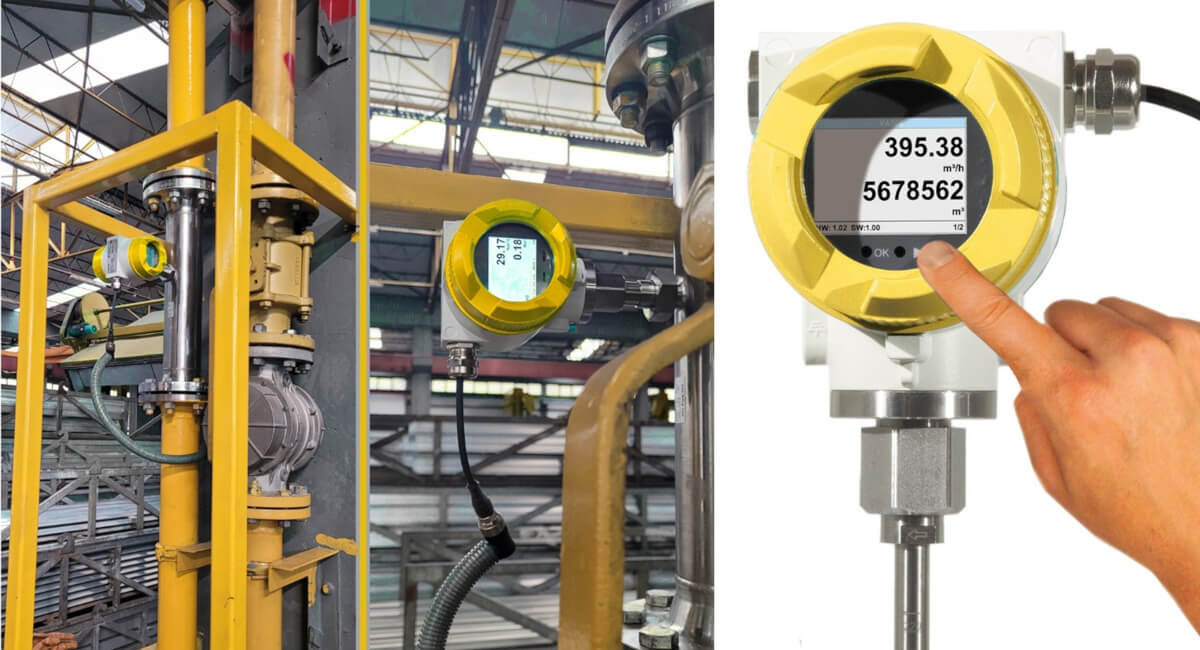

Opomiarowanie sprężonego powietrza – fundament, bez którego ISO 50001 nie działa

Najczęstszą przyczyną nieskutecznych działań oszczędnościowych jest brak odpowiedniego opomiarowania. Firmy chcą obniżać koszty energii, ale nie wiedzą dokładnie, gdzie i kiedy medium jest zużywane, jaka jest jego jakość oraz ile faktycznie tracą przez nieszczelności i nieprawidłową eksploatację. Tymczasem ISO 50001 wymaga myślenia o energii w sposób mierzalny.

Opomiarowanie sprężonego powietrza nie powinno ograniczać się tylko do wyjścia ze sprężarkowni. To bardzo ważne, ale niewystarczające. Prawidłowo zaprojektowany system pomiarowy obejmuje kilka poziomów. Pierwszy to źródło, czyli sprężarkownia i główne wyjścia z układu przygotowania powietrza. Drugi to główne magistrale i sekcje zasilające poszczególne hale, linie i wydziały. Trzeci to strefy krytyczne, czyli maszyny lub procesy o dużym poborze albo wysokich wymaganiach jakościowych. Czwarty to punkty diagnostyczne, które służą do okresowych pomiarów i potwierdzania efektów modernizacji.

Właśnie takie podejście doskonale wpisuje się w ofertę CS INSTRUMENTS. Firma rozwija rozwiązania w obszarach flow measurement, dew point measurement, leak detection, energy management i compressed air quality. Przepływomierze termiczne VA 500 i VA 520 są przeznaczone do pomiaru zużycia sprężonego powietrza i gazów technicznych, rejestratory DS zbierają i analizują dane z wielu punktów, a system pomiarowy może być uzupełniony o pomiar ciśnienia oraz punktu rosy. Pneumat System oferuje te rozwiązania na rynku polskim w ramach swojej oferty urządzeń pomiarowych dla sprężonego powietrza i gazów.

Detekcja wycieków jako jeden z najważniejszych filarów ISO 50001

W praktyce wielu zakładów przemysłowych to właśnie wycieki są najszybciej zwracającym się obszarem optymalizacji. Problem nieszczelności w instalacjach pneumatycznych ma charakter podstępny. Pojedynczy wyciek bywa bagatelizowany, ale suma wielu małych nieszczelności potrafi generować bardzo duże straty kosztowe. Co ważne, wycieki występują nie tylko na rurociągach. Często pojawiają się na szybkozłączach, przewodach elastycznych, blokach przygotowania powietrza, zaworach, rozdzielaczach, siłownikach, wyspach zaworowych, połączeniach gwintowych i armaturze pomocniczej. W systemach starszych lub rozbudowywanych etapami ich liczba zwykle rośnie.

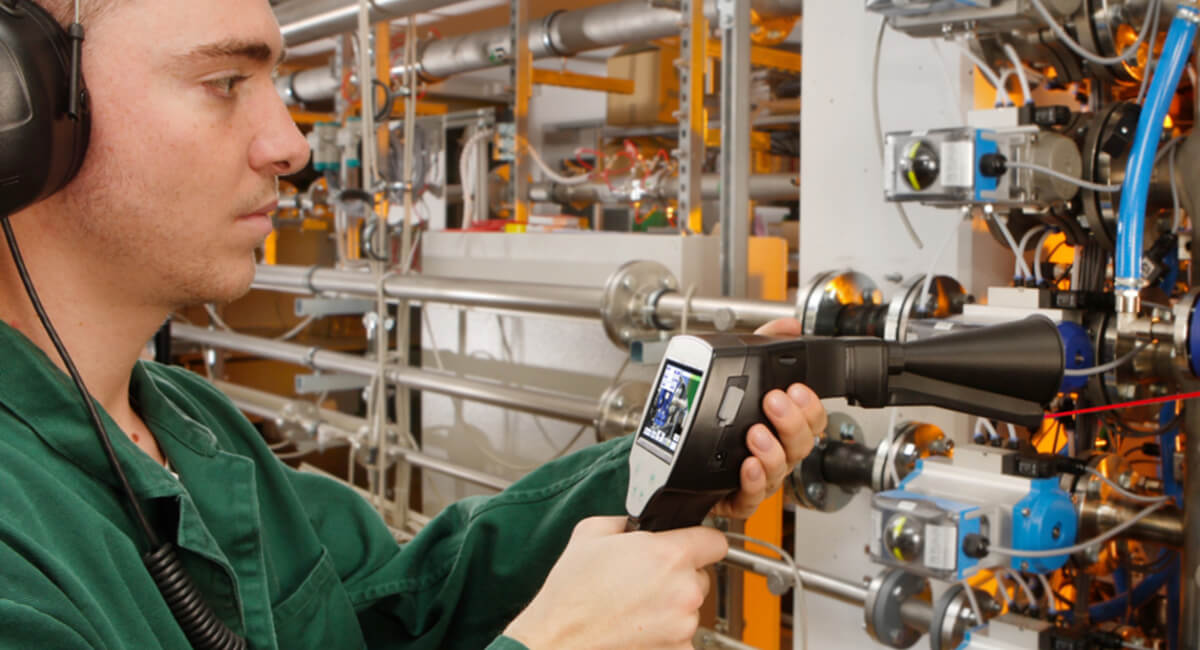

CS INSTRUMENTS rozwija w tym obszarze kilka grup urządzeń. Detektory wycieków LD 500 / LD 510 umożliwiają lokalizowanie oraz kalkulację wycieków w instalacjach sprężonego powietrza i gazów, a producent wskazuje możliwość tworzenia raportów ISO 50001, z prezentacją wielkości nieszczelności w l/min oraz kosztów. Jeszcze dalej idzie LeakCam 600, czyli kamera akustyczna do lokalizacji wycieków, której raporty mogą służyć jako dokumentacja dla certyfikacji ISO 50001 i dla menedżerów energii. W ofercie Pneumat System dostępne są także rozwiązania detekcyjne CS INSTRUMENTS, a firma akcentuje wykorzystanie detekcji wycieków jako elementu audytów i działań energooszczędnych w zakładach przemysłowych.

To bardzo ważny aspekt z punktu widzenia normy. ISO 50001 nie oczekuje „wiary”, że po naprawach będzie lepiej. Oczekuje danych. Dlatego profesjonalna detekcja wycieków nie kończy się na samym odnalezieniu nieszczelności. Powinna obejmować oznaczenie miejsca, oszacowanie straty przepływu, przeliczenie kosztu, priorytetyzację działań serwisowych, potwierdzenie naprawy i późniejszy re-audyt. Dopiero taki zamknięty cykl tworzy wiarygodne zarządzanie energią.

Audyt sprężonego powietrza to nie tylko sprężarkownia

Jednym z najczęstszych błędów eksploatacyjnych jest utożsamianie efektywności sprężonego powietrza wyłącznie ze sprawnością sprężarek. Oczywiście jakość pracy sprężarkowni ma ogromne znaczenie, lecz równie ważne są instalacja dystrybucyjna i końcowi odbiorcy. Zakład może mieć nowoczesne sprężarki, a mimo to płacić za powietrze, które ginie w nieszczelnościach, nadmiernych spadkach ciśnienia, źle dobranych średnicach przewodów, nieefektywnych przedmuchach technologicznych lub niepotrzebnej pracy urządzeń poza zmianą.

Dlatego opomiarowanie powinno dotyczyć całej architektury medium. W praktyce warto mierzyć nie tylko sumaryczny przepływ z kompresorowni, lecz także zużycie przez konkretne wydziały, linie, maszyny albo gniazda technologiczne. Takie podejście pozwala budować wskaźniki jednostkowe, np. m³ sprężonego powietrza na partię produkcyjną, na cykl lub na godzinę pracy linii. Dopiero wtedy widać, czy modernizacja rzeczywiście poprawiła efektywność, czy jedynie przesunęła problem w inne miejsce. CS INSTRUMENTS pokazuje przykłady pomiaru przepływu na liniach produkcyjnych w celu monitorowania zużycia każdej linii i każdego odbiornika, właśnie w logice cyklu efektywności ISO 50001.

Pneumatyka a straty energii – gdzie najczęściej uciekają pieniądze?

Z perspektywy układów pneumatycznych największe straty energetyczne zwykle wynikają z kilku powtarzalnych przyczyn. Pierwszą są nieszczelności instalacji i odbiorników. Drugą praca na zbyt wysokim ciśnieniu, które bywa utrzymywane „na zapas”. Trzecią są nieuzasadnione przedmuchy otwarte, stosowane tam, gdzie powinny pracować bardziej efektywne dysze lub rozwiązania alternatywne. Czwartą jest zły stan przygotowania powietrza: niewłaściwa filtracja, niekontrolowana wilgoć, zbyt duże spadki ciśnienia na uzdatnianiu. Piątą są przewymiarowane elementy albo nieoptymalna logika sterowania. Szóstą jest brak rozdzielenia stref o różnych wymaganiach jakościowych i ciśnieniowych.

W tym miejscu bardzo dobrze widać znaczenie połączenia kompetencji Pneumat System i rozwiązań CS INSTRUMENTS. Z jednej strony potrzebne są narzędzia pomiarowe i diagnostyczne: przepływomierze, detektory wycieków, mierniki punktu rosy, czujniki ciśnienia i rejestratory danych. Z drugiej strony potrzebna jest wiedza pneumatyczna i przemysłowa, pozwalająca przełożyć wyniki pomiarów na konkretne działania modernizacyjne: zmianę armatury, poprawę dystrybucji, uszczelnienie instalacji, korektę przygotowania powietrza, segmentację odbiorów czy wdrożenie stałego monitoringu. Pneumat System podkreśla, że jako partner technologiczny wspiera analizę systemów sprężonego powietrza, dobór rozwiązań i realizację efektów oszczędnościowych.

Jakie urządzenia CS INSTRUMENTS są szczególnie istotne w kontekście ISO 50001?

W kontekście systemu zarządzania energią najważniejsze są te urządzenia, które umożliwiają zamianę „domysłów” na liczby.

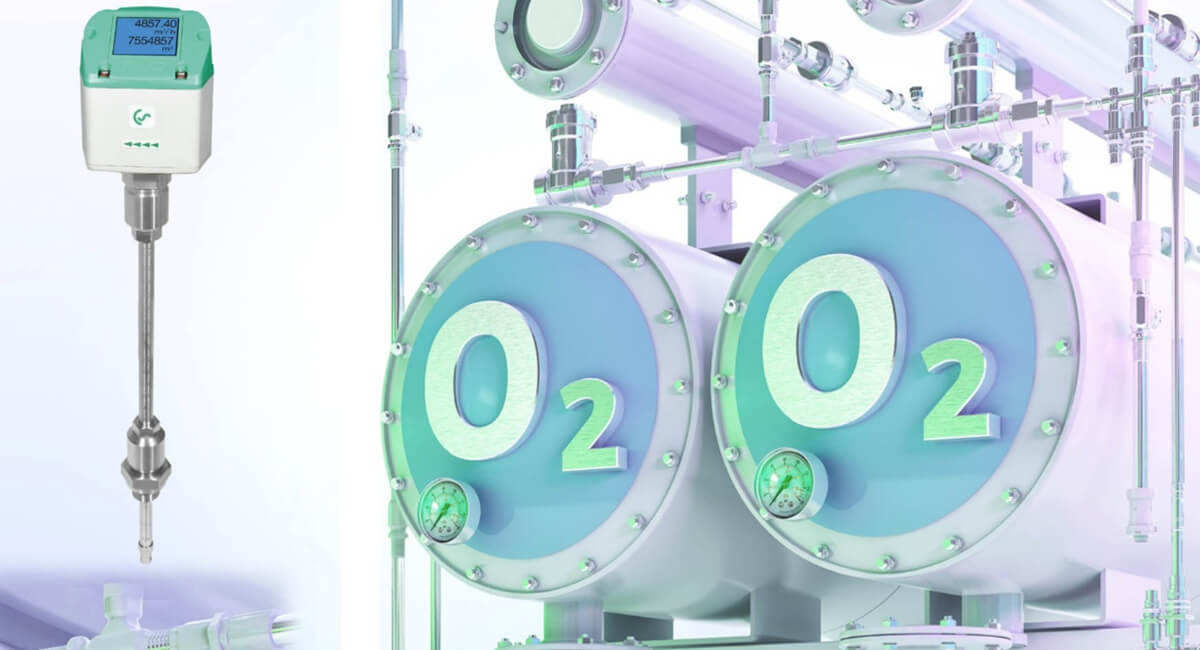

Przepływomierze VA 500 i VA 520 służą do monitorowania przepływu i zużycia sprężonego powietrza oraz gazów technicznych. Dzięki temu można określić pobór bazowy, zużycie podczas produkcji, zużycie podczas przestoju i zmienność obciążenia między strefami instalacji. Producent i Pneumat System wskazują te modele jako rozwiązania do przemysłowego monitoringu mediów.

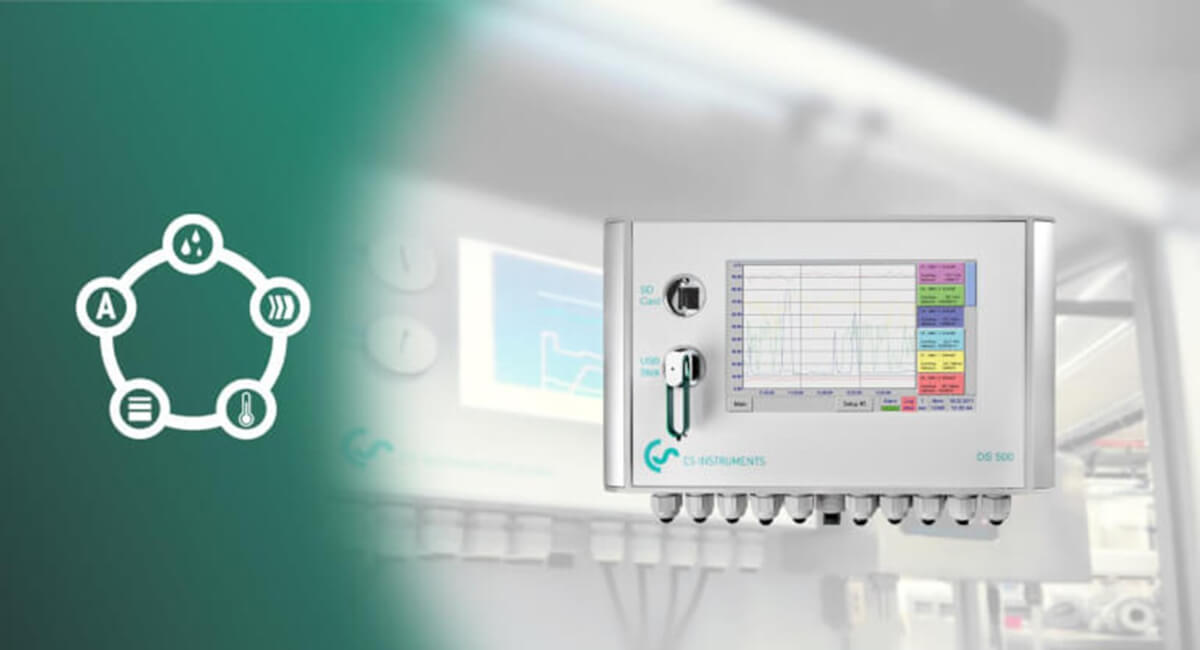

Rejestratory i analizatory DS 400 oraz DS 500 umożliwiają zbieranie i analizę danych z różnych czujników. To istotne, ponieważ ISO 50001 wymaga nie tylko wykonania pomiaru, ale budowy systemu informacji energetycznej, który będzie porównywalny w czasie. CS INSTRUMENTS opisuje DS 500 mobile jako inteligentny mobilny rejestrator wykorzystywany m.in. do analiz energetycznych według DIN EN ISO 50001, pomiarów przepływu i obliczeń wycieków w systemach sprężonego powietrza.

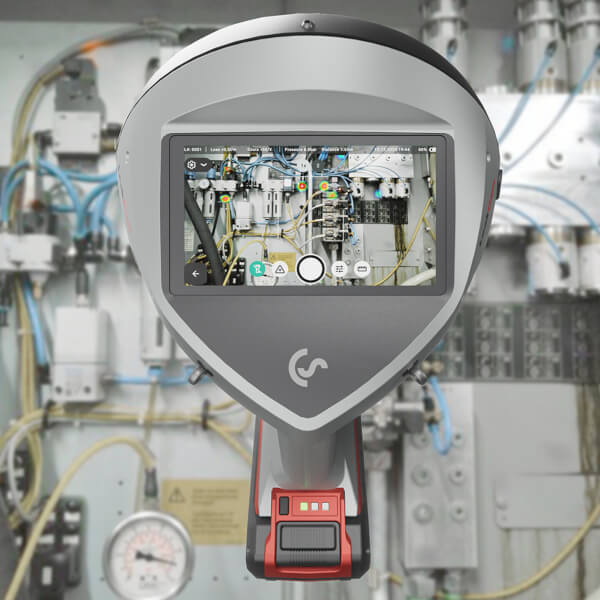

Detektory wycieków LD 500 / LD 510 oraz kamera akustyczna LeakCam 600 odpowiadają za obszar lokalizacji i kwantyfikacji strat. To one pozwalają przekształcić nieszczelność z „szumu gdzieś na hali” w mierzalny przypadek serwisowy z przypisanym kosztem. Producent wyraźnie wiąże te narzędzia z raportowaniem pod ISO 50001.

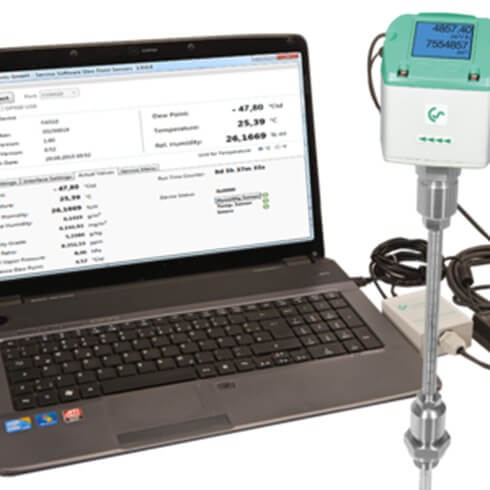

Mierniki punktu rosy i inne czujniki jakości powietrza są nie mniej ważne. Jakość sprężonego powietrza ma bezpośredni wpływ na niezawodność pneumatyki, trwałość armatury, siłowników, zaworów i narzędzi oraz na straty pośrednie wynikające z awarii i przestojów. Pneumat System rozwija ofertę także w obszarze pomiaru punktu rosy i diagnostyki jakości medium, co dobrze wpisuje się w przemysłowe podejście do efektywności całościowej, a nie tylko do samego kosztu energii.

Modernizacja przemysłu w kontekście oszczędności ekologicznych, czyli ekologicznych i finansowych jednocześnie

W nowoczesnym zakładzie przemysłowym ekologia i ekonomia nie stoją w sprzeczności. Wręcz przeciwnie: bardzo często te same działania, które ograniczają ślad środowiskowy, poprawiają także wynik finansowy. W przypadku systemów sprężonego powietrza zależność ta jest szczególnie wyraźna. Każdy ograniczony wyciek oznacza mniej energii zużytej przez sprężarki. Każde obniżenie zbędnego ciśnienia oznacza mniejszy pobór mocy. Każde usunięcie spadków ciśnienia i poprawa jakości medium to większa stabilność procesu i mniej awarii. A każda decyzja oparta na danych zmniejsza ryzyko nietrafionych inwestycji.

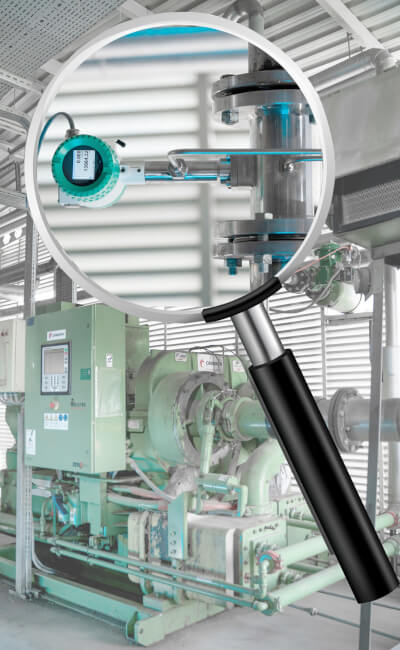

Dlatego modernizacja przemysłu w duchu ISO 50001 nie powinna być rozumiana jako kosztowna rewolucja. Znacznie częściej jest to uporządkowany proces etapowy. Najpierw opomiarowanie i audyt. Następnie identyfikacja największych strat. Potem działania naprawcze i modernizacyjne. Na końcu weryfikacja efektów i przejście do kolejnego obszaru. Właśnie taka logika najlepiej działa w instalacjach sprężonego powietrza, gdzie relatywnie niedrogie działania, jak uszczelnienie wycieków, poprawa przygotowania powietrza, segmentacja pomiarowa czy wdrożenie stałego monitoringu, potrafią przynieść bardzo wyraźne efekty ekonomiczne oraz środowiskowe. CS INSTRUMENTS podkreśla redukcję kosztów energii i emisji CO2 dzięki połączeniu pomiaru przepływu i detekcji wycieków, a Pneumat System łączy ten kierunek z praktyką audytową i wdrożeniową w polskich zakładach.

Jak wygląda wdrożenie podejścia ISO 50001 w obszarze sprężonego powietrza?

W praktyce można wyróżnić kilka etapów.

Najpierw należy zidentyfikować obszary znaczącego zużycia energii. W przypadku wielu zakładów będą to sprężarkownie, systemy pneumatyczne oraz procesy wykorzystujące duże ilości sprężonego powietrza.

Następnie trzeba wdrożyć pomiar. Bez przepływu, ciśnienia, jakości medium i danych czasowych nie ma rzetelnej bazy odniesienia.

Kolejny etap to analiza profili pracy, poboru bazowego i anomalii. Bardzo często już sam pomiar nocny lub weekendowy ujawnia, jak duży jest udział wycieków i poboru nieprodukcyjnego.

Dopiero potem przychodzi czas na działania techniczne: naprawy nieszczelności, korekty ciśnienia, poprawę dystrybucji, modernizację uzdatniania, wymianę elementów pneumatyki, doposażenie w automatykę i stały monitoring.

Ostatni krok to ponowny pomiar i udokumentowanie wyników. Właśnie ten etap ma kluczowe znaczenie dla certyfikacji i dla zarządzania inwestycjami. CS INSTRUMENTS w swoich materiałach wprost opisuje taki cykl: pomiar, analiza, ocena, kolejny pomiar.

Rola Pneumat System w projektach efektywności energetycznej

W polskich realiach przemysłowych sama dostępność sprzętu pomiarowego nie wystarcza. Potrzebny jest partner, który rozumie jednocześnie pneumatykę, sprężone powietrze, realia utrzymania ruchu i ekonomię modernizacji. W tym właśnie obszarze znaczenie ma Pneumat System. Firma rozwija ofertę urządzeń pomiarowych i diagnostycznych dla sprężonego powietrza, w tym rozwiązania CS INSTRUMENTS, a równocześnie komunikuje wsparcie przedsiębiorstw w analizie systemów sprężonego powietrza, doborze rozwiązań zgodnych z audytem i uzyskiwaniu mierzalnych efektów energetycznych. W materiałach Pneumat System pojawia się również bezpośrednie odniesienie do audytów, detekcji wycieków oraz wykorzystania takich urządzeń jak VA500 / VA520 i detektory nieszczelności w utrzymaniu ruchu oraz poprawie sprawności instalacji.

To ważne, ponieważ skuteczny projekt oszczędnościowy w obszarze sprężonego powietrza niemal zawsze wymaga połączenia trzech warstw. Pierwsza to diagnostyka i pomiary. Druga to interpretacja techniczna wyników. Trzecia to wdrożenie zmian w infrastrukturze i eksploatacji. Dopiero taki model daje efekt zgodny z filozofią ISO 50001.

ISO 50001 a Przemysł 4.0

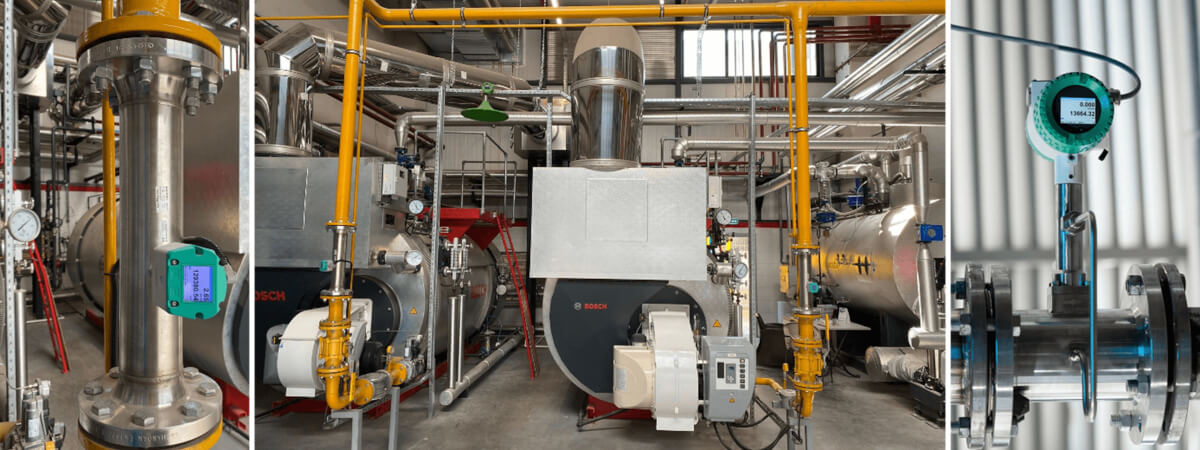

Norma ISO 50001 bardzo dobrze łączy się z ideą Przemysłu 4.0, ponieważ oba podejścia opierają się na danych. W inteligentnej fabryce nie wystarczy wiedzieć, że urządzenie działa. Trzeba wiedzieć, jak działa, ile zużywa, jak zmienia się jego profil pracy, kiedy zaczyna odbiegać od normy i jakie są konsekwencje kosztowe. Systemy monitorowania sprężonego powietrza z wykorzystaniem przepływomierzy, rejestratorów i czujników jakości medium doskonale wpisują się w ten kierunek. Dane mogą być integrowane z systemami SCADA, BMS lub szerzej rozumianymi systemami raportowania energetycznego. Pneumat System zwraca uwagę na transmisję danych i współpracę urządzeń pomiarowych z nowoczesnym środowiskiem przemysłowym, a CS INSTRUMENTS rozwija rozwiązania właśnie w obszarze energy management i monitoringu procesowego.

Czy ISO 50001 opłaca się tylko dużym zakładom?

Nie. Duże zakłady zwykle mają większą skalę strat, dlatego efekty kwotowe są bardziej spektakularne, ale mniejsze i średnie przedsiębiorstwa również mogą bardzo dużo zyskać. W wielu MŚP sprężone powietrze jest medium krytycznym, a jednocześnie praktycznie nieopomiarowanym. To oznacza, że nawet proste działania: pomiar głównego przepływu, kontrola poboru poza produkcją, regularna detekcja wycieków i korekta parametrów pracy instalacji, potrafią przynieść duże korzyści. Dodatkowo przy inwestycjach proekologicznych i modernizacyjnych coraz większe znaczenie mają projekty oparte na audycie i danych, co Pneumat System podkreśla również w kontekście kredytu ekologicznego i współpracy jako partner technologiczny.

Autor:
Jarosław Pospiech
Product Manager
