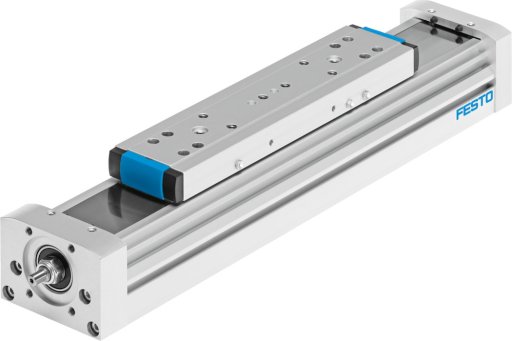

Napędy ze śrubą pociągową ELGA-BS-KF
Ciężar dodatkowy na 10 mm skoku | od 33 - od 101 g |
Fy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 5520 - od 20240 N |
Fz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 6808 - od 25355 N |
Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 165000 - od 1240000 mm4 |
Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 472000 - od 3800000 mm4 |
Konstrukcja | Elektromechaniczny napęd liniowy, mit Kugelumlaufspindel |
Maks. moment Mx | od 16 - od 104 Nm |
Maks. moment My | od 132 - od 680 Nm |
Maks. moment Mz | od 132 - od 680 Nm |
Maks. prędkość | od 0,5 - od 1,5 m/s |
Maks. przyspieszenie | od 15 m/s2 |
Maks. siła Fy | od 1500 - od 5500 N |
Maks. siła Fz | od 1850 - od 6890 N |
Maks. siła posuwu Fx | od 650 - od 3400 N |
Masowy moment bezwładności JH na metr skoku | od 0,142 - od 2,756 kgcm2 |
Masowy moment bezwładności JL na kg obciążenia roboczego | od 0,0253 - od 0,1583 kgcm2 |
Masowy moment bezwładności JO | od 0,038 - od 1,038 kgcm2 |
Materiał pokrywy końcowej | Anodowanie, Stop aluminium |
Materiał profilu | Stop aluminium, Anodowanie |
Materiał prowadnicy | Stal |
