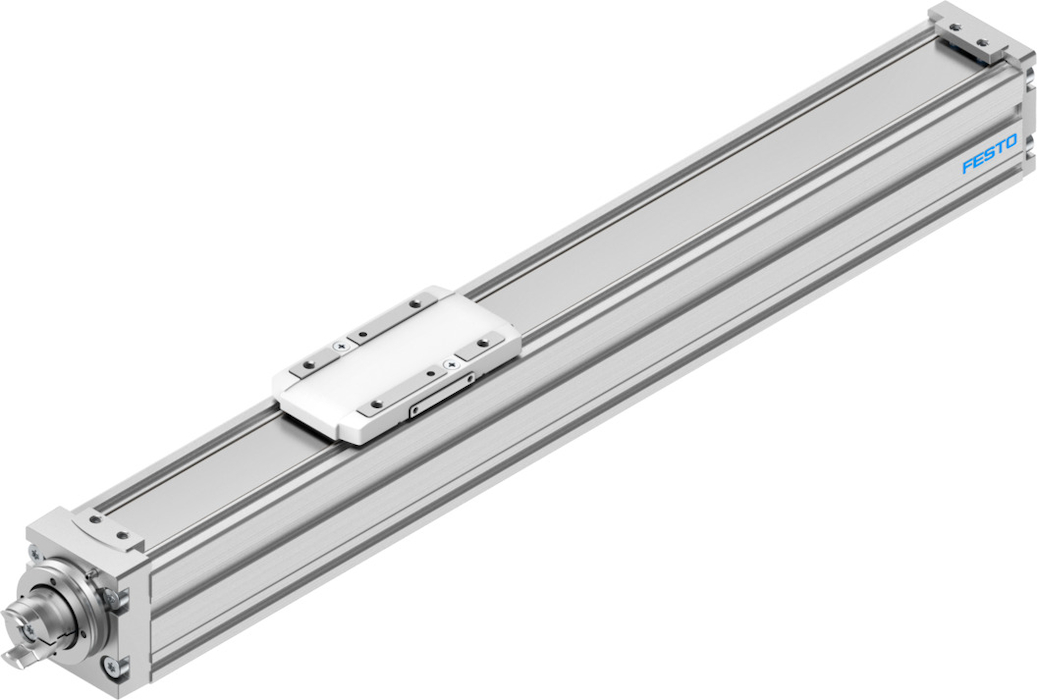

Napędy z śrubą ELGC-BS
Ciężar dodatkowy na 10 mm skoku | od 18 - od 88 g |
Fy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 552 - od 3312 N |
Fz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 1104 - od 9936 N |
Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 38000 - od 1370000 mm4 |
Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 45000 - od 1660000 mm4 |
Konstrukcja | Elektromechaniczny napęd liniowy, mit Kugelumlaufspindel |
Maks. moment Mx | od 1,3 - od 59,8 Nm |
Maks. moment My | od 1,1 - od 56,2 Nm |
Maks. moment Mz | od 1,1 - od 56,2 Nm |
Maks. prędkość | od 0,6 - od 1 m/s |
Maks. przyspieszenie | od 15 m/s2 |
Maks. siła Fy | od 150 - od 900 N |
Maks. siła Fz | od 300 - od 2700 N |
Maks. siła posuwu Fx | od 40 - od 350 N |
Masowy moment bezwładności JH na metr skoku | od 0,02218 - od 0,35257 kgcm2 |
Masowy moment bezwładności JL na kg obciążenia roboczego | od 0,016211 - od 0,064846 kgcm2 |
Masowy moment bezwładności JO | od 0,00274 - od 0,07856 kgcm2 |
Materiał pokrywy końcowej | Odlew ciśnieniowy, aluminiowy, malowany |
Materiał profilu | Stop aluminium, anodowany |
Materiał prowadnicy | Stal |
