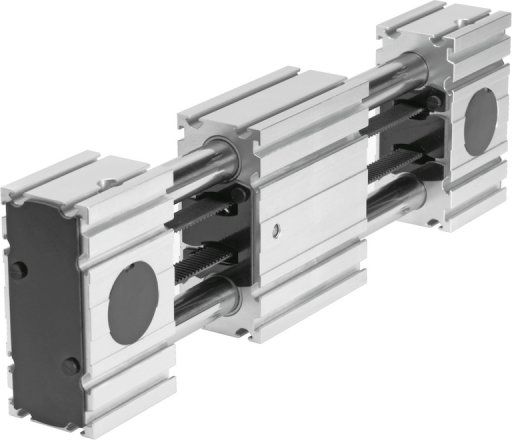

Napędy z paskiem zębatym ELGR
Ciężar dodatkowy na 10 mm skoku | od 25 - od 50 g |
Czas pracy ciągłej | 100 % |
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 0,31 - od 0,69 g |
Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 3770 - od 15700 mm4 |
Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 4189 - od 17944 mm4 |
Konstrukcja | Elektromechaniczny napęd liniowy, Z paskiem zębatym |
Maks. moment napędu | od 0,46 - od 1,24 Nm |
Maks. prędkość | 0,9 - 3 - 1 - 3 m/s |
Maks. przyspieszenie | od 50 m/s2 |
Maks. siła Fy | od 50 - od 100 N |
Maks. siła Fz | od 50 - od 100 N |
Maks. siła posuwu Fx | od 50 - od 100 N |
Masowy moment bezwładności JH na metr skoku | od 0,026 - od 0,11 kgcm2 |
Masowy moment bezwładności JL na kg obciążenia roboczego | od 0,85 - od 1,54 kgcm2 |
Materiał elementu mocującego pasek zębaty | Brąz berylowy |
Materiał paska zębatego | Polichloropren z kordem z włókna szklanego i powłoką nylonową |
Materiał profilu | Stop aluminium, Anodowanie |
Materiał wózka | Stop aluminium, Anodowanie - Anodowanie, Stop aluminium |
Podział paska zębatego | od 2 - od 3 mm |
Powtarzalność | ±0,1 mm |
