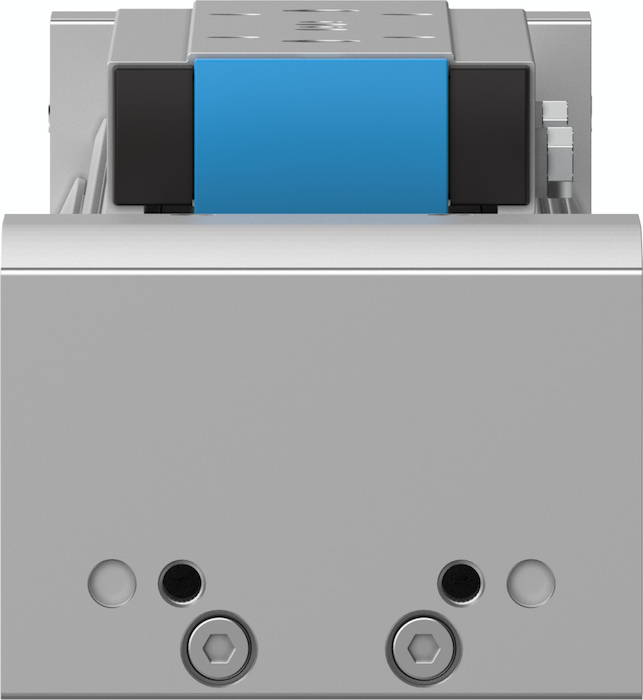

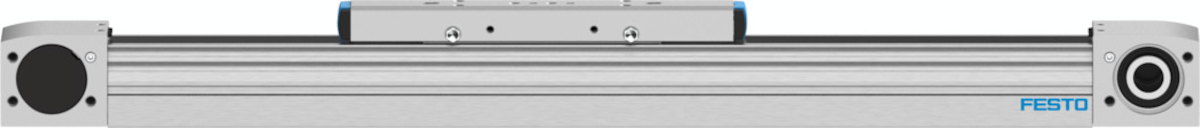

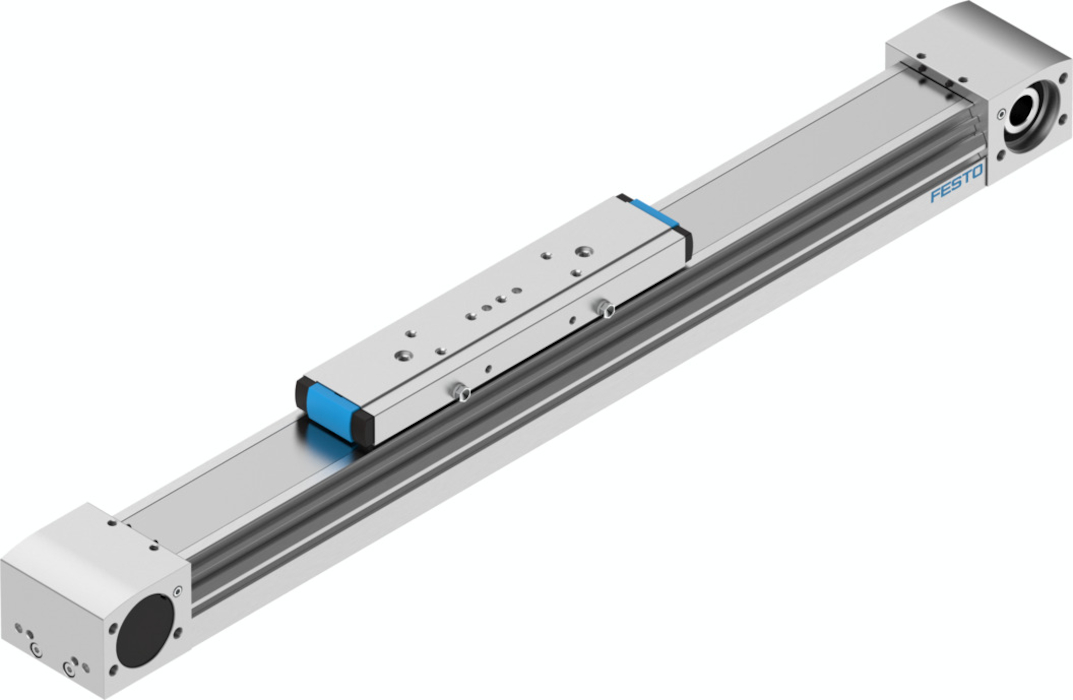

Napędy z paskiem zębatym ELGA-TB-KF
Ciężar dodatkowy na 10 mm skoku | od 39 - od 106 g |
Ciężar podstawowy dla 0 mm skoku | od 2970 - od 15680 g |
Czas pracy ciągłej | 100 % |
Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 146050 - od 1264580 mm4 |
Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 459290 - od 4365790 mm4 |
Konstrukcja | Elektromechaniczny napęd liniowy, Z paskiem zębatym |
Maks. moment Mx | od 16 - od 104 Nm |
Maks. moment My | od 132 - od 680 Nm |
Maks. moment Mz | od 132 - od 680 Nm |
Maks. moment napędu | od 5,02 - od 34,1 Nm |
Maks. prędkość | od 5 m/s |
Maks. przyspieszenie | od 50 m/s2 |
Maks. siła Fy | od 1500 - od 5500 N |
Maks. siła Fz | od 1850 - od 6890 N |
Maks. siła posuwu Fx | od 350 - od 1300 N |
Masowy moment bezwładności JH na metr skoku | od 0,19 - od 2,15 kgcm2 |
Masowy moment bezwładności JL na kg obciążenia roboczego | od 2,05 - od 6,9 kgcm2 |
Masowy moment bezwładności JO | od 2,43 - od 40,99 kgcm2 |
Materiał elementu mocującego pasek zębaty | Odlew ze stali szlachetnej |
Materiał paska zębatego | Polichloropren z kordem z włókna szklanego i powłoką nylonową |
