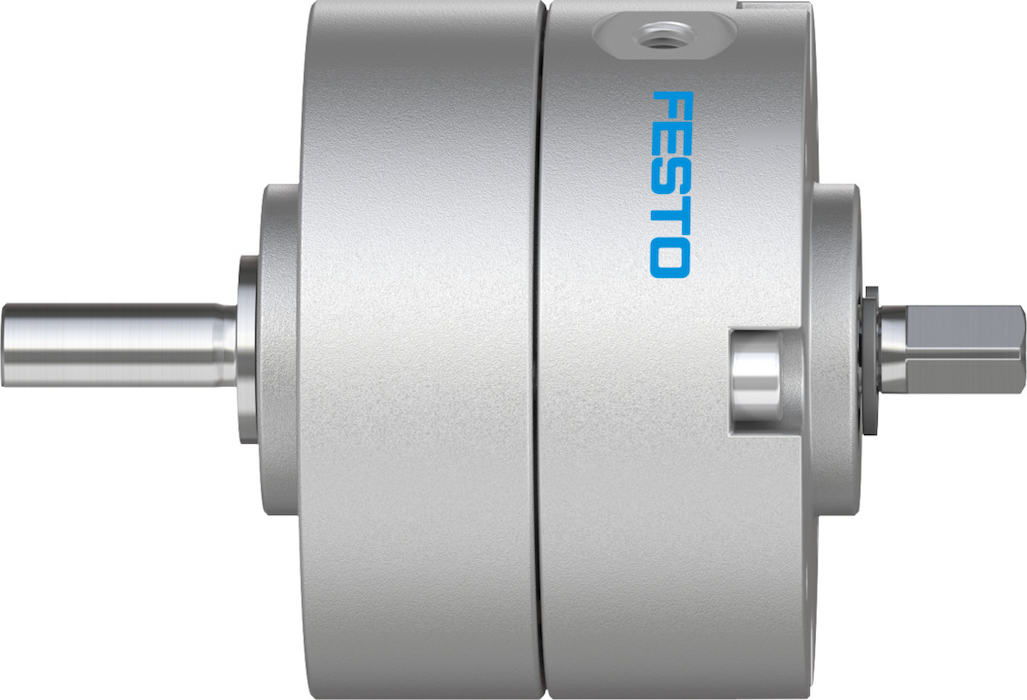

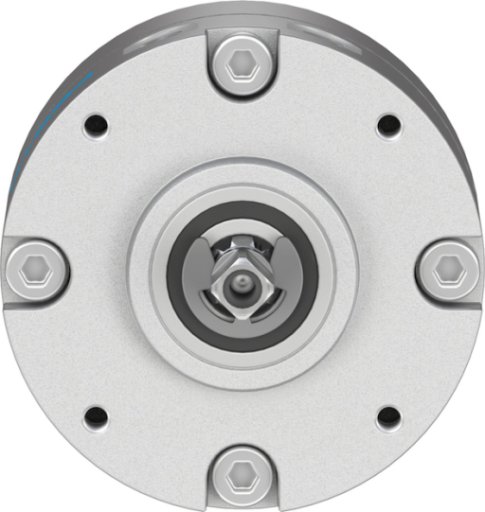

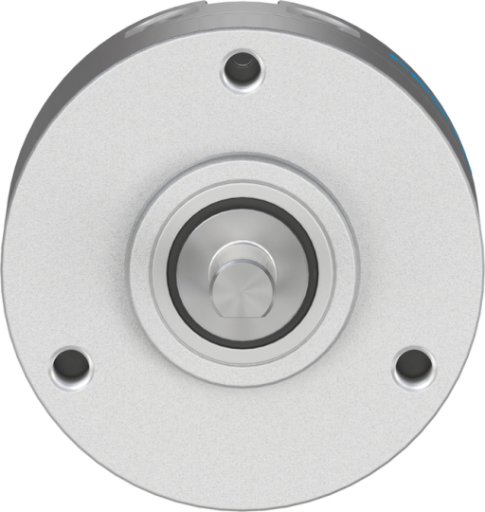

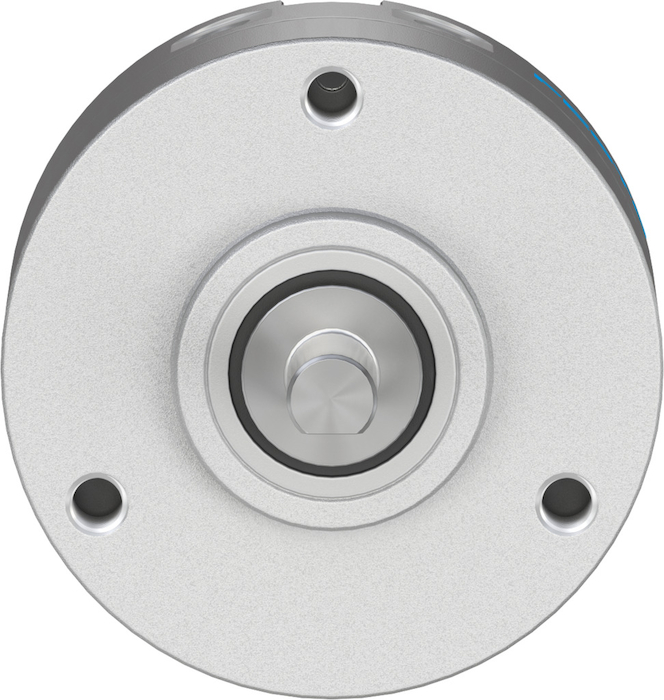

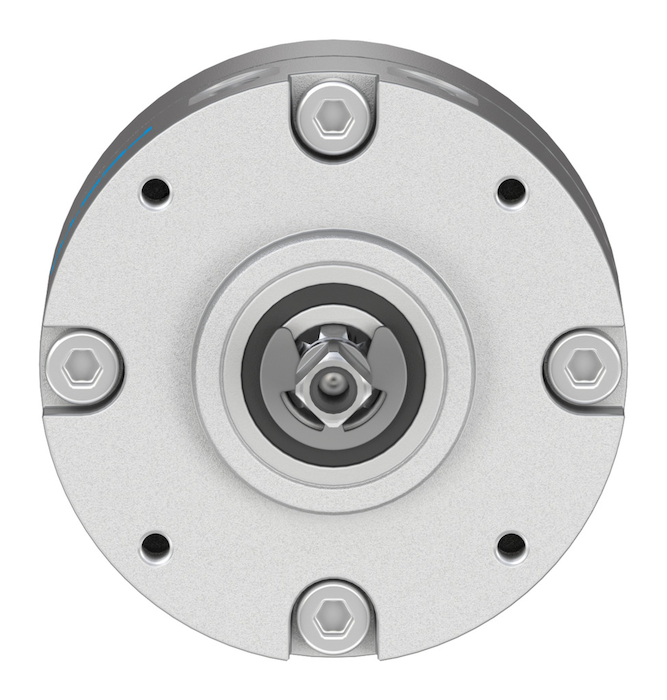

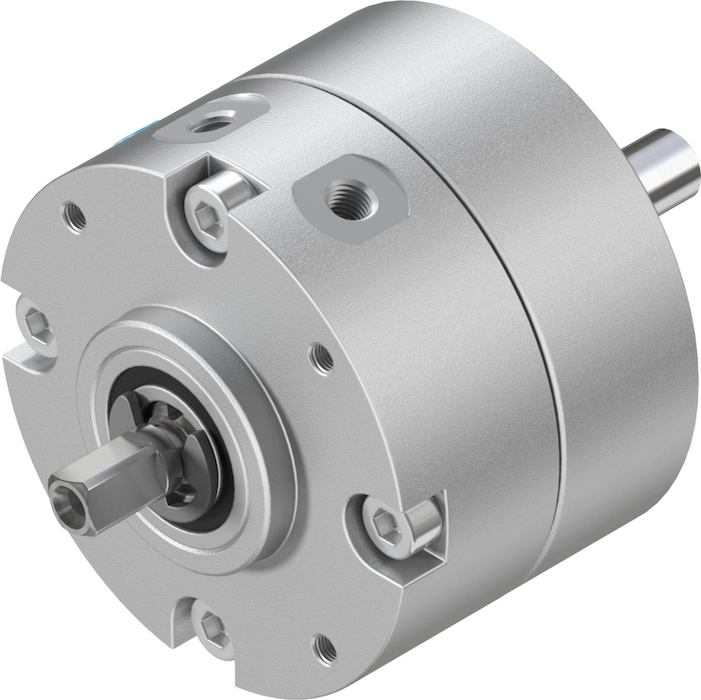

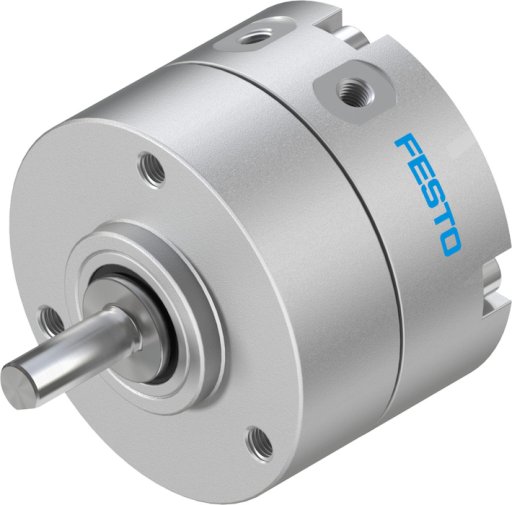

Napędy wahadłowe DRVS
Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
Ciśnienie robocze | 3,5 - 8 - 2 - 8 bar |
Dopuszczalny masowy moment bezwładności | od 0,00065 - od 0,035 kgm2 |
Kąt amortyzacji | od 0,5 deg |
Kąt obrotu | 0 - 90 - 0 - 270 deg |
Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
Konstrukcja | Tłok łopatkowy |
Maks. siła osiowa | od 10 - od 120 N |
Maks. siła poprzeczna | od 15 - od 350 N |
Materiał obudowy | Anodowanie, Stop aluminium - Aluminium-odlew ciśnieniowy, Lakierowana |
Materiał uszczelnień | TPE-U(PU) |
Materiał wałka napędowego | Stal wysokostopowa, nierdzewna - Stal niklowana |
Max. swivel frequency at 0.6 MPa (6 bar, 87 psi) | od 3 - od 2 Hz |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
Pozycja zabudowy | Dowolna |
Przyłącza pneumatyczne | M3 - G1/8 |
Sposób montażu | Przy pomocy gwintów wewnętrznych |
Sygnalizacja położenia | Przy pomocy czujników |
Temperatura otoczenia | 0 - 60 °C |
Theoretical torque at 0.6 MPa (6 bar, 87 psi) | od 0,15 - od 20 Nm |
