Multizłącza hydrauliczne

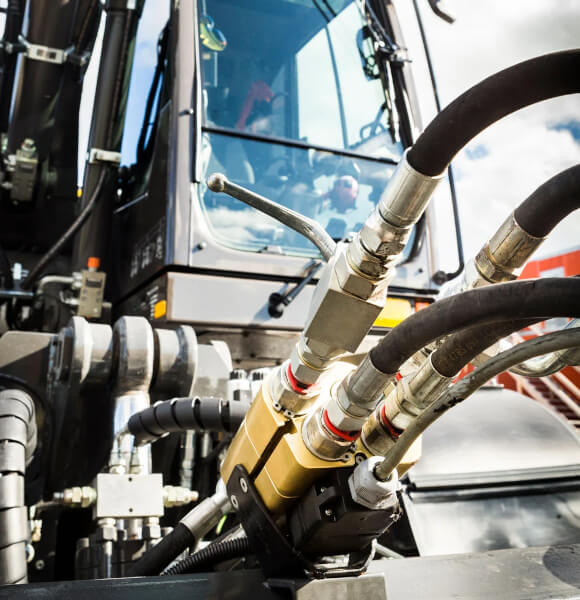

Multizłącze Multi-X to zintegrowana płyta wielozłączowa umożliwiająca jednoczesne połączenie kilku linii hydraulicznych jednym ruchem dźwigni. W odróżnieniu od pojedynczych szybkozłączy eliminuje konieczność ręcznego łączenia każdego przewodu osobno, co znacząco redukuje czas przezbrojenia i ryzyko błędnego podłączenia.

Różnice wynikają głównie z liczby portów:

• DUO – 2 linie hydrauliczne
• QUATTRO – 4 linie
• HEXA – 6 linii

Większa liczba portów pozwala obsłużyć bardziej złożone układy hydrauliczne (np. narzędzia wielofunkcyjne).

DUO stosuje się głównie w prostych układach hydraulicznych, np.:

• chwytaki,
• siłowniki dwustronnego działania,
• proste narzędzia mobilne.

QUATTRO jest popularne w:

• maszynach budowlanych,
• osprzęcie koparek,
• systemach wymagających oddzielnych linii zasilania i powrotu dla kilku funkcji.

HEXA obsługuje zaawansowane narzędzia hydrauliczne wymagające wielu obiegów, np.:

• głowice wielofunkcyjne,
• maszyny leśne,
• sprzęt recyklingowy.

Typowe maksymalne ciśnienie robocze wynosi 350 bar (35 MPa).

Tak – konstrukcja umożliwia łączenie przy obecności ciśnienia resztkowego, co jest kluczowe w aplikacjach mobilnych.

Zależnie od konfiguracji możliwe jest łączenie przy ciśnieniach resztkowych rzędu 25–35 MPa po jednej stronie, pod warunkiem swobodnego spustu po drugiej.

Tak – konstrukcja płytowa uniemożliwia krzyżowe podłączenie przewodów, co zwiększa bezpieczeństwo pracy.

Multi-X wykorzystuje złącza typu flat-face zgodne z ISO 16028, co minimalizuje wycieki i zanieczyszczenia.

Zakres obejmuje DN10, DN12.5 oraz DN19, w zależności od konfiguracji i modelu.

Tak – dostępne są konfiguracje mieszane, np. DN10 + DN12.5.

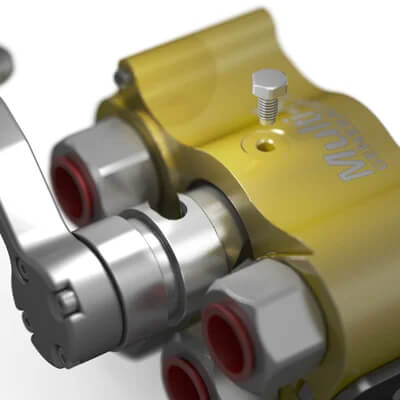

Operator ustawia płyty względem siebie i używa dźwigni mechanicznej, która jednocześnie dociska wszystkie złącza.

Tak – kompaktowa konstrukcja umożliwia instalację w ciasnych przestrzeniach roboczych.

Najczęściej:

• stal ocynkowana,
• aluminium anodowane,
• mosiądz.

Standardowo stosuje się NBR lub PUR, w zależności od wymagań aplikacji.

Typowo od -30°C do +100°C.

Tak – skraca czas zmiany narzędzi nawet kilkukrotnie względem tradycyjnych złączy.

Redukuje przestoje dzięki szybkiej i bezpiecznej zmianie osprzętu.

Tak – część portów może pracować jako linie powrotne o niższym ciśnieniu.

Tak – płaskie powierzchnie minimalizują wycieki oleju.

• brak wycieków,
• łatwe czyszczenie,
• odporność na zabrudzenia.

Tak – dostępne są opcjonalne moduły elektryczne (np. 48 V, 16 A).

Sterowanie:

• zaworami,
• czujnikami,
• elementami wykonawczymi.

Tak – konstrukcja flat-face ogranicza wnikanie zanieczyszczeń.

Regularne:

• czyszczenie powierzchni,
• kontrola uszczelnień,
• smarowanie mechanizmu dźwigni.

Tak – dostępne są zestawy naprawcze (uszczelnienia, wkłady, złącza).

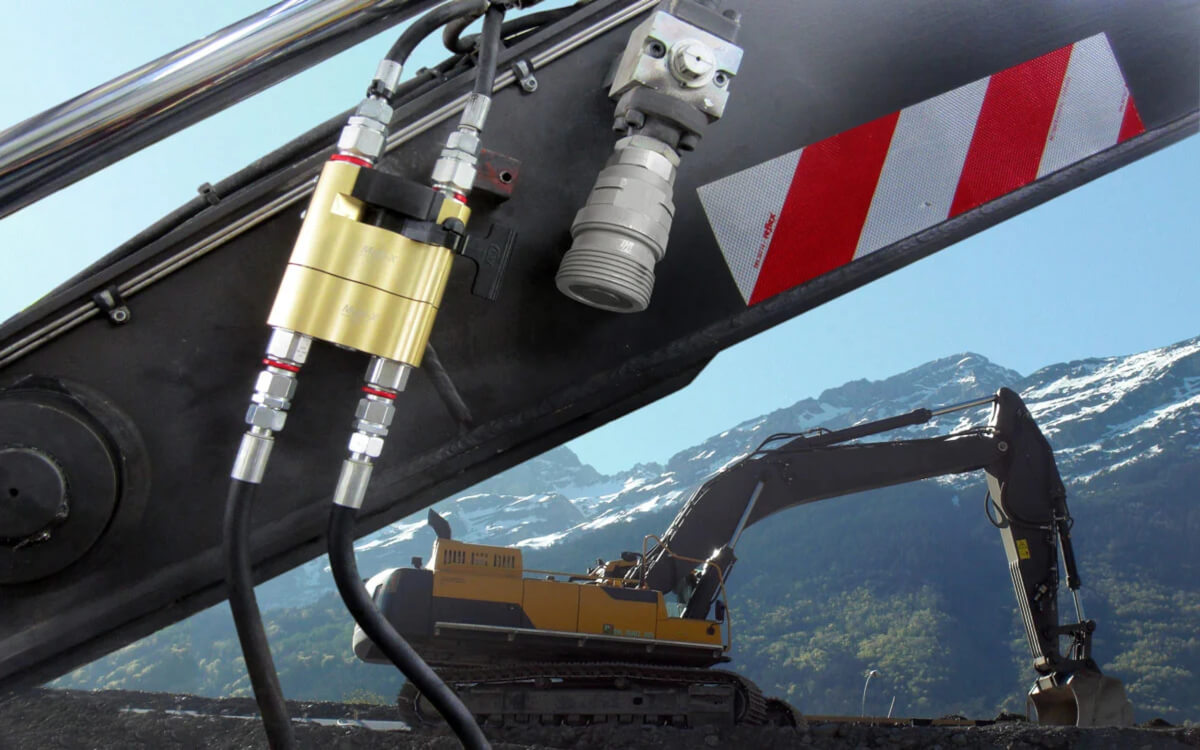

Tak – to jedno z głównych zastosowań (maszyny budowlane, rolnicze).

Tak – dostępne są rozwiązania zabezpieczające (np. nakrętki antywibracyjne).

• szybka zmiana narzędzi,
• ograniczenie wycieków,
• poprawa ergonomii.

Redukuje ryzyko:

• kontaktu z olejem,
• błędnego podłączenia,
• nagłego odrzutu przewodów.

Tak – szczególnie w harwesterach i forwarderach.

Nie – może współpracować ze standardowymi przewodami hydraulicznymi.

Dzięki adapterom (np. WEO, BSP, JIC) integracja jest stosunkowo prosta.

Tak – konstrukcja bezkroplowa znacząco ogranicza straty medium.

Tak – zarówno część męska, jak i żeńska może być zamontowana jako stała.

• montaż stały,
• montaż mobilny,
• uchwyty i wsporniki instalacyjne.

W wersjach modularnych – tak.

• redukcja czasu pracy,
• mniejsze zużycie komponentów,
• ograniczenie strat oleju.

Tak – operator wykonuje jedno działanie zamiast wielu.

HEXA ma bardziej rozbudowaną płytę i większą liczbę kanałów przepływowych.

Tak – szczególnie w systemach szybkiej wymiany narzędzi.

• konieczność odpowiedniego dopasowania DN,
• ograniczenia przestrzenne,
• koszt początkowy.

Może współpracować z klasycznymi złączami ISO 16028.

Tak – do -30°C, przy odpowiednich uszczelnieniach.

• rozłączanie pod ciśnieniem,
• brak czyszczenia,
• nieprawidłowy montaż.

Minimalnie – konstrukcja zoptymalizowana pod kątem przepływu.

Należy uwzględnić:

• liczbę linii,
• przepływ,
• ciśnienie,
• zastosowanie.

Tak – trend automatyzacji i szybkozłączy wieloliniowych wskazuje na rosnące zastosowanie tego typu technologii.

Materiały stosowane do produkcji to: stal ocynkowana, aluminium anodyzowane, mosiądz.

Znajdują zastosowanie w wielu gałęziach przemysłu, w tym w maszynach budowlanych, przemyśle rolniczym, systemach automatyki przemysłowej czy też w przemyśle ciężkim.

Głównymi zaletami są szybkie i łatwe podłączanie i rozłączanie elementów hydraulicznych bez ryzyka błędnego połączenia. Minimalizacja ryzyka wycieków płynu hydraulicznego, poprzez stosowanie szybkozłączy z płaską powierzchnią czołową. Odporność ma wibracje, duży przepływ, możliwość doposażenia we wtyczkę elektryczną.

Mutltizłącza to elementy armatury przemysłowej umożliwiające łączenie i rozłączanie wielu przewodów hydraulicznych za pomocą jednego przyłącza.
