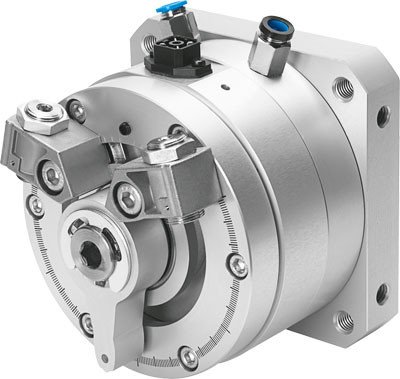

Moduły wahadłowe z systemem pomiaru kąta DSMI
Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
Ciśnienie robocze, pozycjonowanie/Soft Stop | 4 - 8 bar |
Długość kabla | od 30 m |
Dopuszczalne wahania napięcia | < 1 % |
Kąt obrotu | 0 - 272 deg |
Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
Konstrukcja | Wałek napędu z łożyskiem kulkowym, Tłok łopatkowy |
Maks. energia uderzenia w położeniach końcowych | od 0,05 - od 0,1 J |
Maks. masowy moment bezwładności, pionowo | od 0,03 - od 0,12 kgm2 |
Maks. masowy moment bezwładności, poziomo | od 0,03 - od 0,12 kgm2 |
Maks. napięcie robocze DC | od 42 V |
Maks. pobór prądu | od 4 mA |
Maks. prąd ślizgacza, krótkotrwały | od 10000 µA |
Maks. prędkość przemieszczenia | od 2000 deg/s |
Maks. redukcja skoku w położeniach końcowych | 5 ° |
Maks. siła osiowa | od 50 - od 120 N |
Maks. siła poprzeczna | od 120 - od 350 N |
Materiał dźwigni zderzakowej | Anodowanie, Stop aluminium |
Materiał elementu sprzęgającego układu pomiarowego | TPE-U(PU) |
Materiał obudowy | Stop aluminium, Anodowanie |
