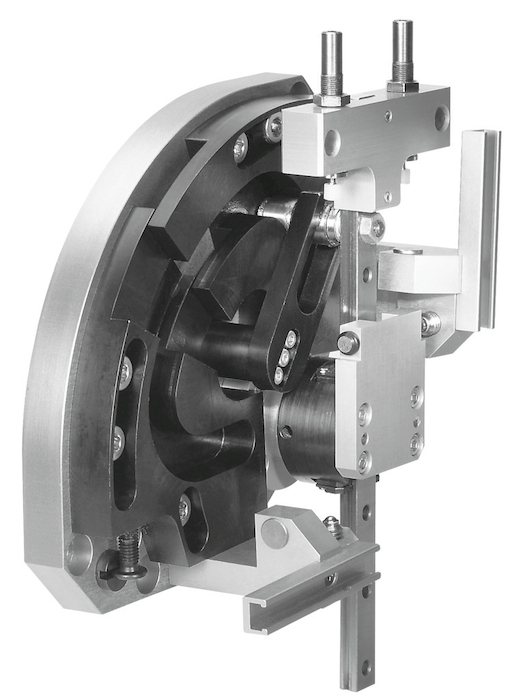

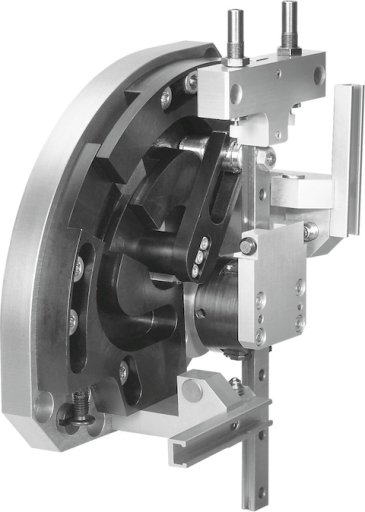

Moduły manipulatorów HSW

Skok Z	od 80 do 100 MM
Amortyzacja	Amortyzatory w obu położeniach końcowych
Waga produktu	od 1250 - od 5800 G
Pozycja montażu	dowolny
Konstrukcja	Prowadnica liniowa plus łożysko kulkowe
Sygnalizacja położenia	do wyłącznika zbliżeniowego
Dokładność powtarzalności pozycji końcowych	+/-0,02 mm
Zgodność z LABS	VDMA24364-B2-L
Temperatura otoczenia	do 60 GC
Maks. moment Mx	od 0.6 - od 2.5 NM
Maks. moment My	od 0.6 - od 2.5 NM
Maks. moment Mz	od 0.6 - od 2.5 NM
Maks. efektywne obciążenie	od 0.5 - od 1.5 KG
Maksymalna siła procesowa w kierunku Y	30 - 50 N
Materiał zderzaka	Stal wysokostopowa
Materiał elementu sprężystego	Stal wysokostopowa
Materiał uchwytu	Stop aluminium do przeróbki plastycznej
Materiał dźwigni obrotowej	Stal do nawęglania
Materiał jarzma/	Stop aluminium do przeróbki plastycznej
Materiał szyny do montażu czujników	Stop aluminium do przeróbki plastycznej

Warianty produktu

Filtry

Nr katalogowy

Skok Z [MM]

Amortyzacja

HSW-10-AP Moduł manipulatora

od 80 do 100

Amortyzatory w obu położeniach końcowych

HSW-10-AP-SD Moduł manipulatora

od 80 do 100

Amortyzatory w obu położeniach końcowych

HSW-10-AS Moduł manipulatora

od 80 do 100

Tłumienie hałasu przez element zderzakowy

HSW-10-AS-SD Moduł manipulatora

od 80 do 100

Tłumienie hałasu przez element zderzakowy

HSW-12-AP Moduł manipulatora

od 80 do 100

Amortyzatory w obu położeniach końcowych

HSW-12-AP-SD Moduł manipulatora

od 80 do 100

Amortyzatory w obu położeniach końcowych

HSW-12-AS Moduł manipulatora

od 80 do 100

Tłumienie hałasu przez element zderzakowy

HSW-12-AS-SD Moduł manipulatora

od 80 do 100

Tłumienie hałasu przez element zderzakowy

HSW-16-AP Moduł manipulatora

od 80 do 100

Amortyzatory w obu położeniach końcowych

HSW-16-AP-SD Moduł manipulatora

od 80 do 100

Amortyzatory w obu położeniach końcowych

HSW-16-AS Moduł manipulatora

od 80 do 100

Tłumienie hałasu przez element zderzakowy

HSW-16-AS-SD Moduł manipulatora

od 80 do 100

Tłumienie hałasu przez element zderzakowy

HSW-10-AP-AW Moduł manipulatora

10

od 80 do 100

HSW-12-AP-AW Moduł manipulatora

15

od 80 do 100

HSW-16-AP-AW Moduł manipulatora

25

od 80 do 100

HSW-10-AP-SD-AW Moduł manipulatora

10

od 80 do 100

HSW-12-AP-SD-AW Moduł manipulatora

15

od 80 do 100

HSW-16-AP-SD-AW Moduł manipulatora

25

od 80 do 100
