Materiał POM (Poliacetal) – tworzywo POM C, H

Czym jest POM i skąd biorą się jego „metalopodobne” cechy?

POM to tworzywo z grupy termoplastów, należące do polimerów o wysokiej krystaliczności. Ta krystaliczna struktura jest kluczowa: odpowiada za twardość, sztywność, sprężystość, niską chłonność wody (w porównaniu z poliamidami) oraz bardzo dobrą stabilność wymiarową w czasie.

W praktyce POM:

• daje się formować w precyzyjne detale (wtrysk, ekstruzja),

• świetnie obrabia się skrawaniem (toczenie, frezowanie),

• dobrze znosi tarcie i pracę „na sucho” w wielu układach,

• zachowuje dobrą powtarzalność wymiarów w warunkach produkcyjnych.

To właśnie dlatego POM jest klasycznym materiałem na elementy mechanizmów ruchu: ślizgi, prowadnice, koła zębate, krzywki, tuleje, rolki, dystanse.

Odmiany POM: homopolimer i kopolimer (i dlaczego to ważne)

W obrocie spotkasz dwie główne odmiany:

POM-H (homopolimer)

• zwykle wyższa wytrzymałość mechaniczna i twardość,

• bardzo dobre własności ślizgowe,

• często wybierany do elementów precyzyjnych, obciążonych mechanicznie.

POM-C (kopolimer)

• zwykle lepsza odporność chemiczna i stabilność przetwórcza,

• często lepsza odporność na hydrolizę i pracę w trudniejszym środowisku,

• w praktyce bywa bezpieczniejszym wyborem „uniwersalnym” do przemysłu.

Wniosek praktyczny: jeśli aplikacja jest „czysto mechaniczna” i zależy Ci na maksymalnej sztywności – rozważa się POM-H. Jeśli środowisko jest bardziej wymagające (wilgoć, chemia, dłuższy czas eksploatacji, ryzyko degradacji) – często rozsądniej celować w POM-C lub w wersje modyfikowane.

Kluczowe właściwości POM – językiem projektanta i utrzymania ruchu

Własności mechaniczne: sztywność i odporność na zmęczenie

POM ma bardzo dobrą kombinację:

• wysokiej sztywności (element nie „pływa” pod obciążeniem),

• sprężystości (wraca do kształtu w pracy cyklicznej),

• odporności na zmęczenie (wielokrotne cykle bez pęknięć),

• odporności na pełzanie (choć tu trzeba uważać przy stałych obciążeniach i podwyższonej temperaturze).

W automatyce przemysłowej to przekłada się na stabilną pracę np. dystansów, prowadnic, elementów pozycjonujących, rolek dociskowych czy przekładni.

Tribologia: niski współczynnik tarcia i dobra odporność na zużycie

To jeden z największych atutów POM. Wiele aplikacji wykorzystuje go dlatego, że:

• „ślizga się” dobrze po stali i aluminium,

• daje się stosować w układach o ograniczonym smarowaniu,

• zapewnia cichą pracę i mniejsze ryzyko zatarć niż część innych tworzyw.

W pneumatyce i automatyce ma to znaczenie tam, gdzie są:

• ruchy posuwisto-zwrotne,

• prowadzenia liniowe elementów pomocniczych,

• styki ślizgowe w osłonach, prowadnicach, pozycjonerach, zgarniaczach, rolkach.

Stabilność wymiarowa i niska chłonność wody

W porównaniu do popularnych poliamidów (PA6/PA66), POM zwykle:

• mniej „pije” wilgoci z powietrza,

• przez to mniej puchnie i lepiej trzyma wymiar,

• bywa lepszy do elementów precyzyjnych (np. gniazda, dystanse, tuleje, elementy montażowe).

To ważne w produkcji, gdzie tolerancje są „na styk”, a zmiana wymiaru o dziesiąte części milimetra potrafi rozwalić powtarzalność procesu.

Odporność chemiczna (ale z wyjątkami)

POM dobrze znosi wiele:

• olejów i smarów,

• paliw,

• rozpuszczalników alifatycznych,

• typowych mediów przemysłowych.

Jednocześnie trzeba uważać na środowiska silnie utleniające oraz część mocnych kwasów/zasad – w takich warunkach lepiej rozważyć inne polimery (np. PTFE, PVDF, PEEK) albo metal.

Zakres temperatur pracy

POM dobrze pracuje w typowych temperaturach przemysłowych, ale jak każde tworzywo ma ograniczenia:

• przy podwyższonej temperaturze rośnie ryzyko pełzania pod stałym obciążeniem,

• przy bardzo niskiej temperaturze część odmian może być bardziej krucha (zależy od modyfikacji).

W praktyce, jeśli element jest w pobliżu źródeł ciepła (piec, nagrzewnice, gorące strefy maszyn), to dobór odmiany i geometria (grubość, żebra, podparcia) stają się krytyczne.

Własności elektryczne

POM ma dobre właściwości izolacyjne, więc bywa wykorzystywany w:

• elementach separujących,

• obudowach i dystansach w pobliżu czujników,

• komponentach, gdzie nie chcesz przewodzenia.

Ograniczenia POM – gdzie łatwo popełnić błąd

POM jest świetny, ale nie jest „niezniszczalny”. Najczęstsze pułapki:

1. UV i warunki zewnętrzne - na słońcu i przy starzeniu atmosferycznym wiele odmian POM wymaga stabilizacji lub osłony. Jeśli element ma pracować na zewnątrz – sprawdzaj modyfikacje UV.

2. Pełzanie przy stałym obciążeniu - jeśli element ma być długo obciążony w jednym kierunku (np. stały docisk, stałe naprężenie), to projekt powinien ograniczać naprężenia i temperaturę.

3. Wrażliwość na karby i koncentrację naprężeń - ostre naroża, gwinty bez odpowiedniej geometrii, „zaciśnięcia” – to proszenie się o pęknięcie w cyklu. W POM warto projektować łagodne przejścia, promienie, właściwe podparcia.

4. Przegrzanie w obróbce i przetwórstwie - przy zbyt wysokiej temperaturze POM może degradować i wydzielać produkty rozkładu (w tym formaldehyd). To temat stricte technologiczny i BHP – ważny przy wtrysku i przy agresywnych parametrach skrawania.

POM w przemyśle: typowe zastosowania „konstrukcyjne”

POM to klasyk w działach UR i narzędziowniach, bo pozwala szybko wykonać detal, który:

• ma pracować w ruchu,

• ma zachować wymiar,

• ma ograniczyć tarcie i hałas,

• ma być lekki i odporny na zabrudzenia.

Najczęstsze zastosowania:

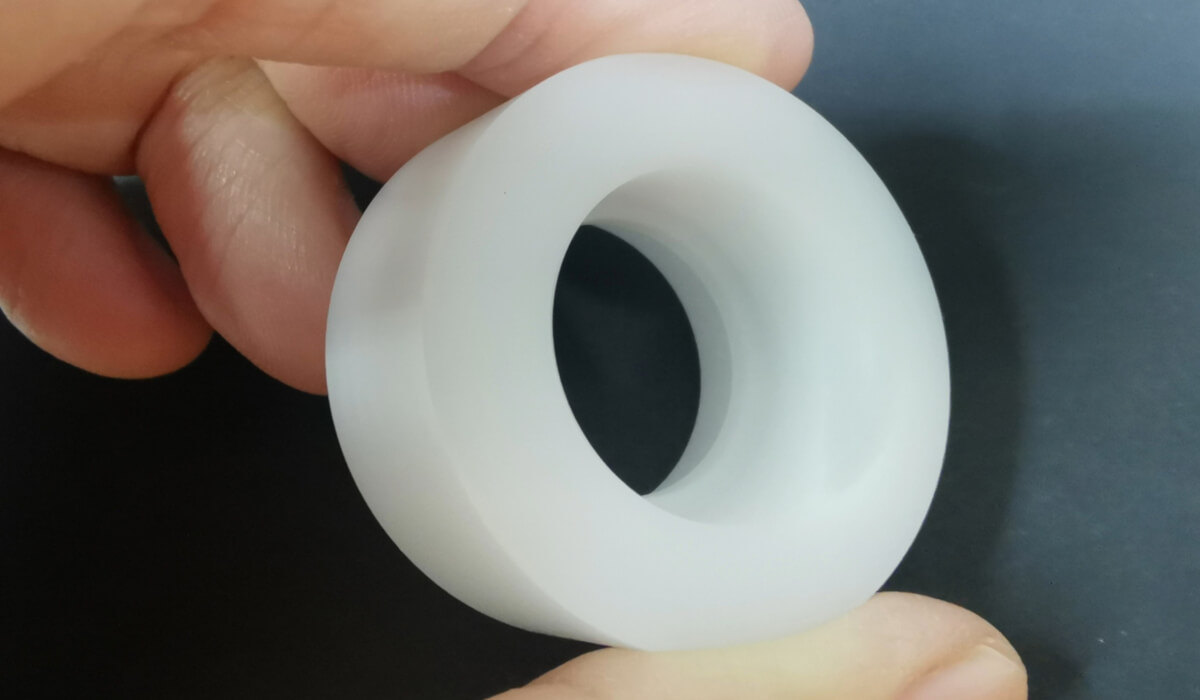

• tuleje ślizgowe i łożyska bezsmarowe (lub minimalnie smarowane),

• prowadnice, listwy ślizgowe, ślizgi przenośników,

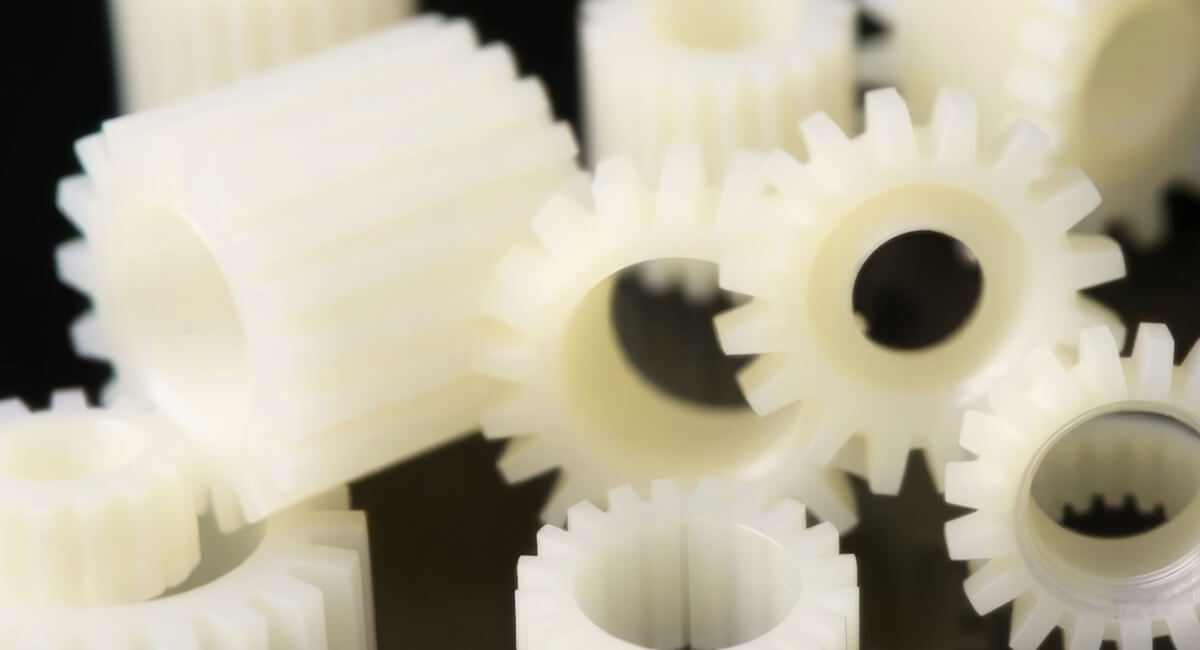

• koła zębate i elementy przekładni (ciche, lekkie),

• rolki i krążki prowadzące,

• krzywki, dźwignie, zapadki, elementy pozycjonujące,

• dystanse, podkładki, separatory,

• uchwyty, pokrętła, elementy nastawcze.

W wielu zakładach POM wygrywa z metalem, bo:

• nie koroduje,

• jest cichszy,

• nie wymaga ochrony antykorozyjnej,

• przy odpowiednim projekcie zużywa się przewidywalnie i „łagodnie”.

POM a pneumatyka przemysłowa – gdzie ten materiał realnie robi robotę?

W pneumatyce często myślimy „metal + elastomery”, ale w praktyce wiele mechanicznych elementów pomocniczych (i niekiedy elementów funkcjonalnych) robi się z tworzyw konstrukcyjnych. POM pojawia się szczególnie tam, gdzie liczy się:

Elementy prowadzące i ślizgowe w osprzęcie pneumatycznym

• prowadnice zewnętrzne i ślizgi w mechanizmach współpracujących z siłownikami,

• elementy systemów docisku, separacji, podawania,

• listwy ślizgowe w chwytakach, zderzakach, pozycjonerach.

W wielu aplikacjach pneumatycznych masz ruch szybki, cykliczny i powtarzalny – POM dobrze znosi takie warunki, o ile geometria nie tworzy karbów i nie ma przegrzewania tarciem.

Tuleje, dystanse, separatory w układach montażowych

W automatyce pneumatycznej bardzo dużo elementów „drugiego planu” (ale krytycznych dla geometrii) to dystanse i tuleje:

• pod czujniki,

• pod uchwyty krańcówek,

• w mocowaniach wysp zaworowych, prowadnic, osłon,

• w przyrządach montażowych.

POM, dzięki stabilności wymiarowej, często daje lepszą powtarzalność niż niektóre inne tworzywa, zwłaszcza w zmiennych warunkach wilgotności.

Elementy redukcji hałasu i drgań (NVH)

W maszynach pneumatycznych liczy się akustyka: uderzenia, dojazdy, wibracje. POM bywa stosowany jako:

• element pośredni (np. rolka, ślizg, dystans),

• tworzywo „łagodzące” kontakt metal–metal,

• komponent ograniczający hałas przy wysokich cyklach.

Szybkie prototypy i modernizacje UR

Jeśli utrzymanie ruchu musi „na już” wykonać detal do linii (prowadnik, rolkę, tuleję), POM jest wdzięcznym materiałem do obróbki. Często pozwala uratować produkcję zanim przyjdzie docelowa część.

POM vs inne materiały – jak podejmować decyzję?

Poniżej praktyczne porównania, które pomagają w doborze:

• POM vs PA (poliamid)

  PA bywa bardziej udarny, ale częściej chłonie wilgoć i pracuje wymiarowo „żywiej”. Gdy liczy się stabilność i niski opór tarcia – POM często wygrywa.

• POM vs PTFE

  PTFE ma rewelacyjnie niskie tarcie i odporność chemiczną, ale jest bardziej „miękki”, ma większe pełzanie i gorzej trzyma kształt w obciążeniu. POM jest bardziej konstrukcyjny.

• POM vs UHMWPE

  UHMWPE ma świetną odporność na ścieranie i bardzo dobre ślizganie, ale jest mniej sztywny i trudniej utrzymać precyzję. POM częściej wybiera się do precyzyjnych detali.

• POM vs PEEK

  PEEK to „liga premium”: wyższe temperatury, świetna chemia, bardzo wysoka wytrzymałość – ale koszt nieporównywalny. Jeśli aplikacja nie wymaga ekstremów, POM jest ekonomicznie rozsądniejszy.

• POM vs aluminium/stal

  Metal wygra w temperaturze, sztywności absolutnej i odporności na bardzo duże obciążenia. POM wygra masą, hałasem, korozją, tribologią i często kosztami wykonania przy skomplikowanych kształtach.

Obróbka i projektowanie elementów z POM – wskazówki przemysłowe

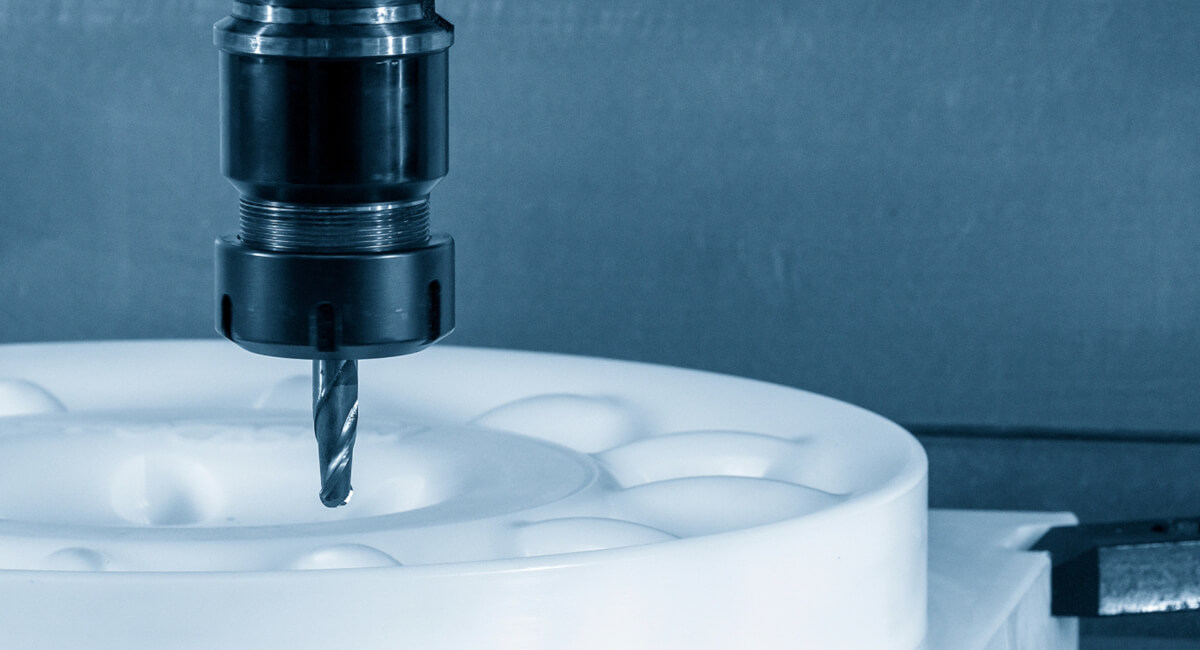

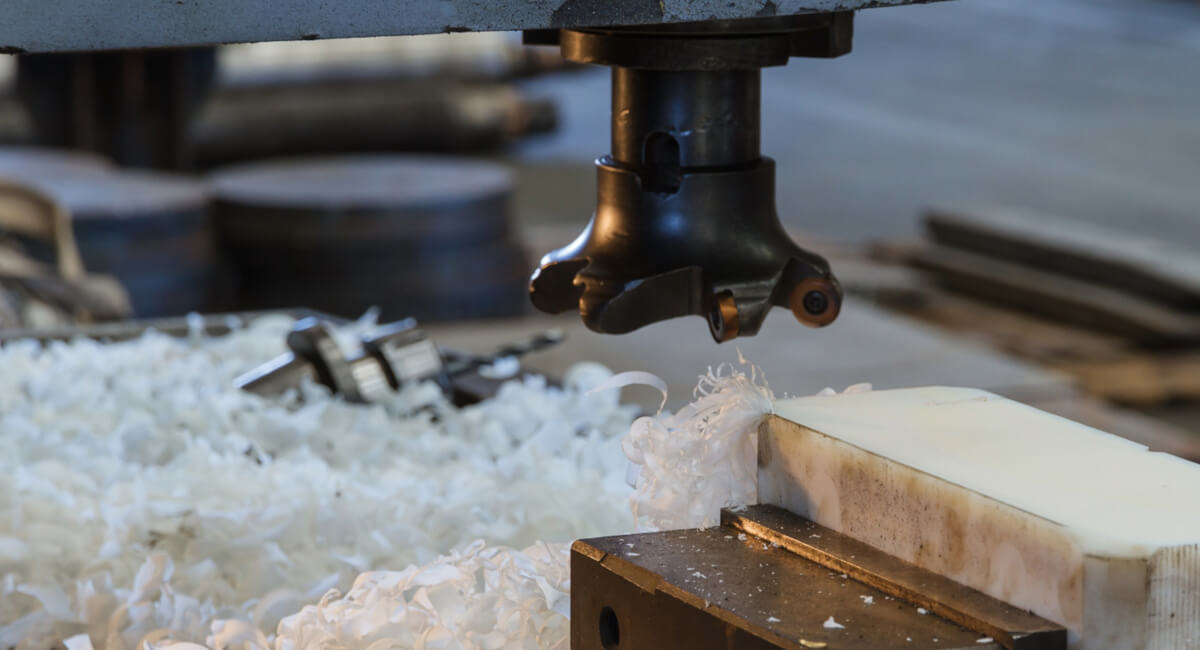

Skrawanie (toczenie/frezowanie)

POM obrabia się bardzo dobrze, ale warto pamiętać:

• ostre narzędzia i właściwe parametry ograniczają przegrzewanie,

• trzeba zadbać o odprowadzanie wióra (ciągliwy wiór),

• tolerancje są osiągalne, ale detale cienkościenne wymagają kontroli odkształceń.

Wtrysk

Przy wtrysku liczy się kontrola:

• temperatury (żeby nie degradować materiału),

• odpowietrzenia formy,

• skurczu i orientacji (wpływ na wytrzymałość kierunkową).

Projektowanie pod trwałość

• unikaj ostrych naroży, stosuj promienie,

• ogranicz koncentracje naprężeń (zwłaszcza w strefach mocowań),

• rozważ wersje modyfikowane (np. ze środkiem smarnym) w aplikacjach intensywnie ślizgowych,

• pamiętaj, że długotrwałe stałe obciążenie + temperatura = ryzyko pełzania.

POM w praktyce pneumatycznej – złączki i łączniki do węży z tworzywa sztucznego

W kontekście pneumatyki przemysłowej tworzywo POM znajduje szerokie zastosowanie nie tylko jako komponent mechanicznych prowadnic czy ślizgów, ale także jako materiał konstrukcyjny do łączników i złączek do węży pneumatycznych. W ofercie specjalistów z Pneumat System materiał ten wykorzystywany jest m.in. w kategorii elementów łączących przewody – zwłaszcza tam, gdzie ważna jest stabilność połączenia, odporność na cykle ciśnieniowe oraz kompatybilność z szybkozłączkami elastycznych przewodów.

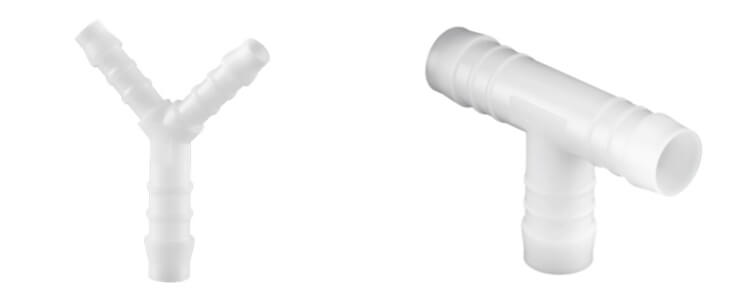

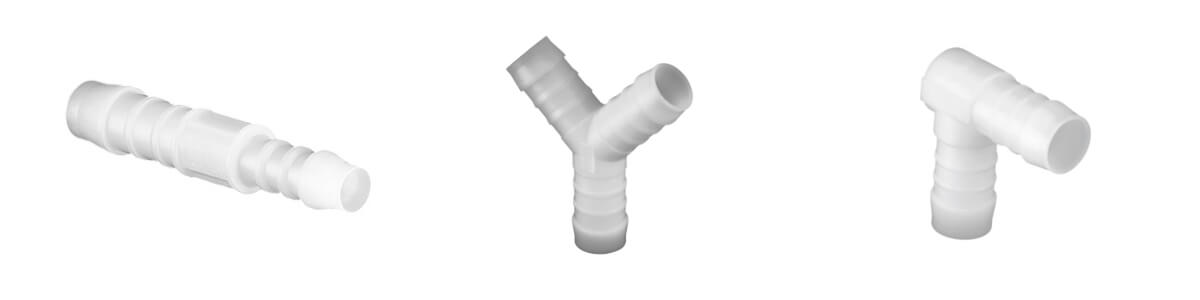

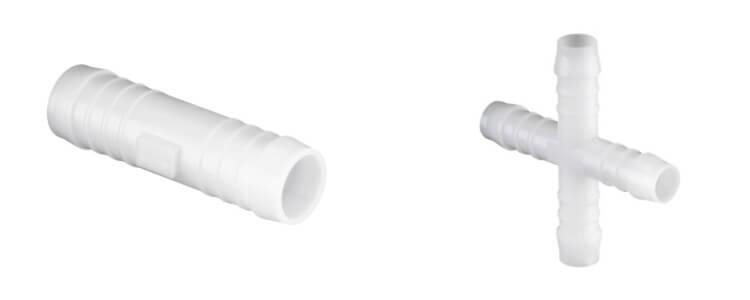

Złączki i łączniki POM w instalacjach pneumatycznych

W ofercie Pneumat System na uwagę zasługują różne elementy wykonane z POM (acetylopolimer)

• Złączka wtykowa przelotowa POM – prosta złączka pneumatyczna umożliwiająca połączenie przewodów pneumatycznych o określonej średnicy. Dzięki materiałowi POM zapewnia stabilne i szczelne połączenie przy ciśnieniach roboczych typowych dla instalacji sprężonego powietrza.

• Złączka wtykowa kątowa POM – pozwala na prowadzenie węży w bardziej ciasnych przestrzeniach dzięki kątowej konstrukcji, jednocześnie wykorzystując zalety niskiego tarcia i dobrej odporności mechanicznej POM.

• Złączka pneumatyczna skręcana prosta – stanowi alternatywę montażową tam, gdzie połączenie wymaga „skręcanego” mocowania zamiast wtykowego. Materiał POM zapewnia tutaj dobrą trwałość i odporność na drgania.

• Złączka skręcana prosta POM – ekonomiczna złączka POM z gwintowanym mocowaniem, często stosowana na krótkich odcinkach instalacji lub w miejscach łatwo dostępnych dla UR.

• Złączka redukcyjna wtykowa POM – umożliwia łączenie przewodów o różnych średnicach, co jest przydatne przy modernizacjach bądź adaptacjach układów pneumatycznych.

• Złączka wtykowa do węża POM – podstawowa złączka umożliwiająca szybkie łączenie przewodów zgrzewanych lub gumowych, przydatna w lekkich instalacjach.

Dlaczego POM sprawdza się w złączkach?

Elementy łączące wykonane z POM łączą w sobie szereg właściwości istotnych w pneumatyce:

• stabilność wymiarowa, dzięki której połączenia pozostają szczelne nawet w warunkach zmiennego ciśnienia, temperatury czy drgań;

• niski współczynnik tarcia i dobra odporność mechaniczna – co ogranicza zużycie elementów łączących i zmniejsza ryzyko przecieków;

• odporność chemiczna i temperaturowa w granicach typowych dla sprężonego powietrza (-20 °C do ok. 60 °C) i ciśnienia roboczego do ok. 16 bar w prostych złączkach;

• łatwość montażu – zarówno w systemach wtykowych, jak i skręcanych, co ułatwia UR szybkie i powtarzalne komponowanie instalacji.

Zastosowania takie jak powyższe – widoczne w ofercie złączek z tworzywa POM – pokazują, że polioksymetylen jest materiałem praktycznym i technicznie uzasadnionym także w połączeniach przewodów pneumatycznych, nie tylko w elementach konstrukcyjnych prowadnic czy mechanizmów ślizgowych.
