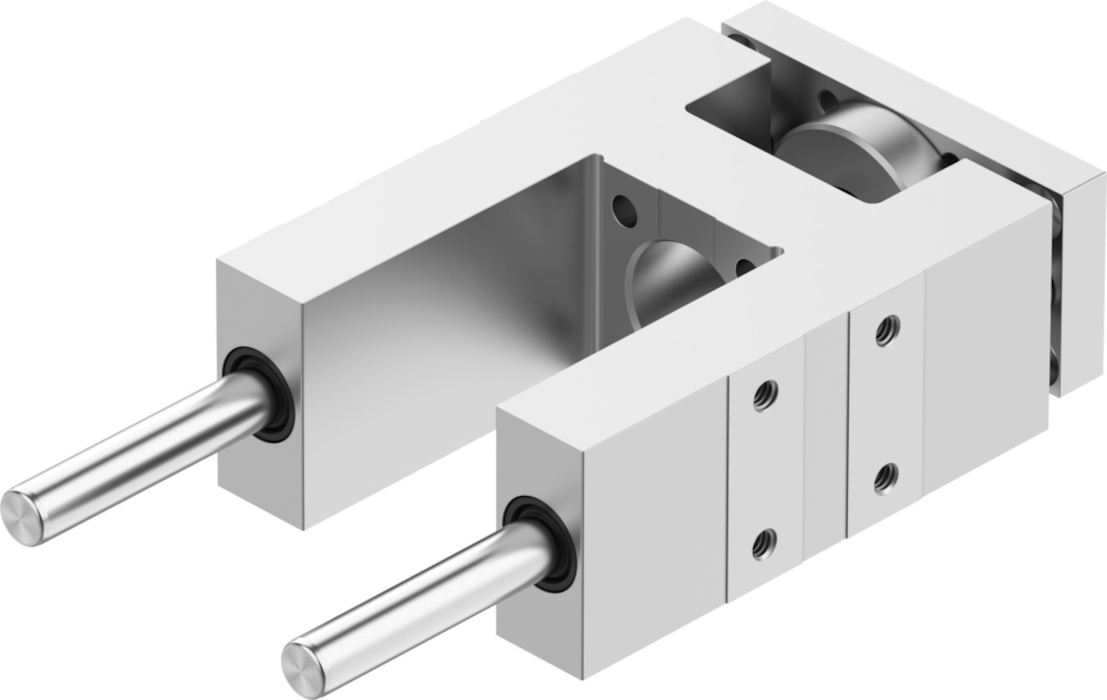

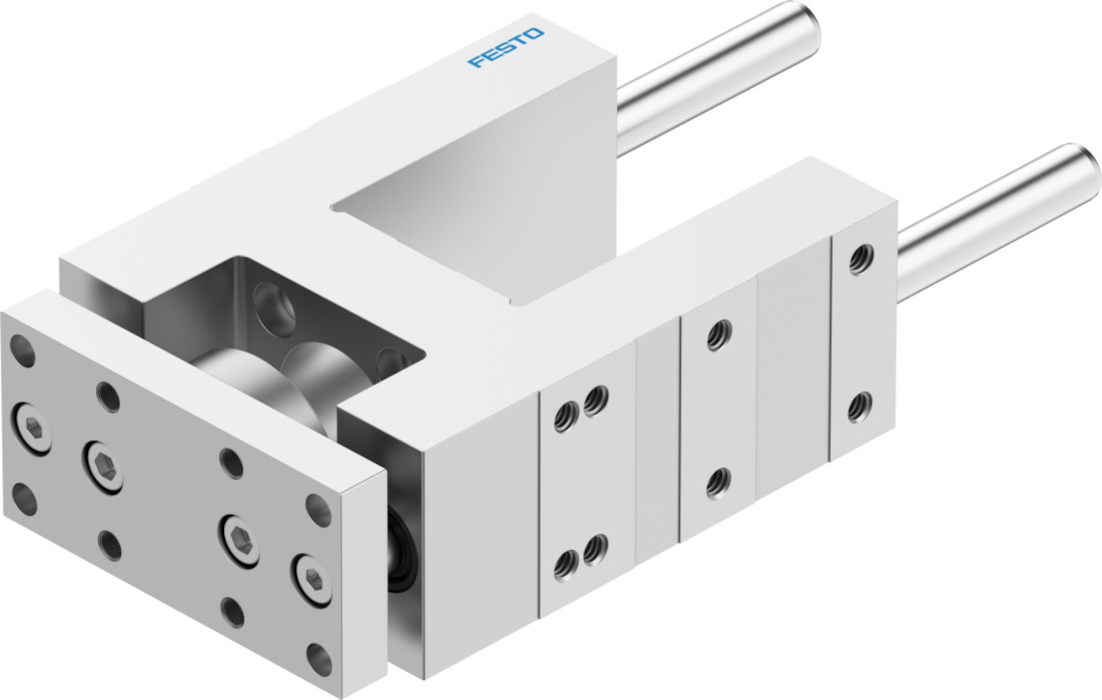

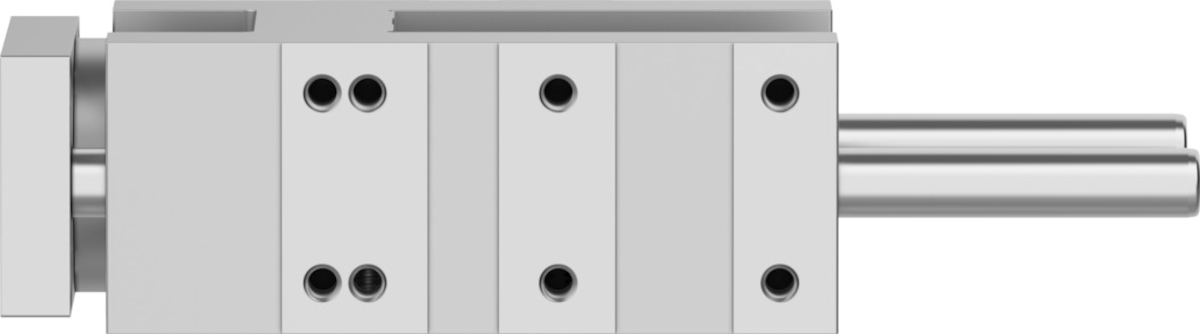

Jednostki z prowadnicami FENG, wersja metryczna
Konstrukcja | Z prowadnicami |
Maks. moment Mx | od 28 - od 65 Nm |
Maks. moment Mx, statyczny | od 38 - od 83 Nm |
Maks. moment My | od 34 - od 70 Nm |
Maks. moment My, statyczny | od 46 - od 89 Nm |
Maks. moment Mz | od 34 - od 70 Nm |
Maks. moment Mz, statyczny | od 46 - od 89 Nm |
Maks. siła Fy | od 750 - od 1260 N |
Maks. siła Fz | od 750 - od 1260 N |
Maks. siła statyczna Fy | od 1020 - od 1600 N |
Maks. siła statyczna Fz | od 1020 - od 1600 N |
Materiał elementu prowadzącego | Stal ulepszana cieplnie |
Materiał obudowy | Stop aluminium, anodowany |
Materiał płyty spinającej | Stop aluminium, anodowany |
Pozycja zabudowy | Dowolna |
Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
Siła przesunięcia | od 15 N |
Skok | od 50 - od 400 mm |
Sposób montażu | Przy pomocy gwintów wewnętrznych |
Temperatura otoczenia | -20 - 80 °C |
