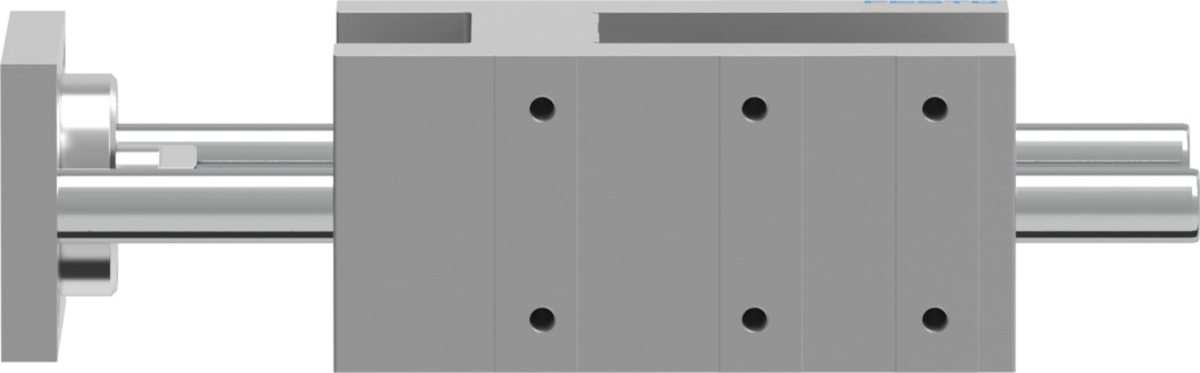

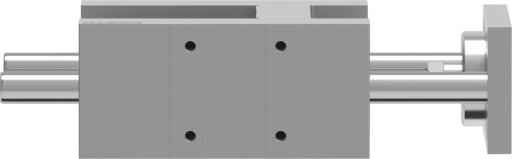

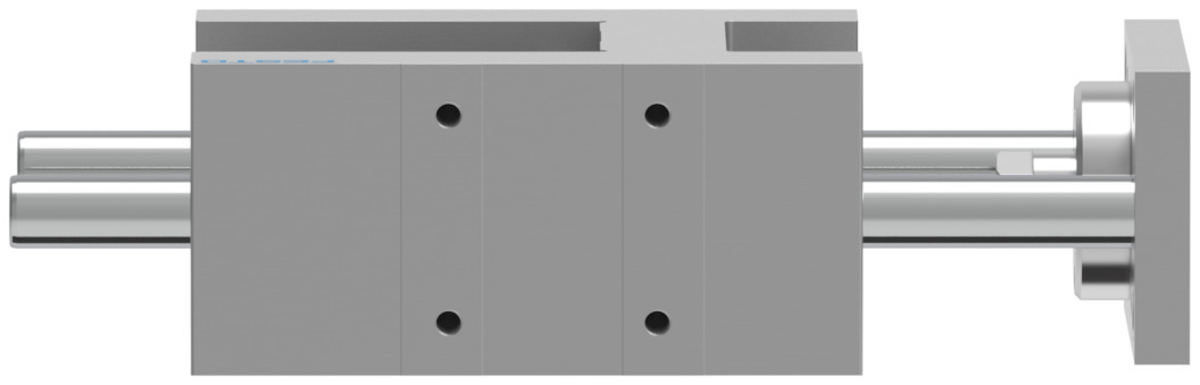

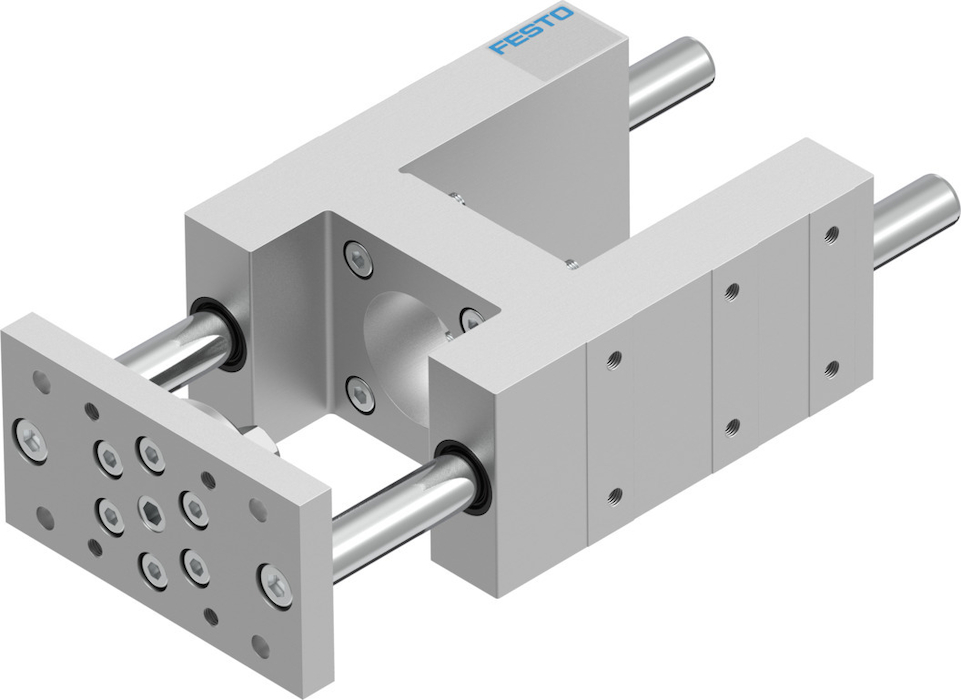

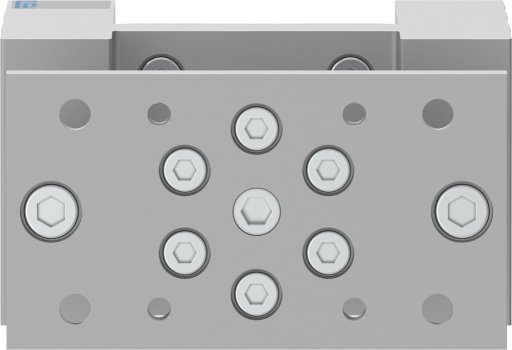

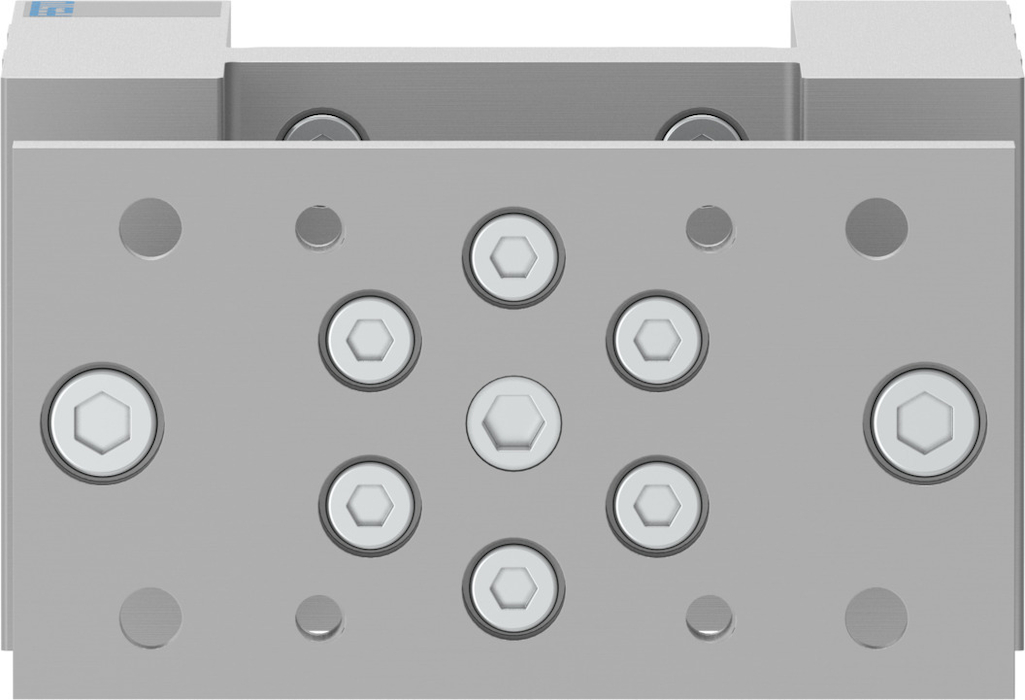

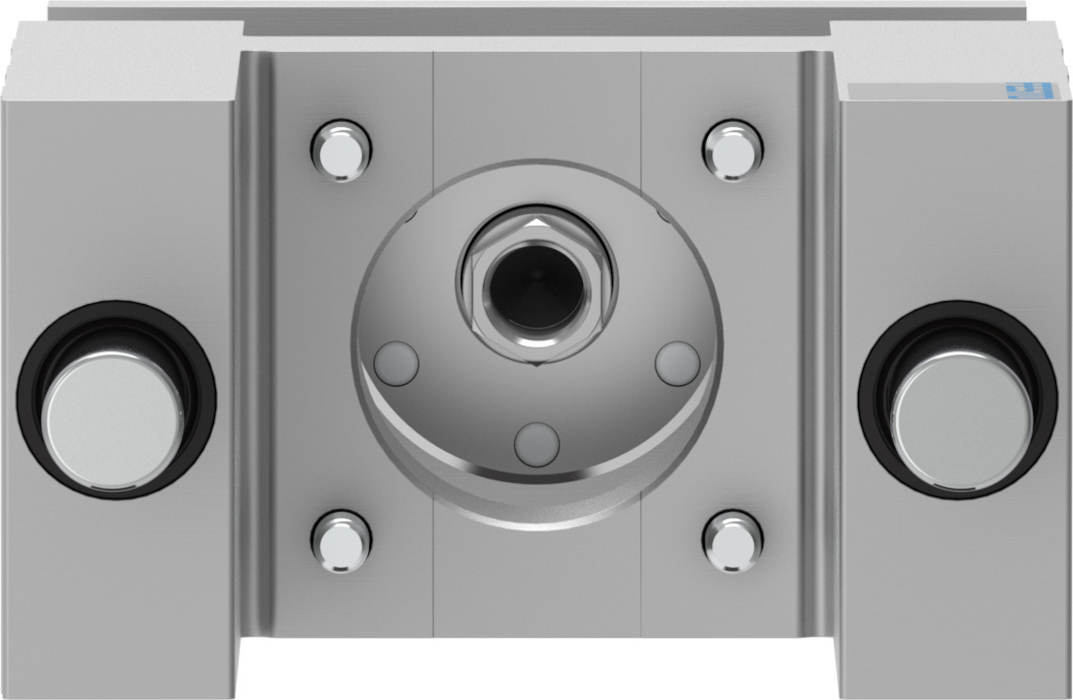

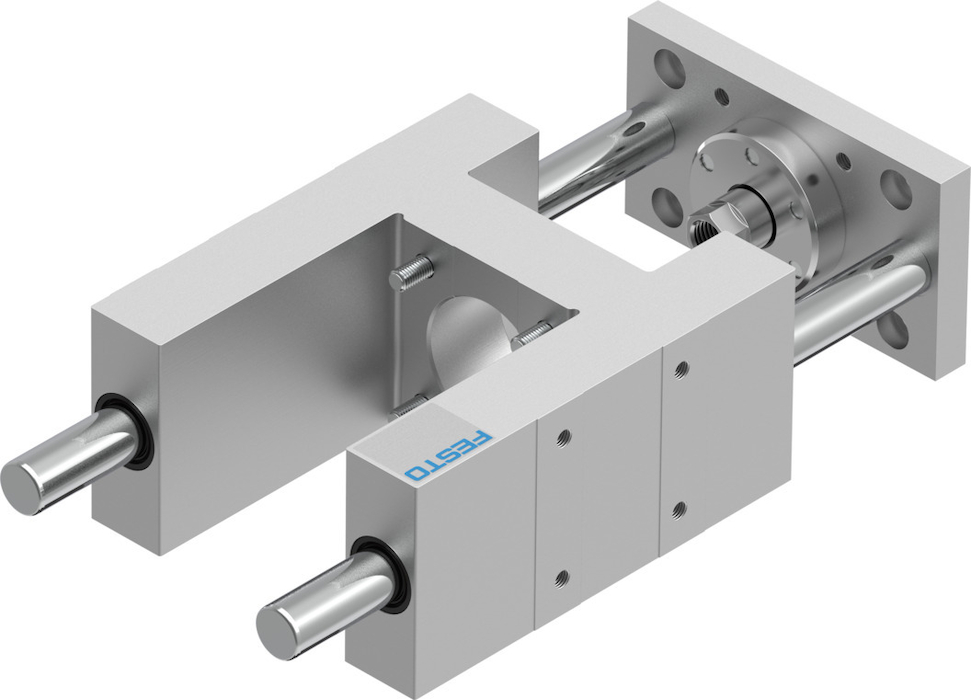

Jednostki prowadzące EAGF
Dodatkowy punkt środka ciężkości przemieszczanej masy na 10 mm skoku | od 4,1 - od 4,5 mm |
Klasa odporności na korozję CRC | 0 – Brak odporności na korozję - 1 – Niska odporność na korozję |
Konstrukcja | Z prowadnicami |
Luz rewersyjny | od 0 µm |
Maks. moment Mx | od 75 - od 20 Nm |
Maks. moment Mx, statyczny | od 95 - od 27 Nm |
Maks. moment My | od 90 - od 15 Nm |
Maks. moment My, statyczny | od 115 - od 20 Nm |
Maks. moment Mz | od 90 - od 15 Nm |
Maks. moment Mz, statyczny | od 115 - od 20 Nm |
Maks. siła Fy | od 1260 - od 380 N |
Maks. siła Fz | od 1260 - od 380 N |
Maks. siła statyczna Fy | od 1600 - od 510 N |
Maks. siła statyczna Fz | od 1600 - od 510 N |
Materiał elementu prowadzącego | Stal ulepszana cieplnie - Twarde chromowanie, Stal ulepszana cieplnie |
Materiał obudowy | Stop aluminium, Anodowanie |
Materiał płyty spinającej | Stal - Stop aluminium, Anodowanie |
Pozycja zabudowy | Dowolna |
Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
Siła przesunięcia | od 15 - od 6 N |
