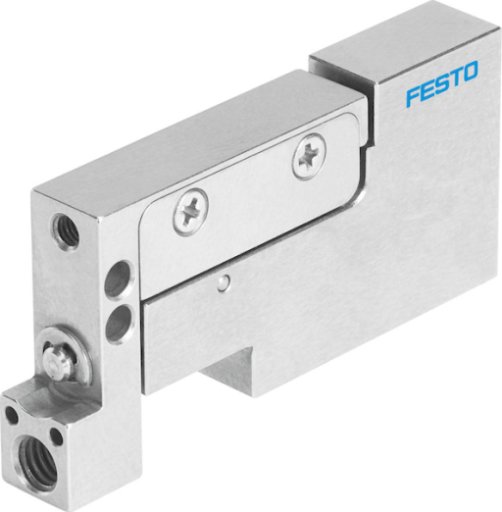

Jednostki-mini DGSC
Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
Ciśnienie robocze | 1 - 6 bar |
Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
Konstrukcja | Mechanizm jarzmowy, dwustronnego działania |
Maks. moment Mx | od 0,3 Nm |
Maks. moment My | od 0,4 Nm |
Maks. moment Mz | od 0,4 Nm |
Maks. siła Fy | od 20 N |
Maks. siła Fz | od 20 N |
Materiał obudowy | Stal wysokostopowa, nierdzewna |
Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
Materiał uszczelnień | NBR |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
Powtarzalność | 0,2 mm |
Pozycja zabudowy | Dowolna |
Prowadzenie | Prowadzenie na łożyskach kulkowych |
Przemieszczana masa własna | od 17 g |
Przyłącza pneumatyczne | M3 |
Skok | od 10 mm |
Sposób montażu | Z gwintem wewnętrznym i kółkiem |
