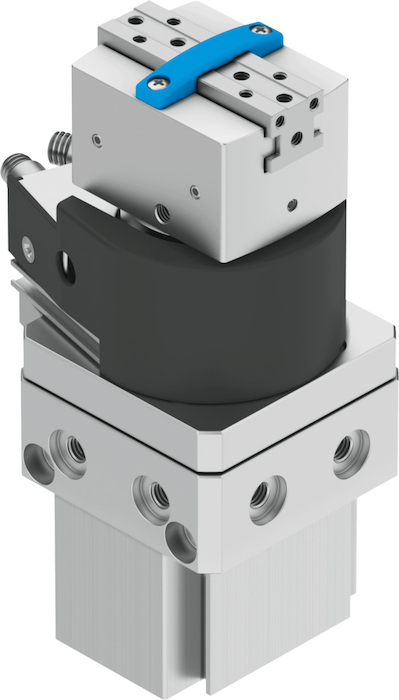

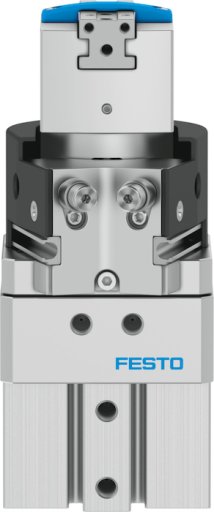

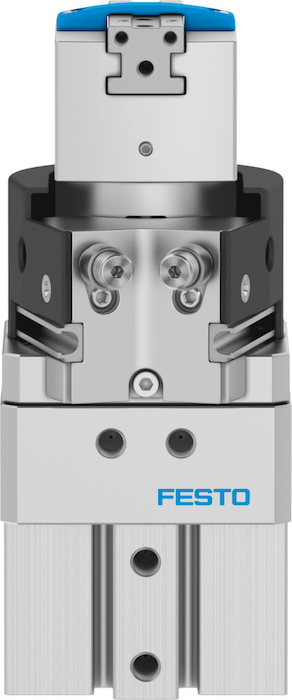

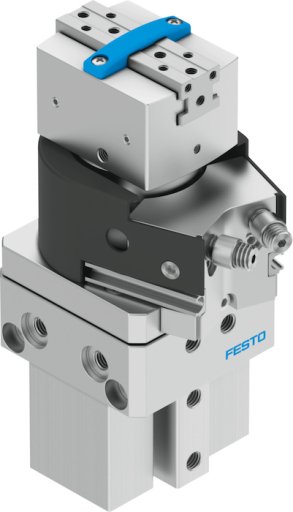

Jednostka obrotowa z chwytakiem HGDS

Jednostka obrotowa z chwytakiem HGDS

Amortyzacja napędu wahadłowego	P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron - CC: Amortyzatory z obu stron
Ciśnienie robocze	3 - 8 bar
Dokładna regulacja napędu wahadłowego	od -6 - od -2,5 deg
Funkcja chwytaka	Równoległy
Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closing	od 37 - od 84 N
Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) opening	od 42 - od 96 N
Kąt obrotu	od 210 deg
Klasa odporności na korozję CRC	2 – Średnia odporność na korozję
Konstrukcja	Z chwytakiem równoległym i napędem chwytaka, Napęd wahadłowy
Liczba szczęk chwytaka	od 2
Maks. luz kątowy na szczęce chwytaka ax, ay	od 0,1 deg
Maks. luz na szczęce chwytaka Sz	od 0,02 mm
Maks. masa na zewnętrzną szczękę chwytaka	od 30 - od 100 g
Maks. moment na szczęce chwytaka Mx, statyczny	od 6 - od 22 Nm
Maks. moment na szczęce chwytaka My, statyczny	od 6 - od 22 Nm
Maks. moment na szczęce chwytaka Mz , statyczny	od 6 - od 22 Nm
Maks. siła na szczęce chwytaka Fz, statyczna	od 90 - od 250 N
Materiał obudowy	Stop aluminium
Materiał pokrywy	Aluminium, POM - POM, Aluminium
Materiał szczęk chwytaka	Stal wysokostopowa, nierdzewna

Warianty produktu

Nr katalogowy

HGDS-PP-12-P-A-B Jednostka obrotowa z chwytakiem

HGDS-PP-12-P1-A-B Jednostka obrotowa z chwytakiem

HGDS-PP-12-YSRT-A-B Jednostka obrotowa z chwytakie m

HGDS-PP-16-P-A-B Jednostka obrotowa z chwytakiem

HGDS-PP-16-P1-A-B Jednostka obrotowa z chwytakiem

HGDS-PP-16-YSRT-A-B Jednostka obrotowa z chwytakie m

HGDS-PP-20-P-A-B Jednostka obrotowa z chwytakiem

HGDS-PP-20-P1-A-B Jednostka obrotowa z chwytakiem

HGDS-PP-20-YSRT-A-B Jednostka obrotowa z chwytakie m
