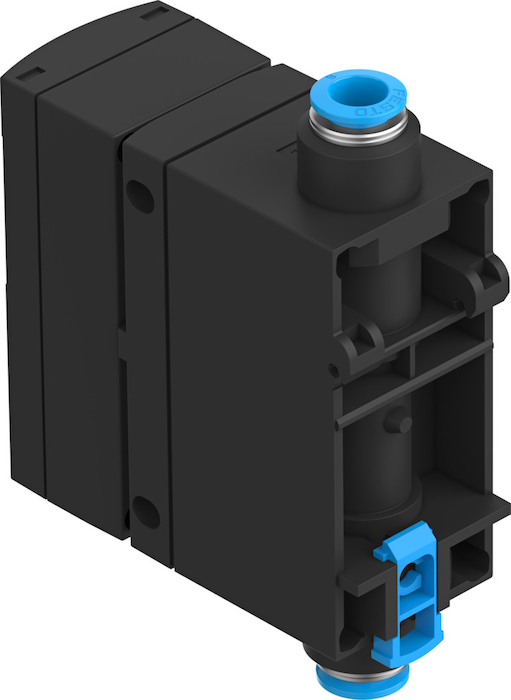

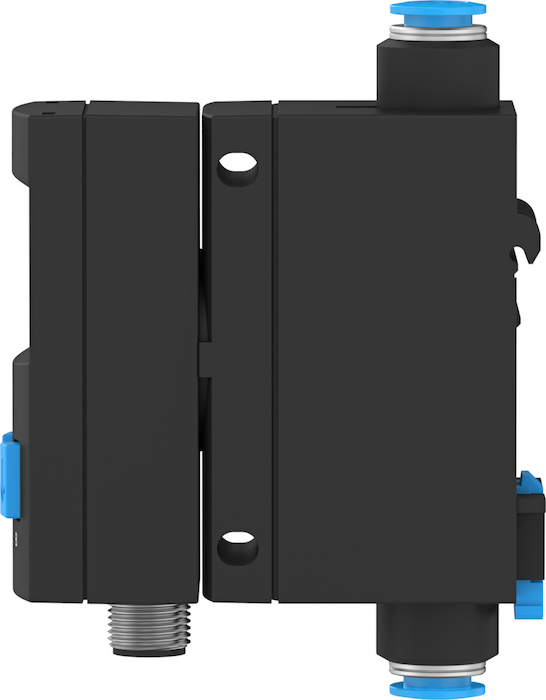

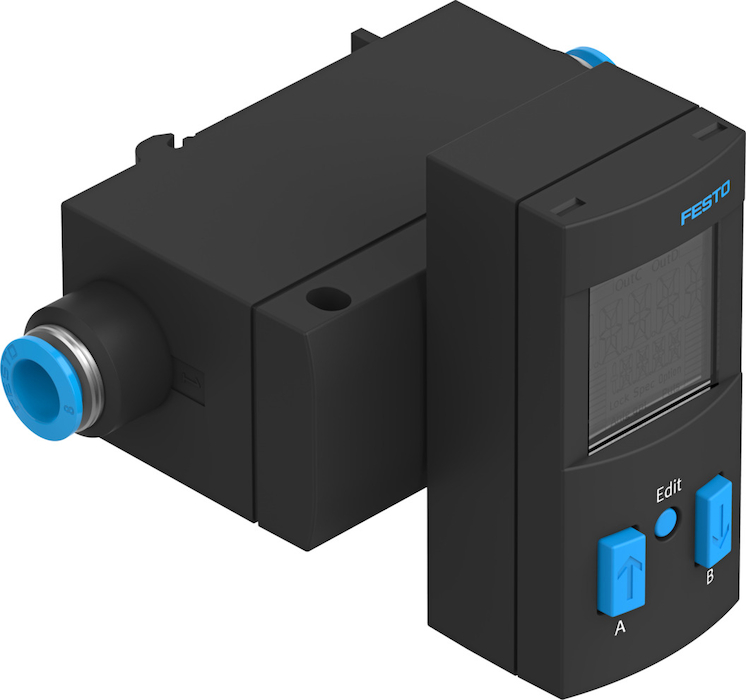

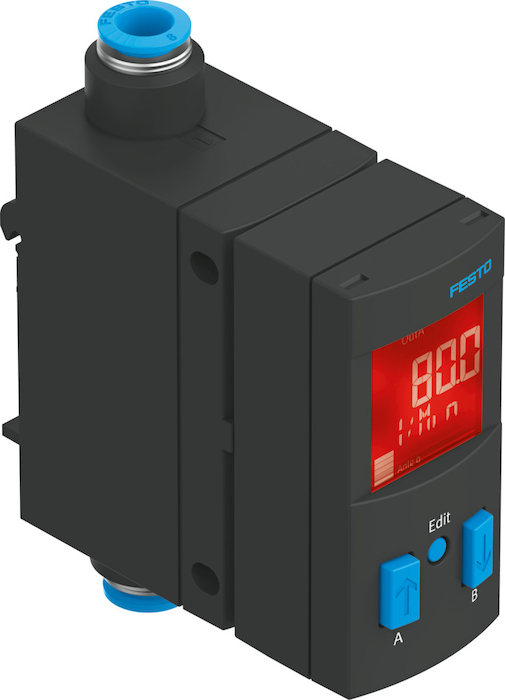

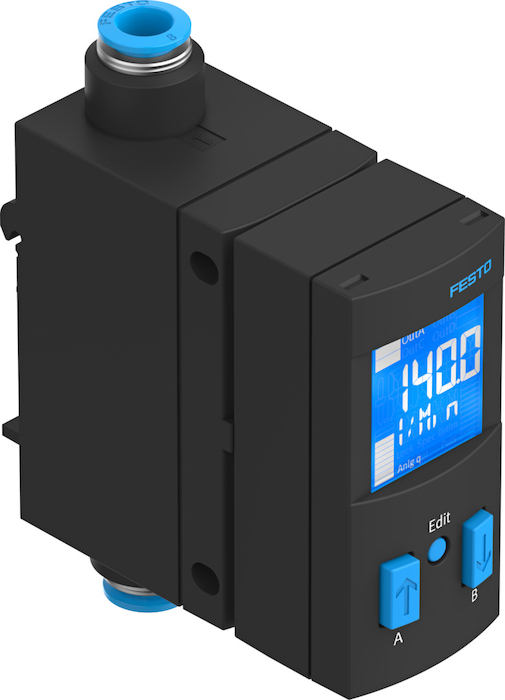

Name: SFAB-10U-HQ6-PNLK-PNVBA
SKU: FESTO-8162824
Price: 2305 PLN
Availability: OutOfStock

Tu jesteś:

Dane produktu
Dane podstawowe
Zdjęcia
Akcesoria
Symbol

00995566

Certyfikacja

RCM Mark

Znak CE (patrz deklaracja zgodności)

Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE

Znak UKCA (patrz deklaracja zgodności)

wg przepisów UK dot. EMV

Informacja o materiałach

Zgodność z dyrektywą RoHS

Wielkość pomiarowa

Masowe natężenie przepływu

Kierunek przepływu

jednokierunkowy

Zasada pomiaru

termiczny

Metoda pomiaru

Utrata ciepła

Wartość początkowa zakresu pomiaru przepływu

od 0.1 L2

Wartość końcowa zakresu pomiaru przepływu

od 10 L2

Wartość początkowa zakresu pomiaru temperatury

0 GC

Wartość końcowa zakresu pomiaru temperatury

50 GC

Ciśnienie robocze/MPA

do 1 MPA

Ciśnienie robocze/BAR

do 10 BAR

Medium robocze

Argon

Temperatura medium

do 50 GC

Temperatura otoczenia

do 50 GC

Temperatura znamionowa

23 GC

Dokładność wartości natężenia przepływu

± (3% o.m.v. + 0,3% FS)

Dokładność temperatury w ± °C

5 GC

Dokładność powtarzalności punktu zerowego w ± %FS

0.2 YUQ

Zakres dokładności powtarzalności w %±FS

0.8 YUQ

Zakres współczynnika temperaturowego w ± %FS/K

typ. 0,1%FS/K

Zakres wpływu ciśnienia w zakresie ± %FS/bar

0.5 FSB

Wyjście dwustanowe

Przełączalne 2 x PNP lub 2 x NPN

Funkcja przełączania

Komparator okienkowy

Funkcja elementu przełączającego

Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym

Czas załączenia

od 10 MS

Czas wyłączenia

od 10 MS

Maks. prąd wyjściowy

od 100 MA

Wyjście analogowe

0 - 10 V

Wartość początkowa charakterystyki przepływu

0 L2

Wartość końcowa charakterystyki przepływu

od 10 L2

Wartość początkowa krzywej temperatury

0 GC

Wartość końcowa krzywej temperatury

100 GC

Krzywa charakterystyki wyjściowej, wartość początkowa/V

0 V

Wartość końcowa krzywej charakterystyki wyjściowej/V

10 V

Krzywa charakterystyki wyjściowej, wartość początkowa/MA

4 MA

Wartość końcowa krzywej charakterystyki wyjściowej/MA

20 MA

Maks. rezystancja obciążeniowa wyjścia prądowego

500 OHM

Min. rezystancja obciążenia, wyjście napięciowe

od 20 KOH

Zabezpieczenie przeciwzwarciowe

tak

Odporność na przeciążenie

występuje

Protokół

IO-Link

IO-Link, Revision ID

V1.1

IO-Link, profil urządzenia

Function Extended identification

IO-Link, szybkość transmisji

COM3

IO-Link, obsługa SIO-Mode

Tak

IO-Link, typ portu

Class A

IO-Link, wyjście, długości danych procesowych

0 BIT

IO-Link, wejście, długości danych procesowych

64 BIT

IO-Link, zawartość danych procesowych IN

Wartość pomiarowa natężenia przepływu 16 bit MDC

IO-Link, zawartość danych serwisowych IN

Wartość pomiarowa objętości/masy 32 bit

IO-Link, minimalny czas cyklu

1.2 MS

IO-Link, konieczna pamięć danych

od 500 KB

Zakres napięcia roboczego DC

od 15 do 30 V

Prąd jałowy

od 90 MA

Ochrona przed zmianą polaryzacji

do wszystkich przyłączy elektrycznych

Przyłącze elektryczne 1, rodzaj przyłącza

Wtyczka

Przyłącze elektryczne 1, technika przyłączeniowa

M12x1, kodowanie A wg EN 61076-2-101

Przyłącze elektryczne 1, liczba pinów/żył

od 5

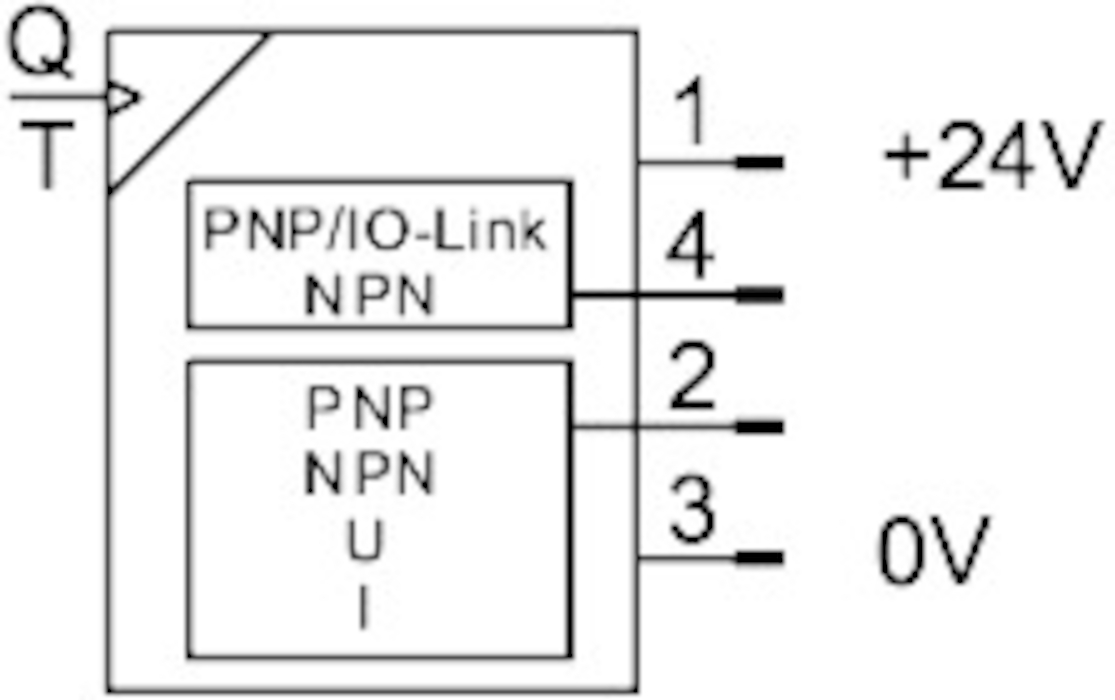

Przyłącze elektryczne 1, układ połączeń

00995383

Typ mocowania

Przy pomocy otworów przelotowych

Pozycja montażu

dowolny

Przyłącze pneumatyczne

dla przewodu o średnicy zewn. Ø 6 mm

Waga produktu

od 160 G

Materiał obudowy

Wzmocniony poliamid

Rodzaj wskazania

Podświetlany LCD, wielokolorowy

Wyświetlane jednostki

g

Opcje ustawień

IO-Link

Zabezpieczenie przed manipulacją

IO-Link

Stopień ochrony/

III

Spadek ciśnienia

od 100 MBA

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L
