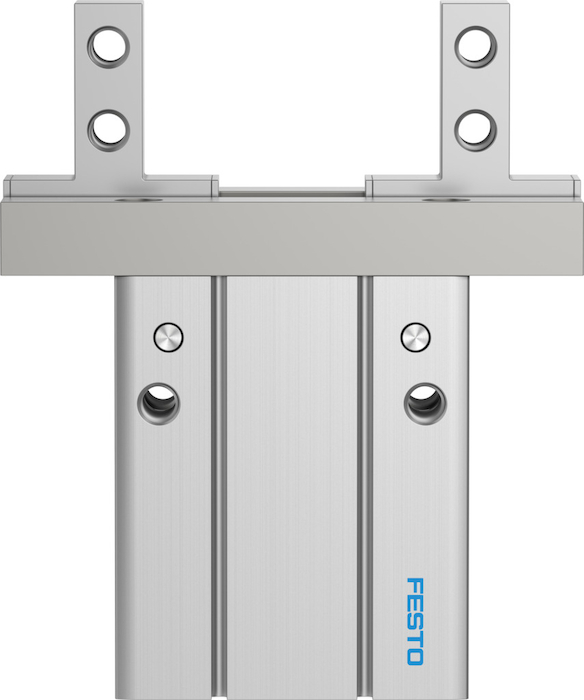

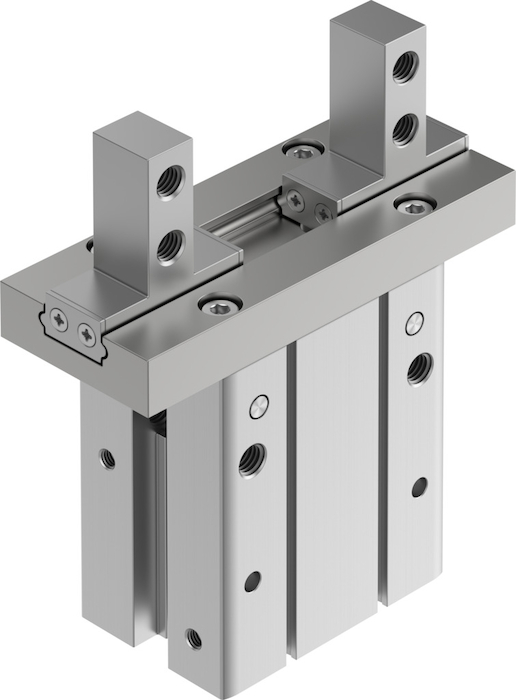

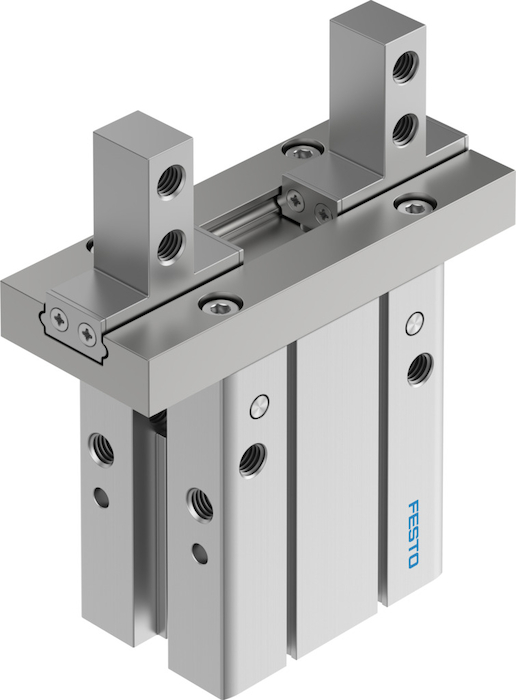

Name: DHPC-40-A-S-1 Chwytak równoległy
SKU: FESTO-8116895
Price: 3322.06 PLN
Availability: OutOfStock

Tu jesteś:

Dane produktu
Dane podstawowe
Zdjęcia
Akcesoria
Zabezpieczenie siły chwytania

przy otwieraniu

Konstrukcja

Kierunek przyłączenia z boku

Prowadnica

Prowadzenie na łożyskach kulkowych

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Dokładność powtarzalności chwytaka

od 0.02 MM

Liczba szczęk chwytaka

2

Typ napędu

pneumatyczny

Pozycja montażu

dowolny

Sposób działania

dwustronnego działania

Funkcja chwytaka

Równolegle

Symbol

00991894

Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie

od 777.2 N

Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie

od 717.2 N

Ciśnienie robocze/MPA

od 0.1 do 0.8 MPA

Ciśnienie robocze/BAR

od 1 do 8 BAR

Ciśnienie robocze/PSI

od 14.5 do 116 PSI

Maks. częstotliwość robocza chwytaka

od 1 HZ

Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)

od 158 MS

Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)

od 153 MS

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-B2-L

Temperatura otoczenia

od -10 do 60 GC

Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie

od 388.6 N

Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie

od 358.6 N

Masowy moment bezwładności

od 14.87 KGC

Maks. siła na szczękach chwytaka Fz, statyczna

245 N

Maks. moment na szczęce chwytaka Mx, statyczny

2.3 NM

Maks. moment na szczęce chwytaka My statyczny

4.5 NM

Maks. moment na szczęce chwytaka Mz statyczny

2.3 NM

Waga produktu

od 1369 G

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne

M5

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał obudowy

Aluminium anodowane

Materiał szczęk chwytaka

Stal wysokostopowa nierdzewna
