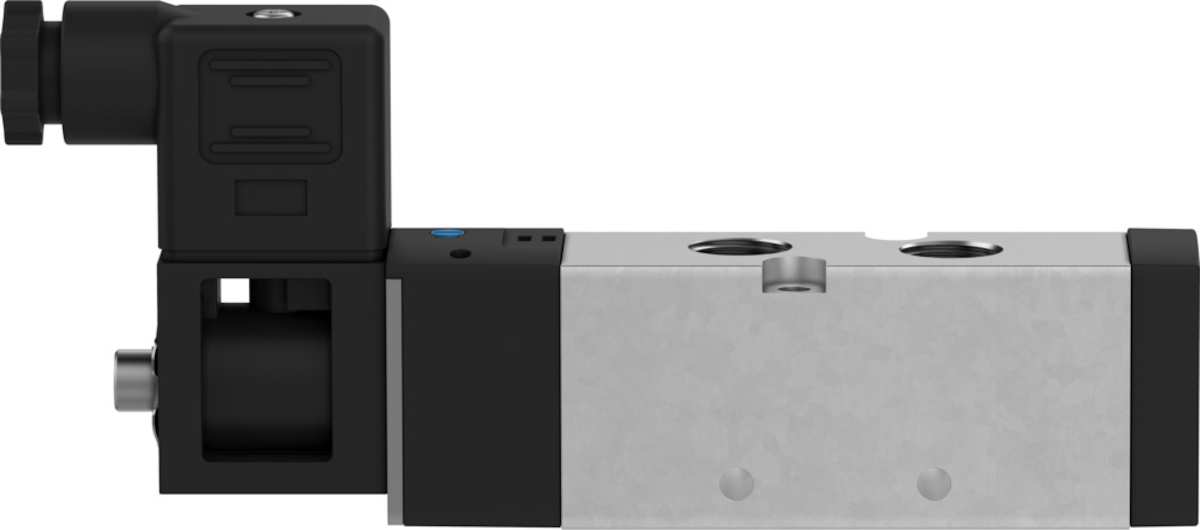

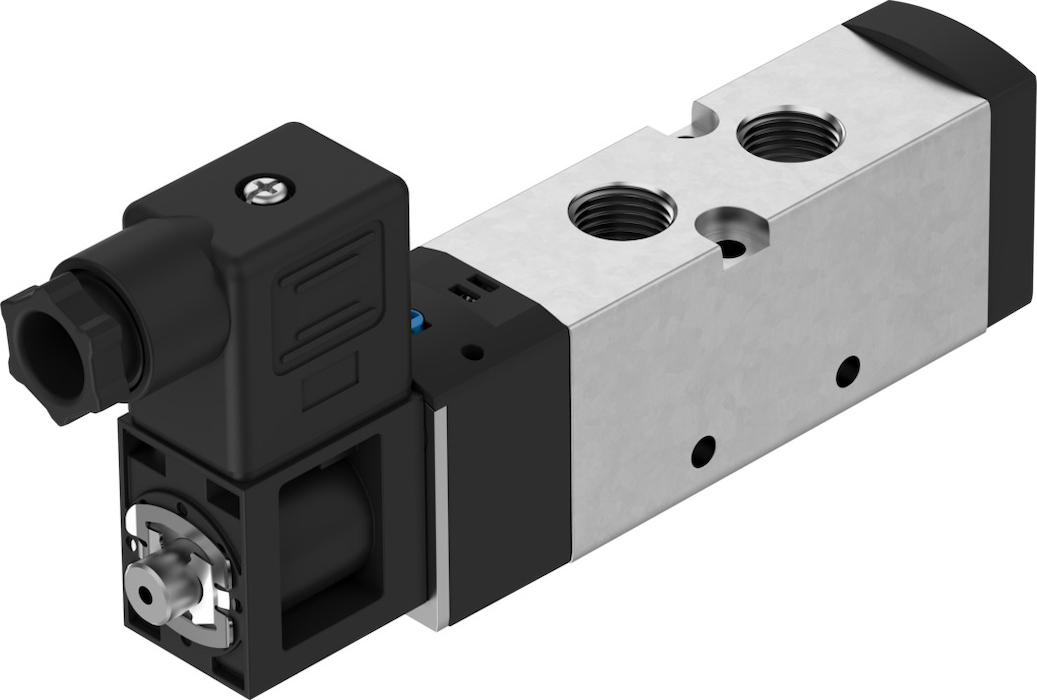

Name: VUVS-LK25-M52-AD-G14-1B2+GL-S Elektrozawór
SKU: FESTO-8060305
Price: 394.3 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Zawory
Zawory rozdzielające uruchamiane elektrycznie i p
Uniwersalne zawory rozdzielające
Zawory VUVS
VUVS-LK25-M52-AD-G14-1B2+GL-S Elektrozawór

Dane produktu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

5/2 monostabilny

Wielkość zaworu

26.5 MM

Stopień ochrony

IP65

Ciśnienie robocze/MPA

od 0.15 do 0.8 MPA

Ciśnienie robocze/BAR

od 1.5 do 8 BAR

Konstrukcja

Zawór tłoczkowo-suwakowy

Sposób powrotu

sprężyna pneumatyczna

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Pomocnicze sterowanie ręczne

z blokadą

Rodzaj sterowania

sterowanie pilotem

Przyłącze zasilania powietrzem pilotów

wew.

Kierunek przepływu

jednokierunkowy

Symbol

00991049

Pokrycie

przekrycie dodatnie

Wartość b

od 0.45

Wartość C

od 3.86 LSB

Czas wyłączania

od 22 MS

Czas włączania

od 20 MS

Czas pracy ciągłej

100%

Przyłącze dla otworu odpowietrzającego

nie przewodowe

Przyłącze pneumatyczne 4

G1/4

Materiał suwaka tłokowego

Stop aluminium do przeróbki plastycznej

Pozycja montażu

dowolny

Maks. dodatni impuls testowy przy sygnale 0

od 2500 MIS

Maks. ujemny impuls testowy na 1 sygnale

od 1100 MIS

Parametry cewki

24 V DC: 3,3 W

Dopuszczalne wahania napięcia

+/- 10 %

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Odporność na drgania

Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo

1 - niskie obciążenie korozyjne

Zgodność z LABS

VDMA24364-strefa III

Temperatura medium

od -5 do 50 GC

Medium sterujące (dla pilotów)

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Temperatura otoczenia

od -5 do 50 GC

Waga produktu

od 274 G

Przyłącze elektryczne

3-pin

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne 1

G1/4

Przyłącze pneumatyczne 2

G1/4

Przyłącze pneumatyczne 3

G1/4

Przyłącze pneumatyczne 5

G1/4

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

HNBR

Materiał obudowy

Stop aluminium do przeróbki plastycznej
