VUVS-L20-P53E-MD-G18-F7-1C1 Elektrozawór FESTO-575266

numer katalogowy: FESTO-575266
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu

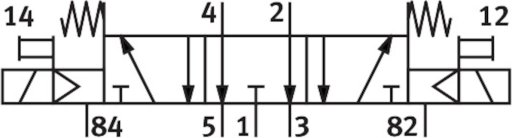

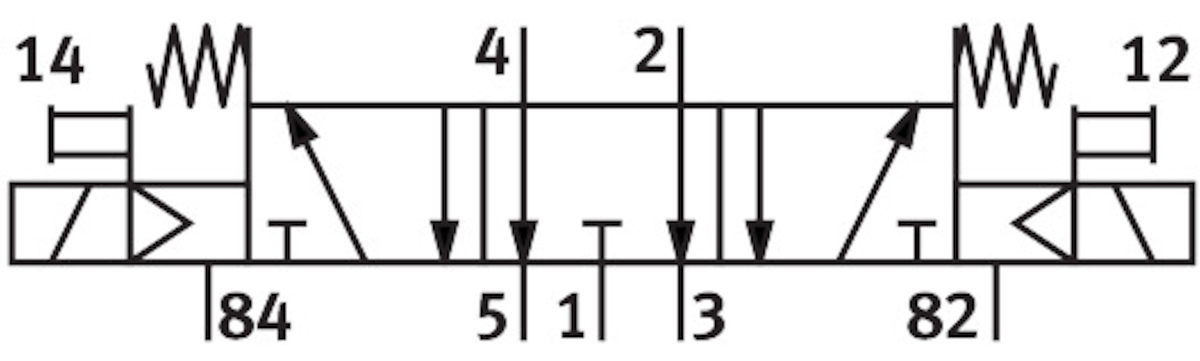

  • Funkcja zaworu
    5/3 odpowietrzony
    Wielkość zaworu
    21  MM
    Czas przełączania
    od 24  MS
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od 0.25 do 1  MPA
    Ciśnienie robocze/BAR
    od 2.5 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna mechaniczna
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    wew.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00991036
    Pokrycie
    przekrycie dodatnie
    Wartość b
    od 0.35
    Wartość C
    od 2.5  LSB
    Czas wyłączania
    od 44  MS
    Czas włączania
    od 13  MS
    Czas pracy ciągłej
    100%
    Przyłącze dla otworu odpowietrzającego
    nie przewodowe
    Przyłącze pneumatyczne 4
    G1/8
    Materiał suwaka tłokowego
    Nierdzewna stal stopowa
    Pozycja montażu
    dowolny
    Certyfikacja
    c UL us - Recognized (OL)
    Maks. dodatni impuls testowy przy sygnale 0
    od 1900  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 2700  MIS
    Parametry cewki
    24 V DC: 2,6 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -10 do 60  GC
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -10 do 60  GC
    Waga produktu
    od 263  G
    Przyłącze elektryczne
    Kształt C
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne 1
    G1/8
    Przyłącze pneumatyczne 2
    G1/8
    Przyłącze pneumatyczne 3
    G1/8
    Przyłącze pneumatyczne 5
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Materiał śrub
    Stal, ocynkowana
