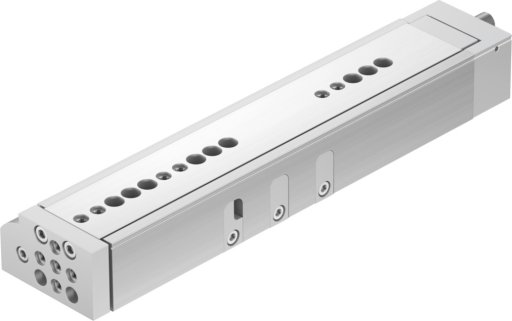

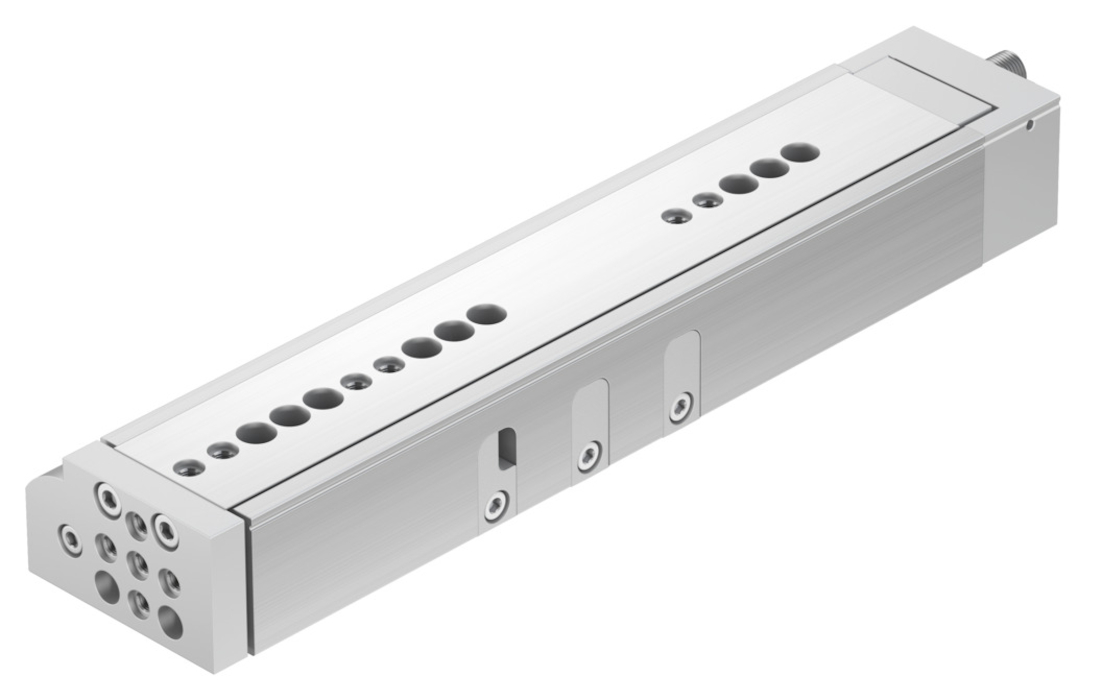

Name: DGSL-12-150-EA Jednostka mini
SKU: FESTO-570186
Price: 5513.87 PLN
Availability: OutOfStock

Tu jesteś:

Dane produktu
Dane podstawowe
Zdjęcia
Akcesoria
Skok

od 150 MM

Ø tłoka

16 mm

Tryb pracy jednostki napędowej

Płyta spinająca

Amortyzacja

krótkie, elastyczne pierścienie/płytki amortyzujące z obu stron

Pozycja montażu

dowolny

Prowadnica

Prowadnica na łożyskach kulkowych z koszykiem

Konstrukcja

Jarzmo

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Symbol

00991263

Ciśnienie robocze/MPA

od 0.1 do 0.8 MPA

Ciśnienie robocze/BAR

od 1 do 8 BAR

Maks. prędkość

od 0.8 M/S

Sposób działania

dwustronnego działania

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-B1/B2-L

Temperatura otoczenia

do 60 GC

Energia uderzenia w pozycjach końcowych

od 0.25 NM

Maks. siła Fy

od 1400 N

Maks. siła Fz

od 1400 N

Maks. moment Mx

od 20 NM

Maks. moment My

od 15 NM

Maks. moment Mz

od 15 NM

Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie

od 104 N

Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie

od 121 N

Ruchoma masa własna

od 614 G

Waga produktu

od 1524 G

Przyłącza alternatywne

patrz rysunek produktu

Przyłącze pneumatyczne

M5

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał pokrywy

Stop aluminium do przeróbki plastycznej

Materiał uszczelnień

HNBR

Materiał obudowy

Stop aluminium do przeróbki plastycznej

Materiał tłoczyska

Nierdzewna stal stopowa
