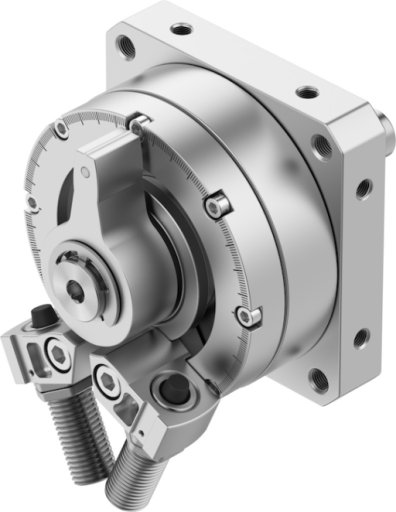

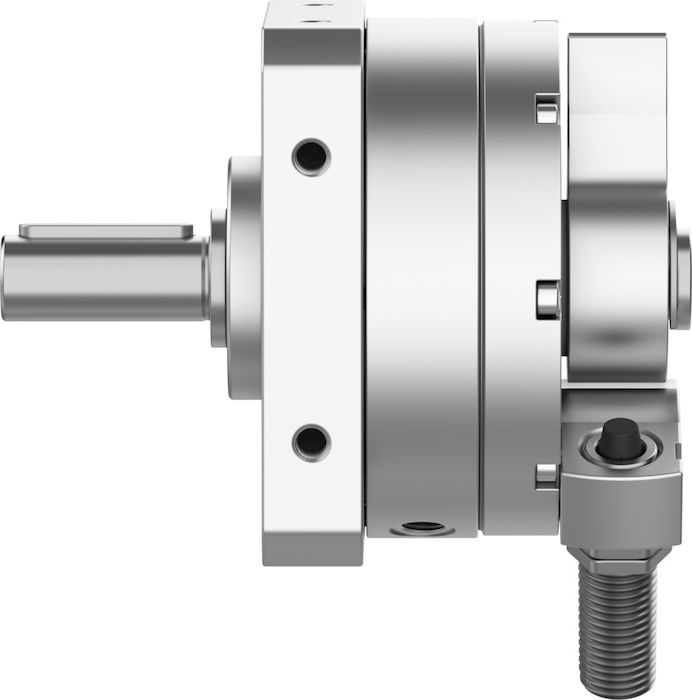

FESTO-566213 | DSM-63-270-P1-A-B Napęd wahadłowy

Tu jesteś:

Dane produktu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

63

Kąt amortyzacji

6 DEG

Kąt obrotu

do 240 DEG

Amortyzacja

Z elastycznymi pierścieniami / płytkami amortyzującymi z obu stron z stałym ogranicznikiem

Pozycja montażu

dowolny

Sposób działania

dwustronnego działania

Konstrukcja

Tłok łopatkowy

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Symbol

00991265

Ciśnienie robocze/MPA

od 0.15 do 1 MPA

Ciśnienie robocze/BAR

od 1.5 do 10 BAR

Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)

1.6 HZ

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-B1/B2-L

Temperatura otoczenia

od -10 do 60 GC

Maks. siła osiowa

500 N

Maks. siła promieniowa

500 N

Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)

od 40 NM

Dopuszczalny masowy moment bezwładności

od 0.45 KGY

Waga produktu

od 5090 G

Typ mocowania

Przy pomocy gwintu wewnętrznego

Przyłącze pneumatyczne

G1/4

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał wałka napędu

Stal

Materiał uszczelnień

TPE-U(PU)

Materiał obudowy

Stop aluminium do przeróbki plastycznej
