- VSVA-B-P53E-ZD-A2-1T1L Elektrozawór
VSVA-B-P53E-ZD-A2-1T1L Elektrozawór FESTO-539187
numer katalogowy: FESTO-539187
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria

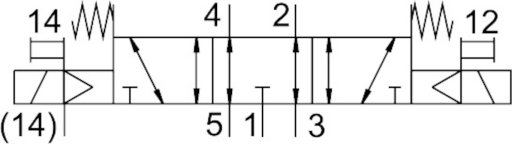

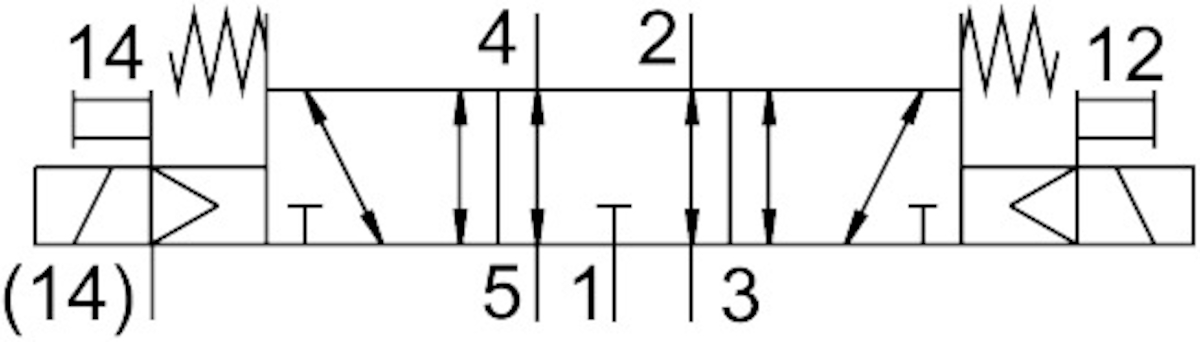

- Charakterystyka cewki24 V DC: 1,6 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 15 msCzas przełączania przy wyłączaniuod 44 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieCSA (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/3 odpowietrzonyKierunek przepływuDowolnaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1500 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 800 µsMateriał obudowyPA, Aluminium-odlew ciśnieniowyMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalne napięcie robocze DCod 24 VNormalny przepływ nominalnyod 450 l/minOdporność na piki napięciaod 2,5 kVOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięcie, Z blokadą, Z zaślepkąPozycja zabudowyDowolnaPrzekryciePositive overlapPrzepływ zaworuod 700 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 500 l/minPrzepływ zaworu na wyspie zaworowejod 450 l/minPrzepływ zaworu na wyspie zaworowej z zoptymalizowanym przepływemod 480 l/minPrzyłącze elektryczneWg ISO 15407-2, Plug-inPrzyłącze odpowietrzenia pilotów 82/84Do wyboru:, przewodowe, odpowietrzenie nie jest zgodne z normąPrzyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Stopień zanieczyszczenia3Szerokość zabudowyod 18 mmTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 191 gWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówZewnętrzne, WewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1,6 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 15 msCzas przełączania przy wyłączaniuod 44 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieCSA (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/3 odpowietrzonyKierunek przepływuDowolnaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1500 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 800 µsMateriał obudowyPA, Aluminium-odlew ciśnieniowyMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
639,64 zł netto
786,76 zł brutto
