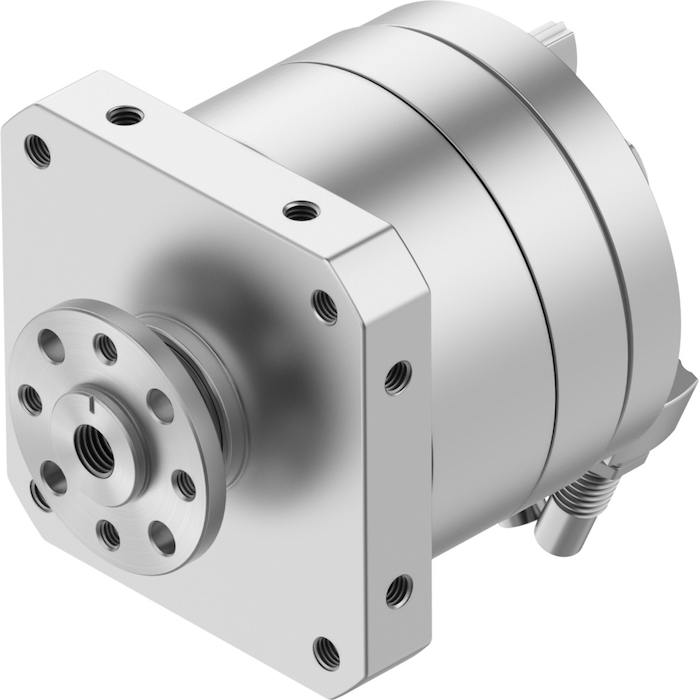

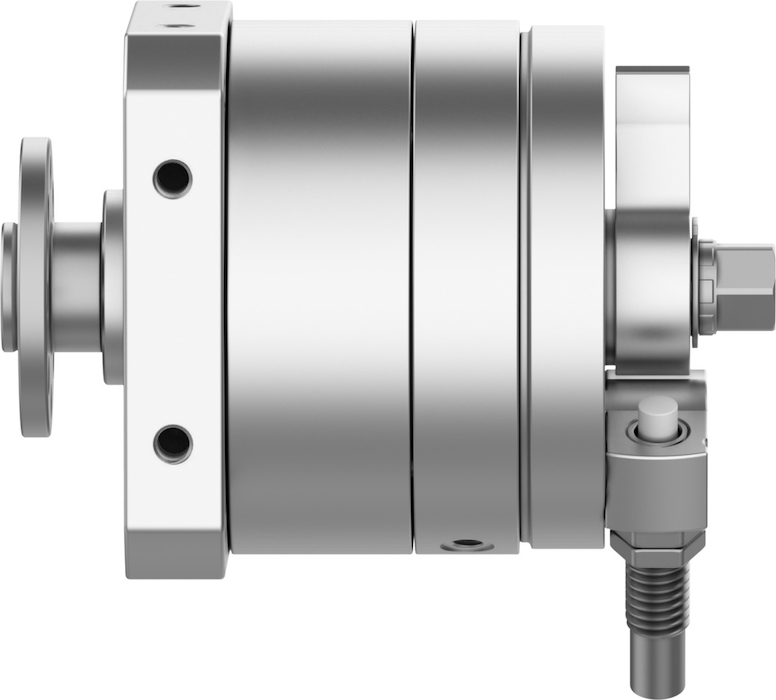

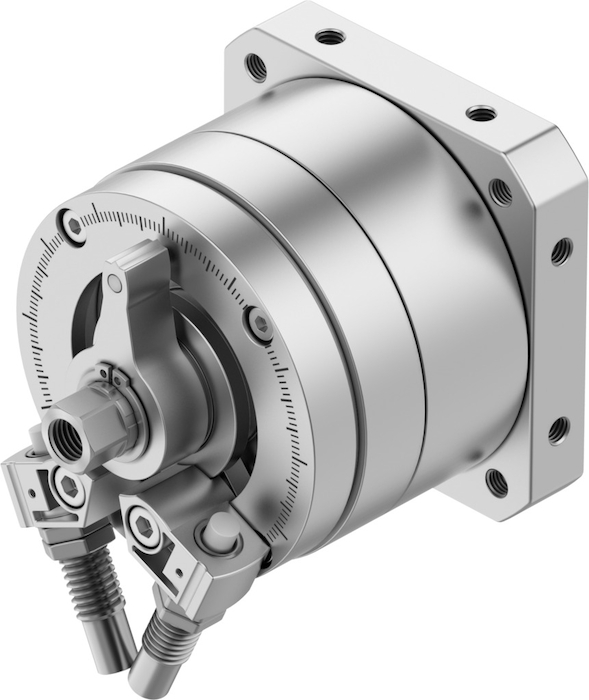

FESTO-1145101 | DSM-T-25-270-CC-FW-A-B Napęd wahadłowy

Tu jesteś:

Dane produktu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

25

Kąt amortyzacji

10 DEG

Kąt obrotu

do 246 DEG

Amortyzacja

Amortyzatory w obu położeniach końcowych

Pozycja montażu

dowolny

Sposób działania

dwustronnego działania

Konstrukcja

Tłok łopatkowy

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Symbol

00991265

Ciśnienie robocze/MPA

od 0.2 do 1 MPA

Ciśnienie robocze/BAR

od 2 do 10 BAR

Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)

1 HZ

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-B2-L

Temperatura otoczenia

od -10 do 60 GC

Maks. siła osiowa

50 N

Maks. siła promieniowa

120 N

Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)

od 10 NM

Dopuszczalny masowy moment bezwładności

od 0.03 KGY

Waga produktu

od 1005 G

Typ mocowania

Przy pomocy gwintu wewnętrznego

Przyłącze pneumatyczne

M5

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał wałka napędu

Stal

Materiał uszczelnień

TPE-U(PU)

Materiał obudowy

Stop aluminium do przeróbki plastycznej
