Instalacja elektrolizy wody alkalicznej – rola zaworów w elektrolizerze
Uprzemysłowienie elektrolizy wody w Niemczech ma przyspieszyć projekt: „Elektroliza wyprodukowana w Badenii-Wirtembergii”. Szczególnie w kontekście rosnącej świadomości konieczności realizacji celów paryskich w zakresie ochrony klimatu i rosnącej presji na działanie należy jak najszybciej wypracować nowe, opłacalne w dłuższej perspektywie możliwości dla gospodarki, zwłaszcza dla przedsiębiorstw przemysłowych. Kluczową technologią jest tu elektroliza wody. Umożliwia produkcję wodoru z wody i energii elektrycznej, pomagając w ten sposób równoważyć wahania w dostawach energii elektrycznej z odnawialnych źródeł. Energia odnawialna może być magazynowana i dostępna do dalszego dostarczania w przypadku zastoju wiatru lub niskiego nasłonecznienia.
Również tutaj Goetze jest Twoim partnerem w zakresie bezpieczeństwa
Zawory bezpieczeństwa Goetze wykonane ze stali nierdzewnej i brązu chronią zarówno fazę gazową, jak i dopływ wody do elektrolizera przed nadmiernym ciśnieniem. Dzięki produkcji wolnej od oleju i smaru oraz dopuszczeniu zgodnie z ATEX, nasze zawory bezpieczeństwa są optymalnie zaprojektowane do stosowania w zastosowaniach wodorowych.

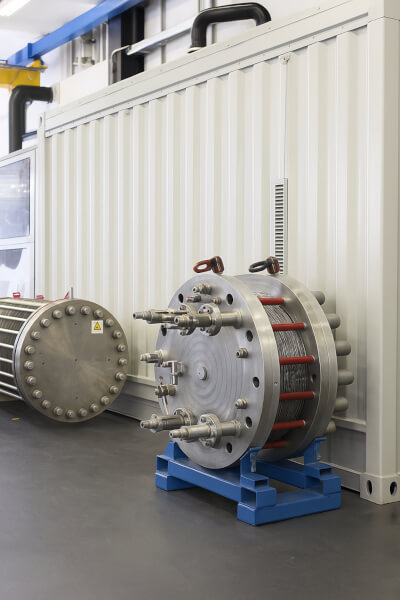

Elektrolizer klasy MWel wyprodukowany w Badenii-Wirtembergii
Jako instytut badawczy zorientowany na przemysł, Centrum Badań nad Energią Słoneczną i Wodorem Baden-Württemberg (ZSW) współpracuje z firmami z sektora inżynieryjnego lub producentami komponentów, między innymi nad rozwojem i poszerzaniem lokalnego krajobrazu wodorowego.
Celem jest produkcja elektrolizera produkowanego seryjnie, głównie poprzez tworzenie regionalnej wartości w postaci spółek z Badenii-Wirtembergii, aby podkreślić i wzmocnić przyszłość i konkurencyjność tych firm.
Obecny elektrolizer, zwany także demonstratorem, służy jako „prezentacja elektrolizy” umożliwiająca zainicjowanie transferu technologii produkcji elektrolizy w państwie z kluczowymi partnerami w całym łańcuchu wartości. Dzięki współpracy z przemysłem prototypy i dobre koncepcje przekształcane są w produkty produkowane seryjnie.

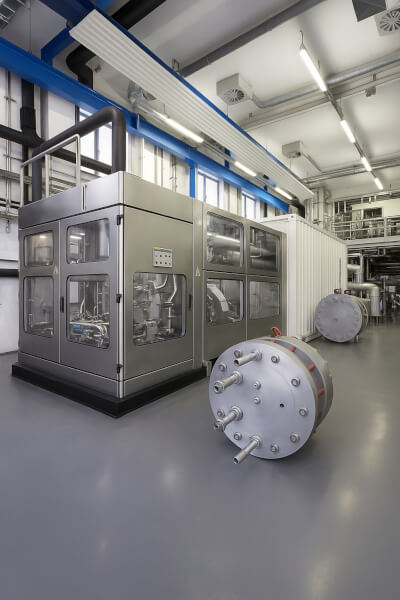

Produkcja wodoru - szczegółowy opis demonstratora systemu (elektrolizera)
Demonstratorem jest instalacja do elektrolizy wody alkalicznej o mocy 1 MWel z 2 pionami elektrolizy.
Nadbudowa kontenera ET i ramy roślinnej
Wkładanie wszystkich komponentów
Ukończenie trasy rurociągu ługu
Technologia procesu gazowego wykończeniowego
Struktura podsystemów
chłodzenie
zaopatrzenie w wodę VE
azot
pneumatyka
Integracja podsystemów elektrycznych
prostownik
technologia pomiarowa i kontrolna
szafa sterownicza i sprzęt sterujący
oprogramowanie/PCS7
Test szczelności, uruchomienie podsystemów
Pozwolenie na eksploatację (BetrSichV)
Deklaracja zgodności (oznakowanie CE)
W elektrolizerze, zastosowane zostały następujące serie:

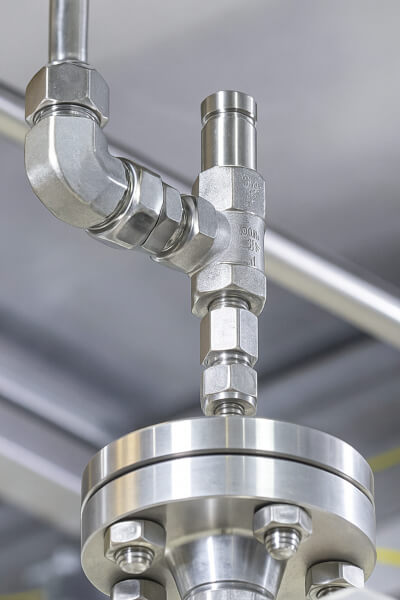

Seria 461: Kątowy zawór bezpieczeństwa ze stali nierdzewnej z uszczelką PTFE został oczyszczony z oleju i smaru do stosowania na życzenie w połączeniu z wodorem. Wyposażony w te cechy, zawór ze stali nierdzewnej serii 461 chroni fazę gazową elektrolizera. Do zastosowań tlenowych dostępna jest specjalna wersja GOX (wykorzystanie specjalnych materiałów, w tym produkcja bez oleju i smaru).

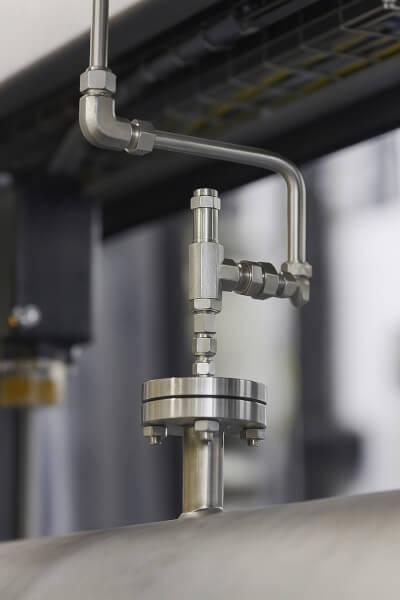

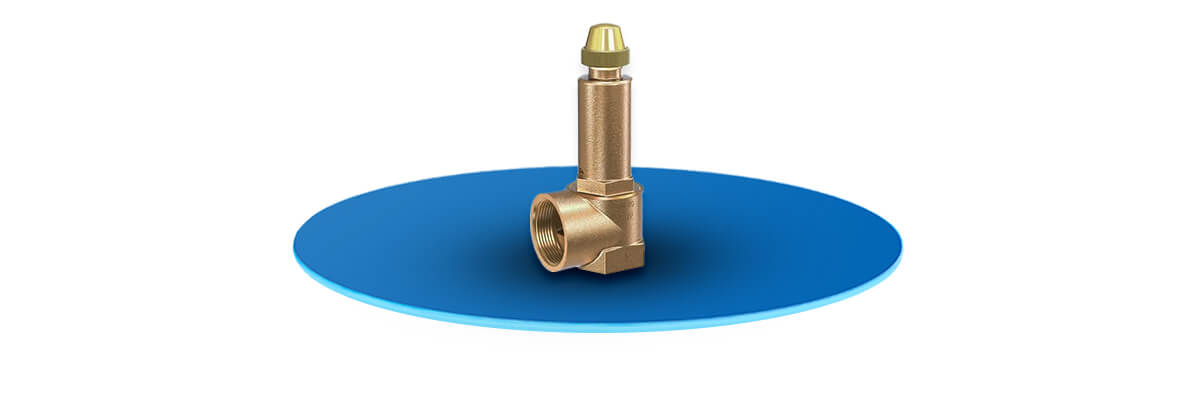

Seria 652: Kątowy zawór bezpieczeństwa serii 652 do wody wykonany z brązu chroni dopływ wody do elektrolizera i dlatego jest stosowany w fazie ciekłej.
Ponieważ cały system podlega dyrektywie ATEX, zażądano również odbioru zgodnie z ATEX dla wszystkich zainstalowanych zaworów bezpieczeństwa i załączono odpowiednie certyfikaty.
