Zjawisko, metoda Dopplera w pneumatyce
Współczesne zakłady przemysłowe coraz większą wagę przywiązują do monitorowania mediów energetycznych. Wśród nich szczególne miejsce zajmuje sprężone powietrze, które często określane jest mianem „czwartego medium energetycznego” obok energii elektrycznej, gazu i wody. Koszty jego wytwarzania mogą stanowić nawet kilkanaście procent całkowitych kosztów energii przedsiębiorstwa, dlatego dokładny pomiar przepływu staje się kluczowym elementem zarządzania efektywnością energetyczną.
Jedną z metod wykorzystywanych w technice pomiarowej jest efekt Dopplera. Zjawisko to znajduje zastosowanie w wielu dziedzinach techniki – od radarów policyjnych, przez medycynę, aż po przemysłowe przepływomierze ultradźwiękowe. W przypadku pomiarów przepływu gazów i sprężonego powietrza efekt Dopplera stanowi interesującą alternatywę dla metod termicznych, różnicowo-ciśnieniowych czy wirowych. Jego wykorzystanie umożliwia bezkontaktowe określenie prędkości przepływu medium na podstawie analizy zmian częstotliwości odbitych fal ultradźwiękowych.
W praktyce przemysłowej technologia ta wykorzystywana jest przede wszystkim tam, gdzie występują cząstki rozpraszające fale ultradźwiękowe lub gdy warunki procesu utrudniają zastosowanie innych metod pomiarowych.
Czym jest efekt Dopplera?
Efekt Dopplera to zjawisko fizyczne polegające na zmianie częstotliwości fali odbieranej przez obserwatora w wyniku względnego ruchu źródła i odbiornika.
Najprostszym przykładem jest sygnał syreny karetki:
podczas zbliżania się pojazdu słyszymy wyższy ton,
podczas oddalania się – niższy.
Dokładnie ta sama zasada wykorzystywana jest w przepływomierzach ultradźwiękowych. Jeżeli fala ultradźwiękowa zostanie wysłana do przepływającego medium zawierającego cząstki, krople cieczy lub pęcherzyki gazu, część energii odbija się od tych obiektów. Jeżeli poruszają się one wraz z przepływem, częstotliwość sygnału powracającego do czujnika ulega zmianie.
Przesunięcie częstotliwości określa zależność:
fD = (2 f0 v cosθ) / c
gdzie:
fD – przesunięcie dopplerowskie,
f0 – częstotliwość emitowanej fali,
v – prędkość przepływu,
θ – kąt pomiędzy kierunkiem przepływu a wiązką ultradźwięków,
c– prędkość rozchodzenia się dźwięku w medium.
Na podstawie zmierzonego przesunięcia częstotliwości można wyznaczyć lokalną prędkość przepływu, a następnie obliczyć strumień objętościowy lub masowy.
Zasada działania przepływomierza dopplerowskiego
Przepływomierz wykorzystujący efekt Dopplera składa się z:
generatora ultradźwięków,
przetwornika nadawczo-odbiorczego,
układu analizy sygnału,
elektroniki obliczeniowej.
Proces pomiarowy przebiega następująco:
Nadajnik emituje fale ultradźwiękowe do wnętrza rurociągu.
Fale napotykają poruszające się cząstki lub niejednorodności medium.
Odbity sygnał wraca do czujnika.
Elektronika analizuje zmianę częstotliwości.
Wyznaczana jest prędkość przepływu.
Na podstawie przekroju rurociągu obliczany jest przepływ objętościowy.
Metoda ta jest szczególnie skuteczna w mediach zawierających cząstki rozpraszające fale ultradźwiękowe.
Efekt Dopplera a sprężone powietrze
W przypadku sprężonego powietrza sytuacja jest bardziej złożona niż przy pomiarze przepływu cieczy.
Czyste i osuszone sprężone powietrze charakteryzuje się:
niewielką gęstością,
małą ilością naturalnych reflektorów ultradźwięków,
słabym rozpraszaniem fal akustycznych.
Oznacza to, że klasyczny przepływomierz dopplerowski nie zawsze może pracować z wymaganą dokładnością.
Dlatego w instalacjach sprężonego powietrza częściej wykorzystuje się:
przepływomierze termiczne,
przepływomierze wirowe (Vortex),
przepływomierze różnicowo-ciśnieniowe,
przepływomierze ultradźwiękowe czasu przejścia (Transit Time).
Jednak efekt Dopplera nadal znajduje zastosowanie:
przy pomiarach wilgotnego sprężonego powietrza,
w układach zanieczyszczonych aerozolami olejowymi,
podczas diagnostyki przepływów gazów procesowych,
w specjalistycznych systemach monitoringu przemysłowego.
Doppler a metoda czasu przejścia
Przepływomierze ultradźwiękowe można podzielić na dwie główne grupy:
Metoda Dopplera
Wymaga obecności cząstek odbijających ultradźwięki. Zalety:
możliwość pracy w zabrudzonych mediach,
dobra skuteczność przy obecności kropli lub zawiesin,
możliwość pomiaru przepływów niejednorodnych.
Wady:
ograniczona dokładność dla czystych gazów,
zależność od ilości cząstek rozpraszających.
Metoda czasu przejścia (Transit Time)
Analizuje różnicę czasu propagacji sygnału zgodnie i przeciwnie do kierunku przepływu. Jest obecnie dominującą technologią w pomiarach przepływu gazów i sprężonego powietrza. Zalety:
wysoka dokładność,
brak zależności od zanieczyszczeń,
możliwość pomiaru bardzo czystych gazów.
Wady:
wyższe wymagania instalacyjne,
większa wrażliwość na zaburzenia profilu przepływu.
Zastosowania przemysłowe efektu Dopplera
Pomimo ograniczeń związanych z pomiarem czystego sprężonego powietrza efekt Dopplera znajduje zastosowanie w wielu obszarach przemysłu.
Pomiar przepływu gazów procesowych zawierających cząstki stałe.
Energetyka
Monitoring przepływu spalin i gazów technologicznych.
Gospodarka wodno-ściekowa
Pomiar przepływu mediów zawierających zawiesiny.
Hutnictwo i przemysł ciężki
Kontrola przepływu mieszanin gazowych o dużej zawartości pyłów.
Diagnostyka przepływów wilgotnego powietrza oraz mediów o podwyższonej zawartości aerozoli.

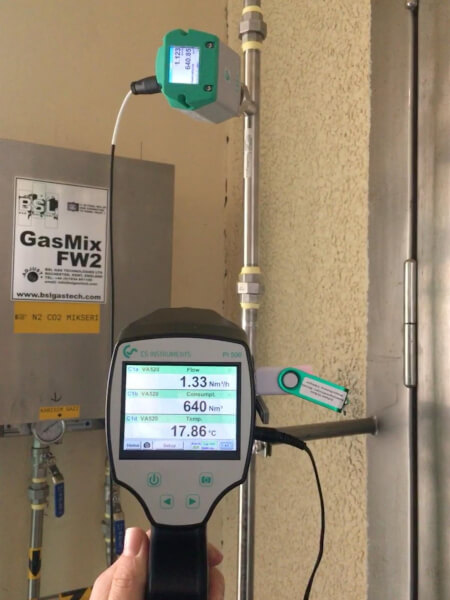

Znaczenie dokładnego pomiaru przepływu sprężonego powietrza
W nowoczesnym zakładzie produkcyjnym pomiar przepływu nie służy wyłącznie do kontroli procesu. Dane z przepływomierzy wykorzystywane są do:
rozliczania kosztów między wydziałami,
wykrywania nieszczelności,
monitorowania efektywności sprężarek,
zarządzania energią zgodnie z ISO 50001,
analiz KPI systemów pneumatycznych,
planowania konserwacji predykcyjnej.
W praktyce nawet niewielkie błędy pomiarowe mogą przekładać się na tysiące złotych strat rocznie.
Rozwiązania CS Instruments w pomiarach przepływu
W ofercie firmy Pneumat System znajdują się zaawansowane rozwiązania pomiarowe marki CS Instruments przeznaczone do monitorowania sprężonego powietrza i gazów technicznych. CS Instruments specjalizuje się w technologiach umożliwiających:
pomiar przepływu,
pomiar zużycia energii,
wykrywanie nieszczelności,
kontrolę jakości sprężonego powietrza,
monitoring punktu rosy,
pomiar zawartości oleju resztkowego.

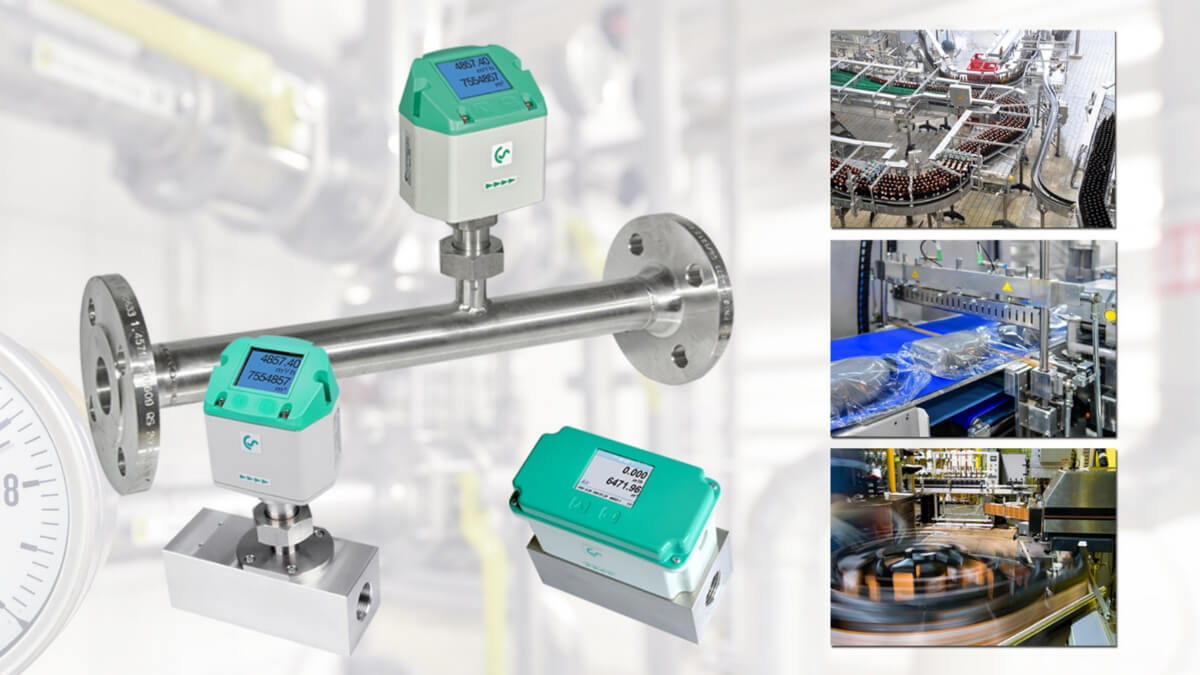

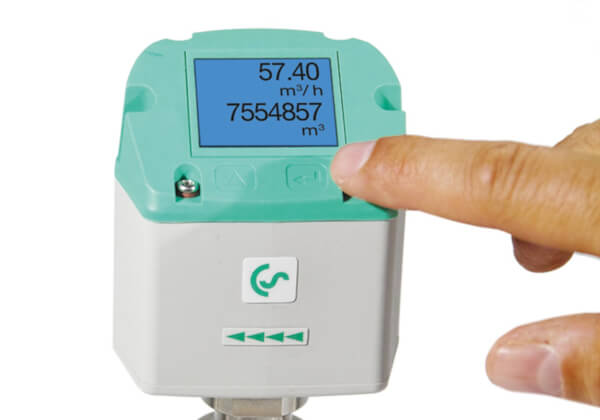

Termiczne przepływomierze masowe
Szczególnie popularne w pneumatyce przemysłowej są przepływomierze termiczne CS Instruments.
Ich zalety obejmują:
bezpośredni pomiar przepływu masowego,
bardzo szeroki zakres pomiarowy,
wysoką dokładność przy niskich przepływach,
skuteczne wykrywanie wycieków,
brak ruchomych części.

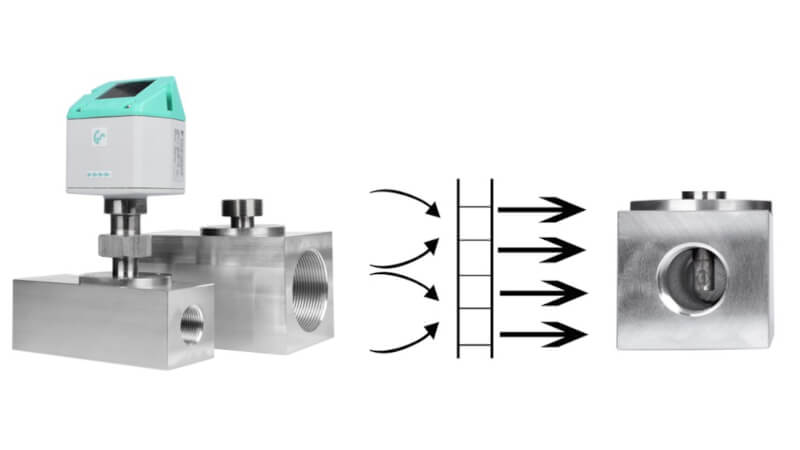

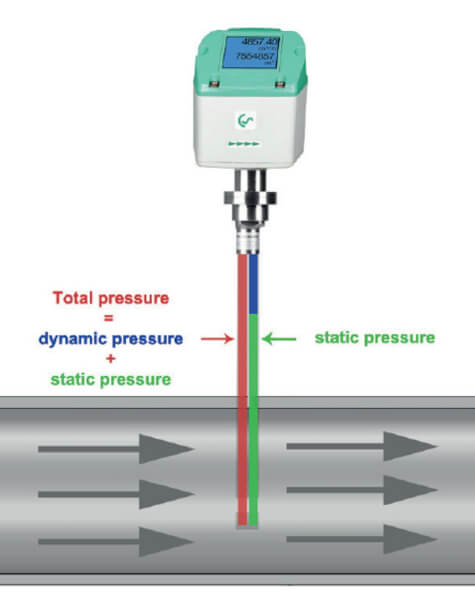

Przepływomierze różnicowo-ciśnieniowe
Seria VD wykorzystuje pomiar spadku ciśnienia i technologię Venturiego. Charakteryzuje się:
dokładnością poniżej 0,5% wartości mierzonej,
bardzo szerokim zakresem pracy,
możliwością pomiaru wilgotnego sprężonego powietrza,
zastosowaniem jako przyrząd referencyjny.

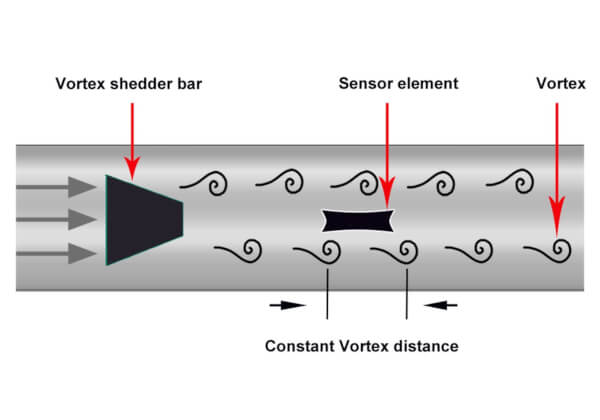

Przepływomierze Vortex
Urządzenia pomiarowe serii VX i VU przeznaczone są do pomiarów:
sprężonego powietrza,
gazów technicznych,
pary wodnej,
mediów procesowych.
Wykorzystują zjawisko tworzenia wirów za przeszkodą pomiarową, zapewniając stabilny pomiar w szerokim zakresie warunków procesowych.

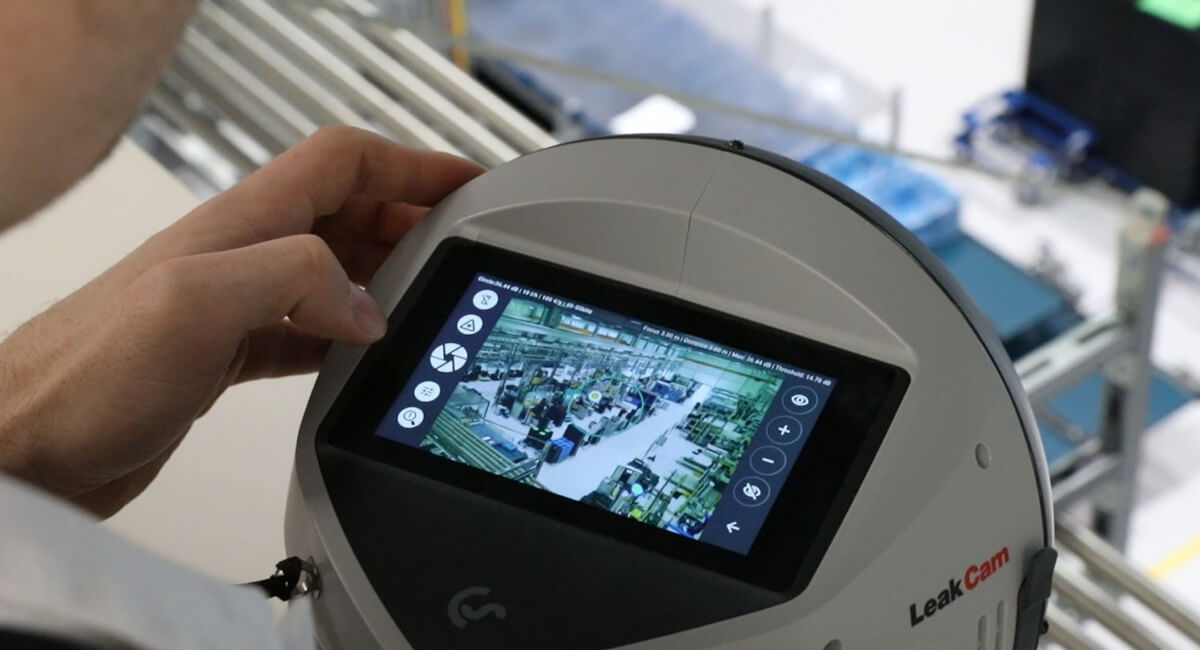

Efekt Dopplera a diagnostyka nieszczelności
Interesującym zastosowaniem zjawisk ultradźwiękowych w pneumatyce jest wykrywanie wycieków. Przepływ powietrza przez mikroszczeliny generuje ultradźwięki o częstotliwościach niesłyszalnych dla człowieka. Nowoczesne urządzenia diagnostyczne, takie jak rozwiązania CS Instruments, wykorzystują zaawansowaną analizę sygnałów ultradźwiękowych do:
lokalizacji wycieków,
określania kosztów strat energii,
dokumentowania audytów energetycznych.
Choć nie jest to klasyczny pomiar dopplerowski przepływu, wykorzystuje podobne zjawiska falowe i stanowi ważne narzędzie utrzymania ruchu.
Przyszłość technologii dopplerowskich w pneumatyce
Rozwój elektroniki, cyfrowego przetwarzania sygnałów oraz algorytmów sztucznej inteligencji powoduje, że techniki ultradźwiękowe stają się coraz dokładniejsze. W najbliższych latach można spodziewać się:
większej czułości czujników ultradźwiękowych,
lepszego filtrowania zakłóceń,
integracji z systemami Przemysłu 4.0.,
automatycznej diagnostyki przepływu,
zaawansowanej analizy jakości sprężonego powietrza.
Technologie wykorzystujące efekt Dopplera będą prawdopodobnie coraz częściej stosowane w specjalistycznych aplikacjach gazowych oraz systemach monitorowania stanu instalacji.
