Komputery PC i sieci przemysłowe - oprogramowanie

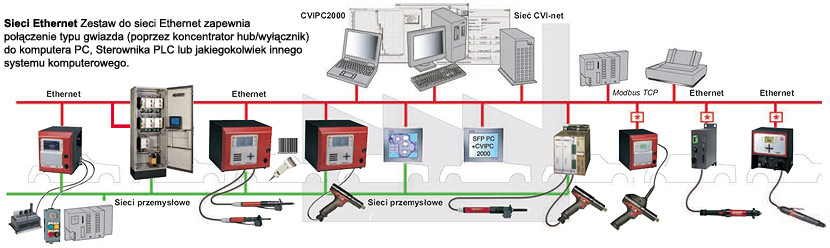

Komunikacja on-line między różnymi systemami występującymi w zakładach przemysłowych jest obecnie kluczowym czynnikiem stosowanym do kontroli procesow produkcyjnych i zwiększenia wydajności. Nasze systemy montażowe współpracują z sieciami przemysłowymi i sieciami lokalnymi Ethernet i dzięki temu Desoutter jest w stanie zaproponować Państwu odpowiednie rozwiązanie do każdego typu produkcji.

W asortymencie CVI dostępne są następujące Sieci Przemysłowe: Profibus DP, Modbus+, Interbus S, DeviceNet

- Wejścia/Wyjścia: wszystkie We-Wy Sterownika mogą być wykorzystane

poprzez sieci

Wejścia:

- Cykl Start/Stop

- Nr cyklu

- Odkręcanie

- Resetowanie

- itd.

Wyjścia:
- Wyniki 'OK' lub 'NOK'
- Ilość cykli 'OK'
- W cyklu
- Potwierdzenie cyklu
- itd.

- Wysyłanie i odbieranie danych cyfrowych

Wysyłanie: Numer katalogowy, kod kreskowy, kod pojazdu, itd.

Odbieranie - Kod / Wyniki / Moment+Kąt+Data+Czas+Raport, itd.

- Zmiana takich parametrow jak moment, kąt, prędkość w zaprogramowanych cyklach dokręcania

Aby zamowić zestaw do Sieci Przemysłowych, należy wybrać numer katalogowy podany poniżej odpowiadający modelowi Sterownika:

Oprogramowanie CVIPC2000

CVIPC2000

Oprogramowanie CVIPC2000 (kompatybilne z Windows) jest przyjaznym dla użytkownika narzędziem, ktore jest zdolne do programowania cykli dokręcania, zbierania i wyświetlania wyników i statystyk ze wszystkich Sterownikow w czasie

rzeczywistym.

• Wyświetla wszystkie podłączone stacje
• Wyświetla i zapisuje wyniki
• Wyświetla raporty z dokręcania
• Drukuje wyniki po każdym dokręceniu lub w określonym okresie czasu

Tryb programowania

• Ogólne parametry Sterownikow: Urządzenia peryferyjne, Sieci Przemysłowe i Ethernet
• Cykle dokręcania do 250
• Szczegółowe informacje na temat podłączonych narzędzi
• Pobieranie wszystkich parametrów do stacji

Tryb analizy statystycznej

• Standardy: ISO, CNOMO, NF
• Wyświetlanie i drukowanie:

Histogramy, SPC, Wykresy, średnie, zakres, odchylenie standardowe

Tryb serwisowy konserwacji

• Dostęp do licznikow ilości dokręceń, ilości wykonanych cykli całkowitych i niedokończonych dokręceń
• Tryb testowy w celu sprawdzenia przetwornika momentu i kąta, silnika elektrycznego itd… • Kompletne wykonywanie kopii zapasowej/odzysk danych

CVIPC2000

Oprogramowanie sieciowe CVI-net
Archiwizacja informacji w bazach danych

CVI-net

Poprzez Ethernet i w czasie rzeczywistym; CVI-net jest unikalnym i prostym oprogramowaniem do zbierania i zapisywania wynikow i krzywych dokręcania do bazy danych SQL.*

W skład oprogramowania CVI-NET wchodzą dwie aplikacje: Aplikacja do zbierania danych CVI-collector oraz przeglądarka CVI-Viewer.

Aplikacja do zbierania danych CVI-Collector
• Instalacja jednostanowiskowa na serwerze głównym
• Zbieranie danych skojarzone z numerem identyfikacyjnym określającym numer stacji/numer części/numer narzędzia/ wolne pole do specjalnych potrzeb
• Automatyczna aktualizacja brakujących danych (metoda FIFO)
• Przegląd wszystkich podłączonych Sterowników

Przeglądarka CVI-Viewer

• Instalacja wielostanowiskowa
• Podgląd wynikow dokręcania
• Podgląd krzywych dokręcania
• Raport dostosowany do potrzeb: Filtrowanie danych, Dane przyporządkowane do numeru identyfikacyjnego
• Podgląd informacji ważnych dla obsługi serwisowej

CVI-Net zapisuje ponad 40 parametrów plus wyniki pod koniec każdego cyklu dokręcania.

Kontrola jakości sieci w czasie rzeczywistym

Alarm w przypadku braku połączenia.

Automatyczne ładowanie brakujących danych ze Sterownikow.

Analiza procesu

Wszystkie wyniki z numerem identyfikacyjnym można wyeksportować do innej bazy danych
w celu długoterminowego przechowywania. Możliwość wyświetlania jednej lub więcej krzywych w celu przeprowadzenia analizy i porownania wynikow dokręceń.

Drukowanie raportów

Drukowanie wszystkich wyników dokręceń dotyczących pojazdu lub komponentu poprzez skanowanie numeru kodu kreskowego.

CVI-net
