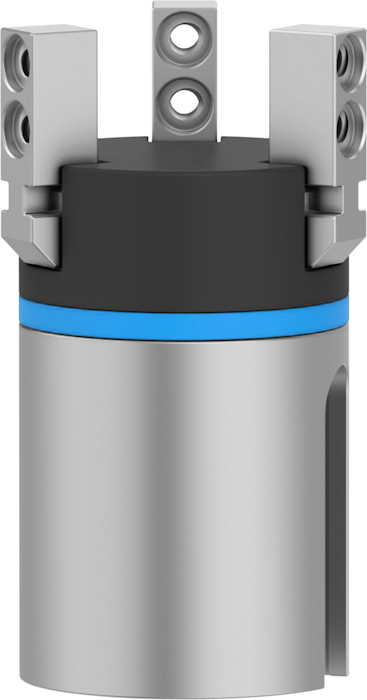

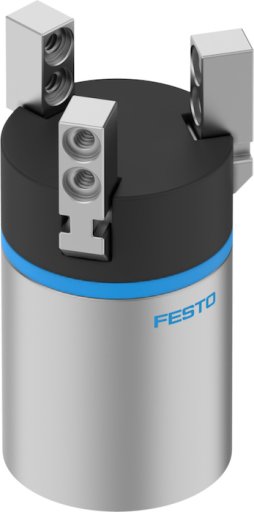

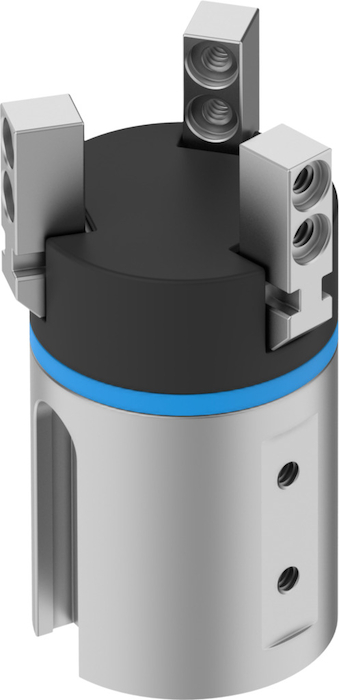

Chwytaki trójszczękowe DHDS

Konstrukcja	Dźwignia
Sygnalizacja położenia	dla czujnika Hall'a - do wyłącznika zbliżeniowego
Maks. luz szczęk chwytających Sz	od 0.02 MM
Dokładność powtarzalności chwytaka	od 0.04 MM
Liczba szczęk chwytaka	3
Pozycja montażu	dowolny
Sposób działania	dwustronnego działania
Funkcja chwytaka	3-punktowy
Symbol	00991894 - 00995947
Przydatność do produkcji akumulatorów litowo-jonowych	Nie wolno stosować metali, w których zawartość miedzi przekracza 5% masy. Wyjątkiem są płytki drukowane, kable, złącza elektryczne i cewki
Maks. częstotliwość robocza chwytaka	od 4 HZ
Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)	od 26 - od 73 MS
Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)	od 42 - od 50 MS
Maks. masa na zewnętrzny palec chwytaka	50 - 250 G
Medium robocze	Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego	Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo	1 - niskie obciążenie korozyjne
Zgodność z LABS	VDMA24364-B2-L
Temperatura otoczenia	od 5 do 60 GC
Masowy moment bezwładności	od 0.136 - od 6.18 KGC

Warianty produktu

Filtry

Nr katalogowy

Konstrukcja

Sygnalizacja położenia

DHDS-16-A Chwytak trójszczękowy

Dźwignia

dla czujnika Hall'a

DHDS-16-A-NC Chwytak trójszczękowy

przy zamykaniu

Dźwignia

DHDS-32-A Chwytak trójszczękowy

Dźwignia

do wyłącznika zbliżeniowego

DHDS-32-A-NC Chwytak trójszczękowy

przy zamykaniu

Dźwignia

DHDS-50-A Chwytak trójszczękowy

Dźwignia

do wyłącznika zbliżeniowego

DHDS-50-A-NC Chwytak trójszczękowy

przy zamykaniu

Dźwignia
