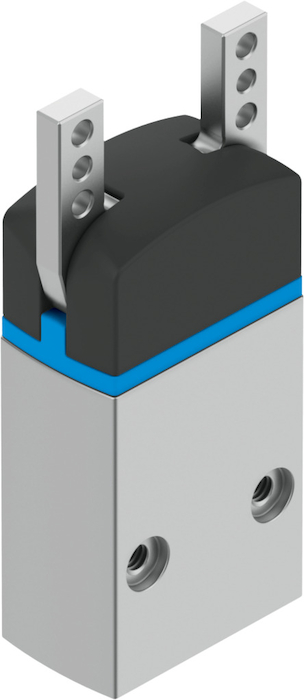

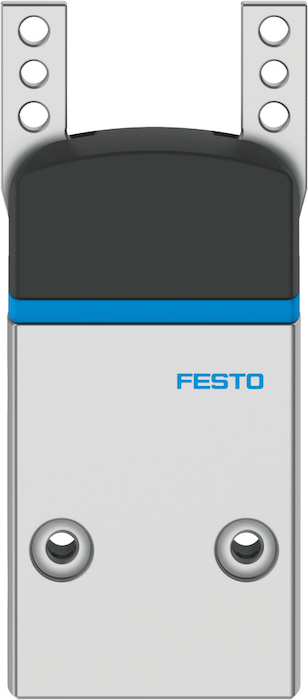

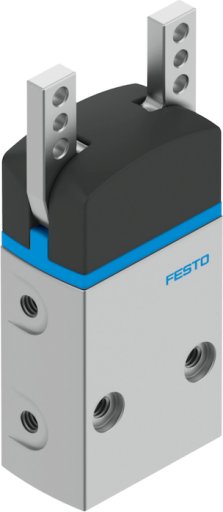

Chwytaki kątowe DHWS
Ciśnienie robocze | 2 - 8 - 4 - 8 bar |
Funkcja chwytaka | Kątowy |
Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
Konstrukcja | Dźwigniowa |
Liczba szczęk chwytaka | od 2 |
Maks. częstotliwość robocza chwytaka | <= 4 Hz - <= 3 Hz Hz |
Maks. dokładność zamienności | <= 0,2 mm mm |
Maks. kąt otwarcia | od 40 deg |
Maks. moment na szczęce chwytaka Mx, statyczny | od 0,6 - od 13 Nm |
Maks. moment na szczęce chwytaka My, statyczny | od 0,6 - od 13 Nm |
Maks. moment na szczęce chwytaka Mz , statyczny | od 0,6 - od 13 Nm |
Maks. siła na szczęce chwytaka Fz, statyczna | od 25 - od 200 N |
Masowy moment bezwładności | od 0,03 - od 3,87 kgcm2 |
Materiał obudowy | Twarde anodowanie, Stop aluminium - Stop aluminium, Twarde anodowanie |
Materiał pokrywy | PA |
Materiał szczęk chwytaka | Stal wysokostopowa |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
Min. closing time at 0.6 MPa (6 bar, 87 psi) | od 22 - od 69 ms |
Min. opening time at 0.6 MPa (6 bar, 87 psi) | od 10 - od 99 ms |
Powtarzalność chwytaka | <= 0,04 mm mm |
