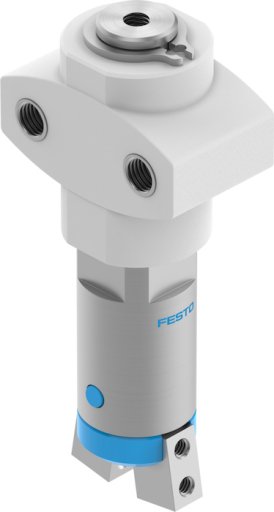

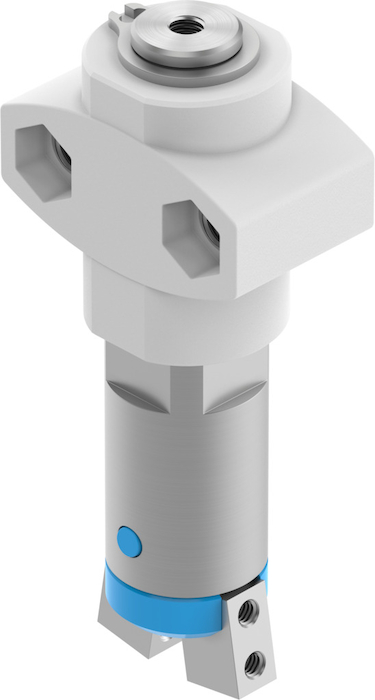

Chwytak kątowy HGWM
Ciśnienie robocze | 2 - 8 bar |
Funkcja chwytaka | Kątowy |
Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
Konstrukcja | Równia pochyla |
Liczba szczęk chwytaka | od 2 |
Maks. częstotliwość robocza chwytaka | od 4 Hz |
Maks. kąt otwarcia | od 17 - od 14 deg |
Maks. luz kątowy na szczęce chwytaka ax, ay | od 0,5 deg |
Maks. luz na szczęce chwytaka Sz | od 0,03 mm |
Maks. moment na szczęce chwytaka Mx, statyczny | od 0,2 - od 0,4 Nm |
Maks. moment na szczęce chwytaka My, statyczny | od 0,2 - od 0,4 Nm |
Maks. moment na szczęce chwytaka Mz , statyczny | od 0,2 - od 0,4 Nm |
Maks. siła na szczęce chwytaka Fz, statyczna | od 7 - od 20 N |
Materiał obudowy | Stal wysokostopowa, nierdzewna |
Materiał pokrywy | POM |
Materiał szczęk chwytaka | Stal wysokostopowa |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
Min. closing time at 0.6 MPa (6 bar, 87 psi) | od 1,2 - od 2,8 ms |
Min. opening time at 0.6 MPa (6 bar, 87 psi) | od 2,7 - od 1,7 ms |
Moment od sprężyny powrotnej | od 0,005 - od 0,015 Nm |
