Kontrola momentu i pełna powtarzalność w dokręcaniu śrub kół dzięki kluczom Chicago Pneumatic
Przedsiębiorstwo z sektora przemysłowego i logistycznego, zarządzające flotą ponad 100 pojazdów ciężarowych i maszyn specjalistycznych, działające na terenie Europy Środkowo-Wschodniej, zmagało się z problemami w procesach serwisowych. Dokręcanie kół, choć z pozoru rutynowe, miało krytyczne znaczenie dla bezpieczeństwa, jakości obsługi floty oraz zgodności z wymaganiami audytowymi. Przeczytaj nasze Case Study i przekonaj się, jakie rozwiązanie pozwoliło zautomatyzować proces i zwiększyć jego wydajność.
W zakładzie serwisowym klienta pojawiały się problemy związane z niespójnością i brakiem kontroli w procesie dokręcania kół. Firma potrzebowała rozwiązania, które pozwoliłoby zautomatyzować cały proces, zapewnić pełną kontrolę nad każdym cyklem dokręcania oraz wyeliminować konieczność poprawek po wstępnych operacjach.
Zastany proces:
W zakładzie serwisowym występują niespójności w dokręcaniu śrub kół, prowadzące do potencjalnych zagrożeń bezpieczeństwa.
Koła dokręcane są ręcznie przez serwisantów.
Brak kontroli momentu dokręcania i powtarzalności.
Pojawiają się błędy ludzkie, a także brak rzetelnej dokumentacji procesów serwisowych.
Klient oczekuje zautomatyzowania procesu, zapewnienia śledzenia każdego cyklu oraz minimalizacji ryzyka awarii pojazdów.
Usprawniony proces:

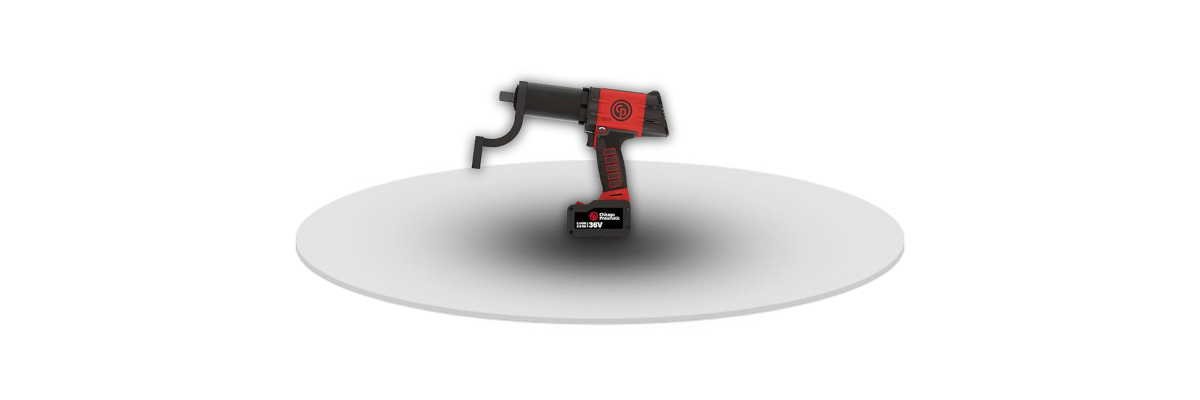

Zaproponowaliśmy wdrożenie systemu akumulatorowych kluczy dynamometrycznych CP8613 marki Chicago Pneumatic w wersjach CP8609C oraz CP8609CQ
Kluczowe funkcje CP8609:

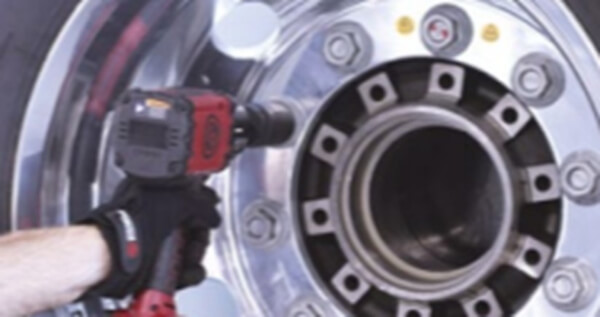

Zaawansowana kontrola momentu dokręcania (Torque/Angle control)
zakres: 300–1300 Nm - idealny dla kół pojazdów ciężkich,
dokładność ±4% (6 sigma), gwarantująca wysoką powtarzalność.
Kontrola jakości i śledzenie cykli
biblioteka ustawień P-Set do definiowania sekwencji dokręcania,
raportowanie każdej operacji (C i CQ),
eksport danych do Excela (aplikacja CPLinQ - mobile/desktop),
funkcja Torque Check (tylko wersja TC) - końcowa kontrola wszystkich nakrętek.
Ergonomia i wsparcie pracy serwisu
niska waga: od 7,1 kg z akumulatorem i ramieniem reakcyjnym,
cicha praca: 62 dB i niski poziom wibracji <2,5 m/s²,
do 500 cykli na jednym ładowaniu baterii.
Akcesoria
wymienne końcówki (blade, cup, extended cup),
akumulatory CP36XP25 36V 2,5Ah, ładowarki, pokrowce ochronne.

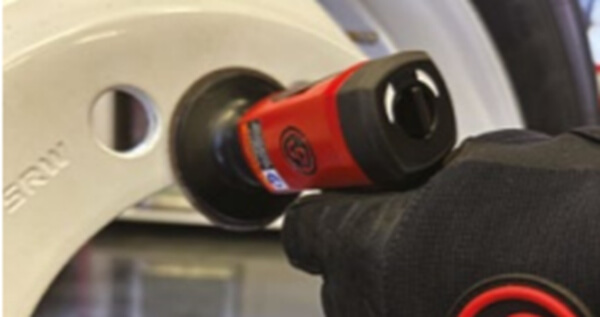

Chicago Pneumatic dostarczyło kompletną procedurę montażu koła, dotyczącą:
czyszczenia piasty, bębna, gwintów i felgi,
montażu kół,
smarowania śrub i nakrętek,
ręcznego montażu nakrętek,
wstępnego dokręcania narzędziem CP8242,
właściwego dokręcania narzędziem CP8613 z sekwencją dokręcania,

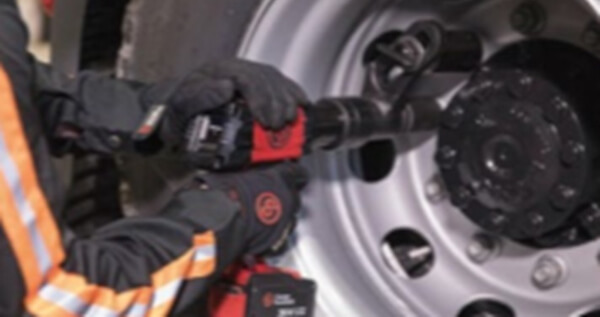

Wdrożenie systemu z kluczami CP8613 pozwoliło całkowicie wyeliminować błędy związane z dokręcaniem kół, dzięki wprowadzeniu precyzyjnych sekwencji pracy i automatycznemu raportowaniu każdej operacji. Zredukowano do zera konieczność wykonywania poprawek i ponownego dokręcania, a czas serwisowania jednej osi skrócono z 15 do zaledwie 8 minut. Proces stał się w pełni zgodny z normami jakości ISO i wymaganiami audytów wewnętrznych, a jednocześnie znacząco wzrosło bezpieczeństwo całej floty. Dodatkową korzyścią była zauważalna redukcja kosztów związanych z awariami i obsługą serwisową pojazdów.
| Kryterium | Przed wdrożeniem | Po wdrożeniu CP8613 C/CQ |
| Czas dokręcenia jednej osi | ok. 15 minut | ok. 8 minut |
| Dokumentacja procesu | Brak / ręczna / niepełna | Automatyczne raporty |
| Jakość dokręcenia | Zmienna – zależna od operatora | Powtarzalna, kontrolowana |
| Błędy montażowe | 3–5% przypadków | 0% |
| Liczba narzędzi | 2–3 (w tym pneumatyczne) | 1 – CP8613 C/CQ |
| Bezpieczeństwo | Umiarkowane | Wysokie (Torque Check) |
Opinia klienta
„Dzięki narzędziom CP8613 nasze procedury serwisowe weszły na zupełnie nowy poziom. Precyzja, kontrola i raportowanie sprawiają, że nie ma miejsca na błędy. To był strategiczny krok w stronę Przemysłu 4.0.”
– Kierownik ds. utrzymania ruchu, Zakład Logistyki Przemysłowej
Dlaczego Chicago Pneumatic?
Chicago Pneumatic to globalny dostawca narzędzi przemysłowych, którego rozwiązania są projektowane z myślą o realnych potrzebach branży transportowej i przemysłowej. Model CP8609 to nie tylko klucz, ale kompletny system zarządzania jakością procesu dokręcania śrub:
✓
Integracja z aplikacją CPLinQ
(raporty, zarządzanie, powiadomienia)
✓
Możliwość konfiguracji wersji C i CQ
z dedykowanymi akcesoriami
✓
Solidna konstrukcja i bezpieczeństwo
pracy na najwyższym poziomie
