Armatura spożywcza

Armatura spożywcza jest projektowana z myślą o bezpośrednim kontakcie z żywnością, dlatego musi spełniać rygorystyczne wymagania higieniczne, materiałowe i konstrukcyjne. Kluczowe różnice to stosowanie stali nierdzewnej o wysokiej czystości (np. AISI 304, 316L), gładkie powierzchnie wewnętrzne, brak martwych stref oraz możliwość skutecznego czyszczenia w systemach CIP i SIP.

Najczęściej stosuje się stal nierdzewną AISI 304 oraz AISI 316L. Stal 316L jest preferowana w instalacjach, gdzie występują media agresywne (kwasy, solanki, środki myjące), ponieważ zawiera molibden zwiększający odporność korozyjną. Uszczelnienia wykonuje się z materiałów dopuszczonych do kontaktu z żywnością, takich jak EPDM.

Gładkie powierzchnie wewnętrzne (niski współczynnik chropowatości Ra, np. ≤ 0,8 µm) ograniczają możliwość osadzania się resztek produktu, biofilmu oraz mikroorganizmów. Ma to kluczowe znaczenie dla bezpieczeństwa żywności, skuteczności mycia CIP oraz spełnienia norm higienicznych (EHEDG, FDA).

Zawory kulowe spożywcze posiadają pełny przelot, polerowane wnętrze, uszczelnienia dopuszczone do kontaktu z żywnością oraz konstrukcję minimalizującą martwe przestrzenie. Często są wyposażone w rozbieralny korpus, co ułatwia serwis i inspekcję higieniczną.

Pełny przelot oznacza brak przewężeń w przepływie medium. Dzięki temu zmniejszają się straty ciśnienia, ryzyko odkładania się produktu oraz turbulencje. Jest to szczególnie ważne w instalacjach transportujących ciecze lepkie, zawiesiny lub produkty zawierające cząstki stałe.

Zawory kulowe są powszechnie stosowane w liniach przesyłowych mleka, soków, piwa, napojów, olejów spożywczych oraz półproduktów. Dzięki szybkiemu otwarciu/zamknięciu idealnie nadają się do funkcji odcinających w instalacjach procesowych.

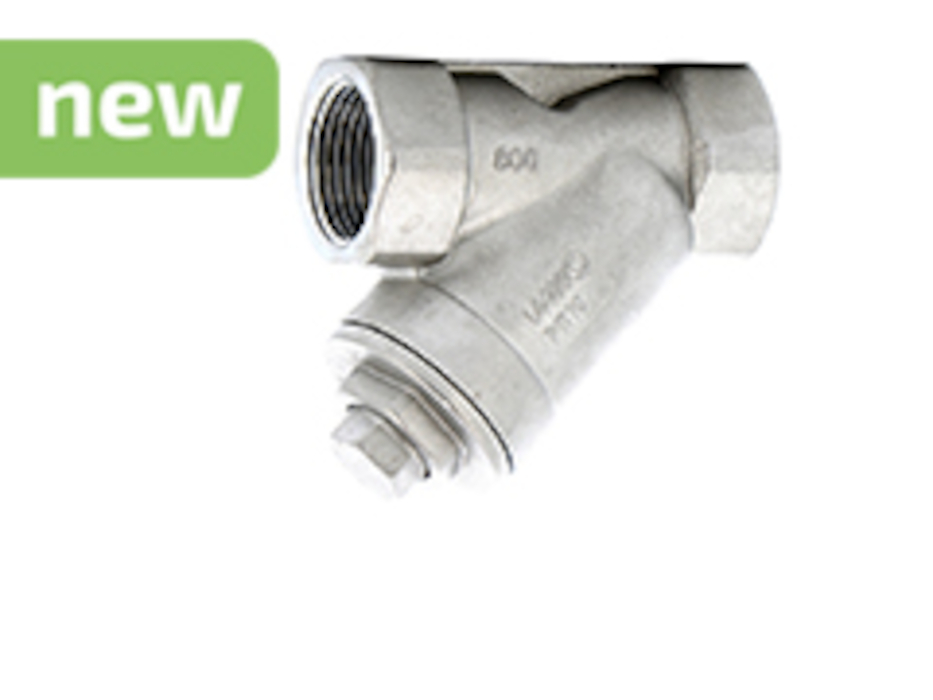

Filtry siatkowe w branży spożywczej służą do mechanicznego oddzielania zanieczyszczeń stałych (np. cząstek metalu, resztek surowca) z medium. Chronią wrażliwe elementy instalacji, takie jak pompy, zawory regulacyjne czy wymienniki ciepła, przed uszkodzeniem i zanieczyszczeniem.

Dobór gęstości siatki zależy od rodzaju medium, dopuszczalnego spadku ciśnienia oraz stopnia ochrony instalacji. Typowe wartości to od 50 do 500 mikronów. Zbyt drobna siatka może powodować szybkie zapychanie filtra, natomiast zbyt gruba – niewystarczającą ochronę.

Tak, pod warunkiem że ich konstrukcja umożliwia pełne przepłukanie siatki oraz nie tworzy stref martwych. W instalacjach o wysokich wymaganiach higienicznych stosuje się filtry z możliwością szybkiego demontażu lub filtry samoczyszczące.

Najczęściej stosuje się EPDM, PTFE lub silikon, wszystkie w wersjach certyfikowanych do kontaktu z żywnością. Wybór zależy od temperatury pracy, agresywności medium oraz stosowanych środków myjących.

Zawory zwrotne zapobiegają cofaniu się medium w instalacji, chroniąc proces technologiczny przed zanieczyszczeniem krzyżowym oraz uszkodzeniem urządzeń. Są szczególnie istotne w układach pomp, rozdzielaczy i linii dozujących.

Najczęściej spotyka się zawory zwrotne klapowe, grzybkowe oraz kulowe. W aplikacjach higienicznych preferuje się konstrukcje o prostym torze przepływu i łatwym czyszczeniu.

Resztki produktu zalegające w zaworze zwrotnym mogą prowadzić do rozwoju bakterii i skażenia partii produkcyjnej. Konstrukcja zaworu musi umożliwiać skuteczne mycie CIP bez konieczności demontażu.

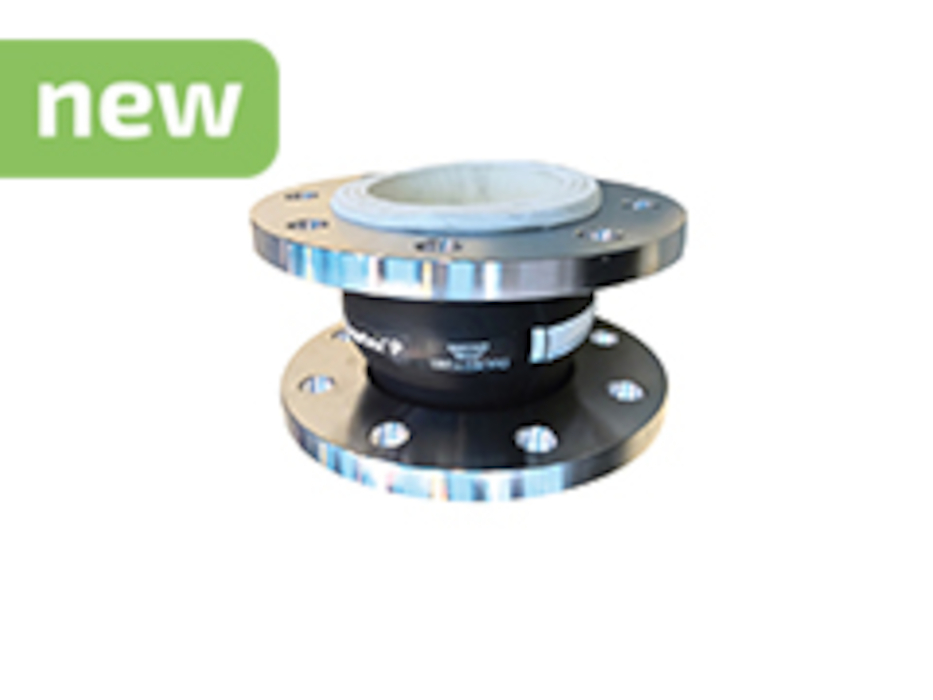

Kompensatory to elementy elastyczne, które kompensują wydłużenia termiczne rurociągów, drgania oraz niewspółosiowość. Chronią instalację przed naprężeniami mechanicznymi i wydłużają jej żywotność.

Najczęściej są to kompensatory gumowe z wkładką spożywczą lub kompensatory metalowe ze stali nierdzewnej. Wybór zależy od temperatury, ciśnienia oraz wymagań higienicznych.

Podczas mycia CIP instalacja poddawana jest dużym wahaniom temperatury. Kompensatory przejmują wydłużenia cieplne, zapobiegając uszkodzeniom rur, spawów i armatury.

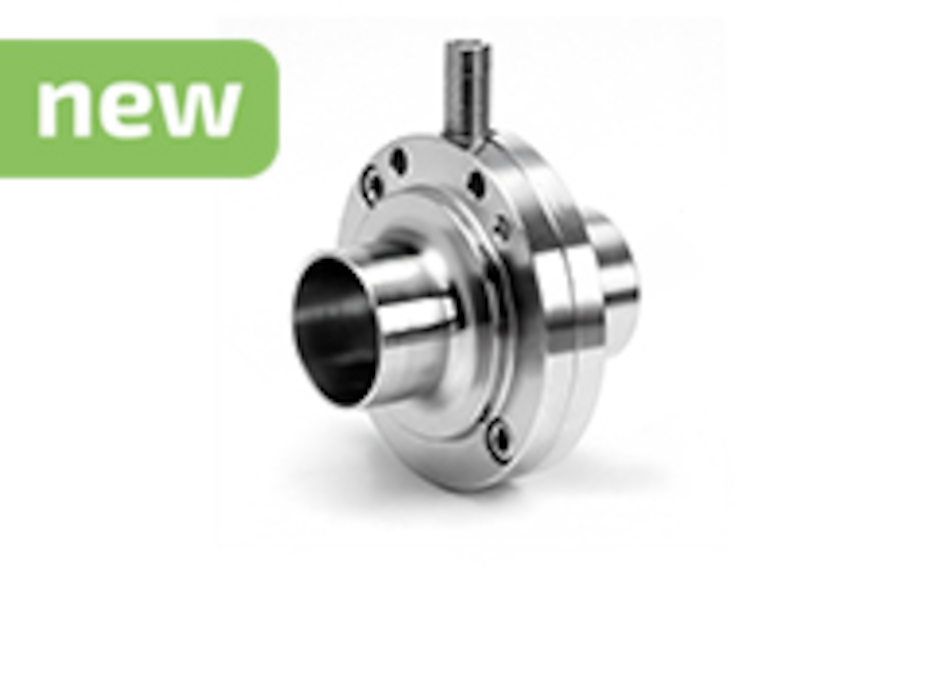

Przepustnice spożywcze to armatura regulacyjno-odcinająca o zwartej budowie. Posiadają uszczelnienia dopuszczone do kontaktu z żywnością oraz gładkie powierzchnie, ułatwiające mycie i dezynfekcję.

Przepustnice są lżejsze, tańsze i zajmują mniej miejsca. Doskonale sprawdzają się w instalacjach o dużych średnicach, gdzie zawory kulowe byłyby nieekonomiczne.

Tak, przepustnice mogą pełnić funkcję regulacyjną, jednak należy pamiętać, że nie zapewniają tak precyzyjnej regulacji jak zawory regulacyjne. Są natomiast wystarczające w wielu procesach technologicznych.

Najczęściej EPDM, silikon lub PTFE. Materiał uszczelnienia dobiera się w zależności od temperatury, rodzaju medium oraz częstotliwości mycia CIP/SIP.

Certyfikaty takie jak FDA, EC 1935/2004 czy EHEDG potwierdzają, że armatura spełnia wymagania bezpieczeństwa żywności i może być legalnie stosowana w instalacjach spożywczych.

Odpowiednio dobrana armatura minimalizuje ryzyko kontaminacji, umożliwia skuteczne mycie oraz zapewnia stabilność procesu technologicznego.

Tak, pod warunkiem prawidłowego doboru materiałów, uszczelnień oraz regularnej konserwacji zgodnej z zaleceniami producenta.

Do najczęstszych należą: stosowanie niecertyfikowanych materiałów, nieuwzględnienie temperatury CIP, zbyt skomplikowana konstrukcja oraz brak możliwości skutecznego czyszczenia.

Częstotliwość serwisu zależy od intensywności pracy i rodzaju medium, jednak regularne przeglądy są kluczowe dla utrzymania higieny i niezawodności instalacji.

Tak, ale wymaga to odpowiedniego doboru średnicy, pełnego przelotu oraz materiałów odpornych na osadzanie się produktu.

Eliminacja martwych stref zapobiega zaleganiu produktu i namnażaniu mikroorganizmów, co jest kluczowe dla higieny procesu.

Tak, wiele zaworów i przepustnic można wyposażyć w siłowniki pneumatyczne lub elektryczne, co umożliwia pełną automatyzację linii produkcyjnych.

Należy uwzględnić wysokie wymagania higieniczne, częste mycie CIP, obecność tłuszczu oraz zmienne temperatury pracy.

Konstrukcja armatury, pełny przelot i gładkość powierzchni mają bezpośredni wpływ na opory przepływu i efektywność energetyczną instalacji.

Tak, pod warunkiem właściwego doboru materiałów korpusu i uszczelnień do stosowanych detergentów i środków dezynfekujących.

Najważniejsze to FDA, EC 1935/2004, EHEDG, 3-A Sanitary Standards oraz normy ISO dotyczące materiałów i higieny.

Ułatwia kontrolę stanu technicznego, czyszczenie manualne oraz szybką wymianę uszczelnień.

Tak, często stosuje się przyłącza spawane, które minimalizują ryzyko nieszczelności i poprawiają higienę instalacji.

Średnicę dobiera się na podstawie wydajności instalacji, lepkości medium oraz dopuszczalnych strat ciśnienia.

Tak, poprawiają jakość produktu poprzez eliminację zanieczyszczeń stałych, bez ingerencji w skład chemiczny medium.

Modułowość ułatwia rozbudowę instalacji, serwis oraz dostosowanie do zmieniających się procesów technologicznych.

Tak, odpowiednio dobrane materiały i uszczelnienia pozwalają na pracę nawet w procesach pasteryzacji i sterylizacji.

Wysokiej jakości armatura zmniejsza ryzyko awarii i skraca czas przestojów, co przekłada się na ciągłość produkcji.

Tak, wielu producentów oferuje konfiguracje pod konkretne medium, temperaturę i wymagania procesowe.

Armatura farmaceutyczna ma jeszcze bardziej rygorystyczne wymagania dotyczące czystości powierzchni i dokumentacji, jednak wiele rozwiązań jest podobnych.

Tak, pod warunkiem odpowiedniej odporności na ciśnienie i szczelności uszczelnień.

Poprzez dobór właściwej stali, pasywację powierzchni oraz stosowanie odpowiednich środków myjących.

Dokumentacja umożliwia walidację procesu, audyty jakościowe oraz spełnienie wymagań inspekcji sanitarnych.

Tak, ale wymaga to specjalnie zaprojektowanych uszczelnień i konstrukcji korpusu.

Rosnące znaczenie automatyzacji, monitorowania stanu armatury oraz materiałów o jeszcze lepszych właściwościach higienicznych.

Pośrednio tak – niewłaściwe materiały lub zanieczyszczenia mogą wpływać na jakość sensoryczną produktu.

Zapewnia skuteczne czyszczenie bez demontażu, skracając czas przestojów i zwiększając bezpieczeństwo żywności.

Tak, wysoka jakość wykonania i odporność na intensywną eksploatację przekładają się na długą żywotność.

Ponieważ zapewnia zgodność z przepisami, bezpieczeństwo produktu, stabilność procesu oraz minimalizuje ryzyko kosztownych przestojów i reklamacji.
