Przemiany termodynamiczne w pneumatyce

W nowoczesnych układach pneumatycznych siłowniki stanowią podstawowy element wykonawczy, przekształcający energię sprężonego powietrza w ruch liniowy lub obrotowy. Kluczem do ich efektywnego działania jest zrozumienie termodynamicznych przemian zachodzących wewnątrz komory roboczej – a wśród nich szczególną rolę odgrywa przemiana politropowa. W praktyce przemysłowej, odpowiednie zbilansowanie tej przemiany wpływa bezpośrednio na wydajność, zużycie energii oraz żywotność całego układu pneumatycznego.

Czym jest przemiana politropowa?

Przemiana politropowa to ogólny model przemian gazowych, który uwzględnia zmiany ciśnienia, objętości i temperatury sprężonego medium zgodnie ze wzorem:

p * Vⁿ=const

Gdzie:

p – ciśnienie,
V – objętość,
n – wykładnik politropowy (nazywany też wskaźnikiem politropy).

Wartość n decyduje o charakterze przemiany:

n = 1 – przemiana izotermiczna (stała temperatura),
n = κ (ok. 1,4 dla powietrza) – przemiana adiabatyczna (brak wymiany ciepła),
1 < n < 1,4 – przemiana politropowa właściwa, częściowo izotermiczna i częściowo adiabatyczna.

W rzeczywistych warunkach przemysłowych większość procesów w siłownikach pneumatycznych ma właśnie charakter politropowy, co oznacza, że energia dostarczona do siłownika nie przekształca się w 100% w pracę – część jest tracona jako ciepło.

Przemiana politropowa a praca siłownika pneumatycznego

Podczas sprężania powietrza i jego ekspansji w komorze siłownika zachodzą przemiany, które decydują o:

szybkości ruchu tłoka,
sile generowanej przez siłownik,
efektywności energetycznej układu.

Kluczowe skutki przemiany politropowej w siłowniku:

wzrost temperatury podczas szybkiego sprężania (przemiana zbliżona do adiabatycznej),
ochłodzenie powietrza podczas ekspansji (może prowadzić do kondensacji wilgoci),
spadek ciśnienia użytecznego – nie cała energia sprężonego powietrza jest przekazywana tłokowi,
zmienne straty ciepła zależne od czasu cyklu i przewodności cieplnej siłownika.

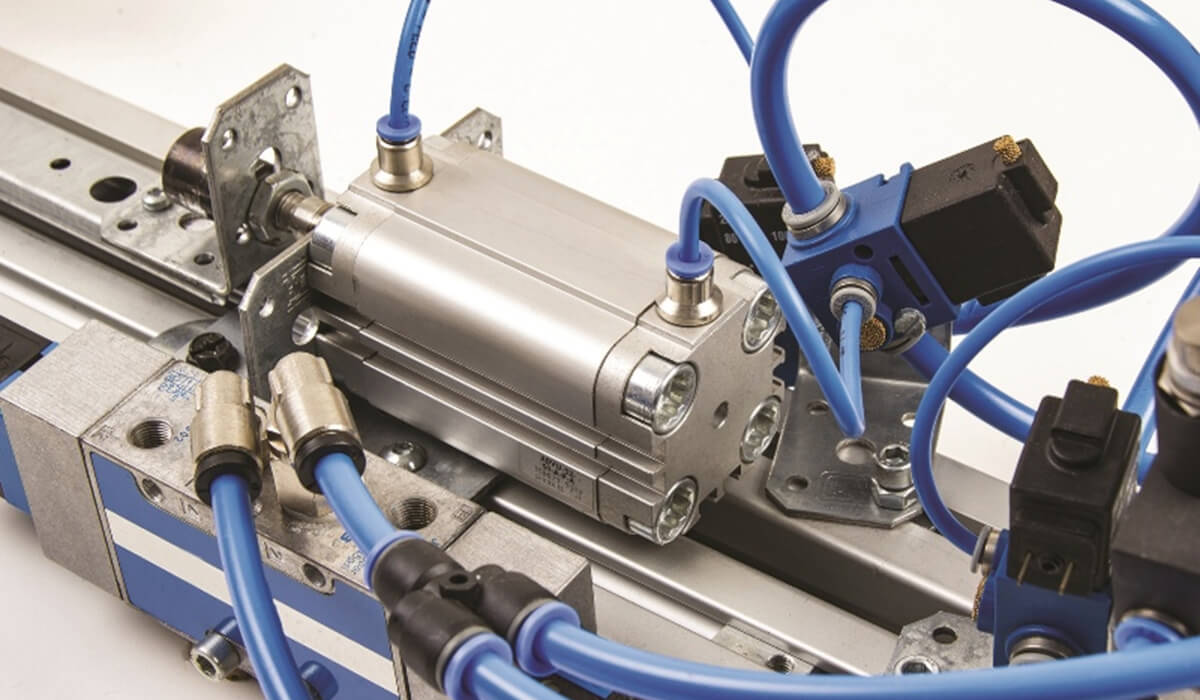

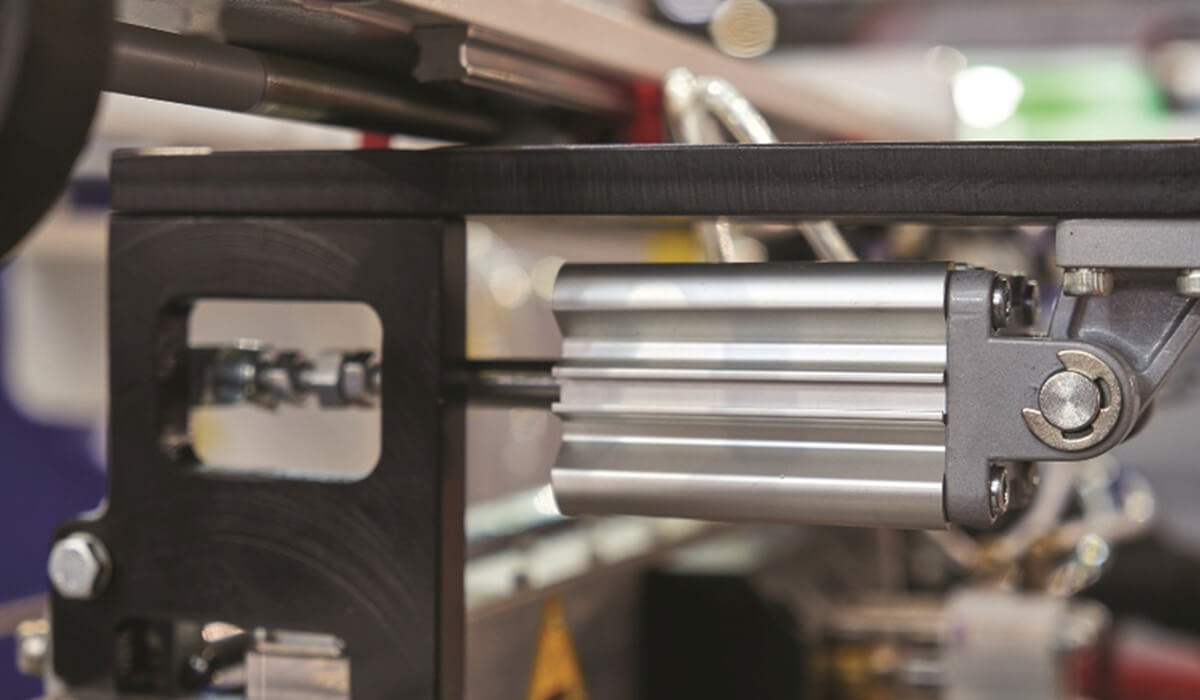

Siłownik pneumatyczny przemiana politropowa

Jak zachować równowagę energetyczną w siłowniku?

Równowaga energetyczna to sytuacja, w której dostarczana energia sprężonego powietrza jest w maksymalnym stopniu zamieniana na pracę mechaniczną. Oto najważniejsze czynniki, które pozwalają osiągnąć ten cel:

1. Dobór siłownika do aplikacji

W ofercie Pneumat System znajdują się siłowniki zgodne z normami ISO 15552, ISO 6432 i kompaktowe, które – dzięki precyzyjnie dobranym materiałom (np. aluminium anodowane, tłoczyska ze stali nierdzewnej) – minimalizują straty ciepła i tarcia. Dobór siłownika powinien uwzględniać:

długość skoku,
prędkość cyklu,
wymaganą siłę,
częstotliwość pracy.

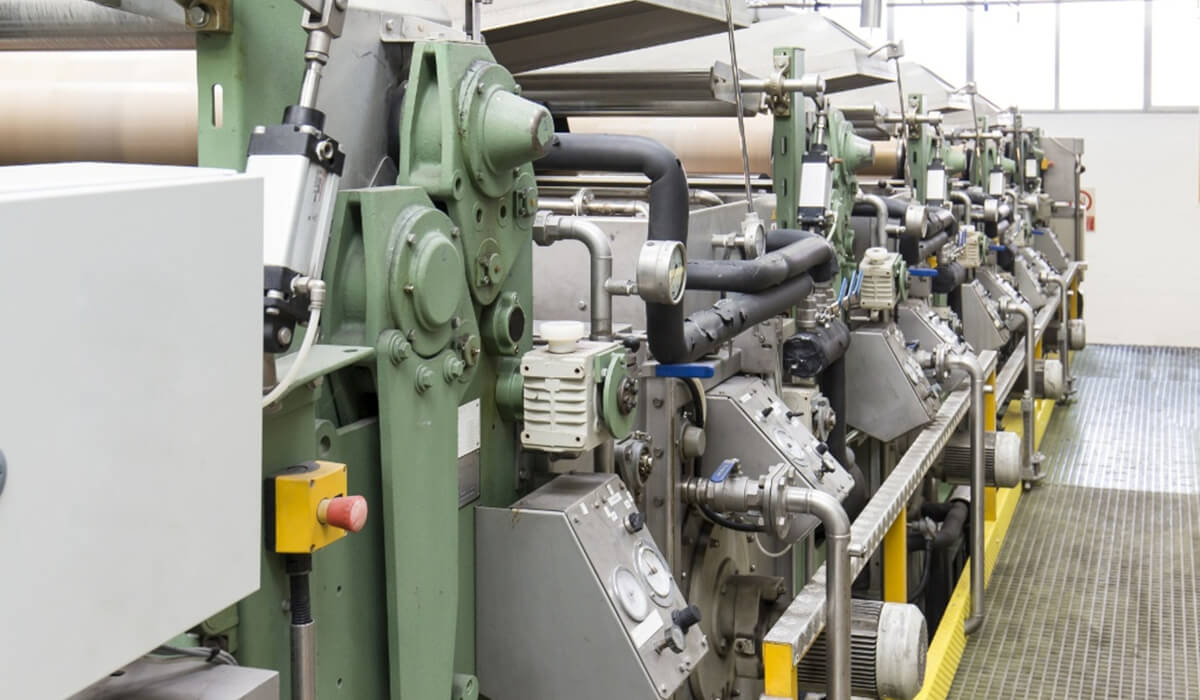

Różne typy siłowników pneumatycznych (ISO 15552, ISO 6432, kompaktowe)

2. Optymalizacja parametrów zasilania

Sprężone powietrze: powinno być

odpowiednio osuszone (aby uniknąć kondensacji i efektów ochłodzenia przy ekspansji),
ustabilizowane ciśnieniowo (za pomocą reduktorów z dokładną nastawą),
dostarczane z wydajnej instalacji – najlepiej w układzie pierścieniowym z punktami pomiarowymi.

3. Sterowanie przepływem i zaworami

Zawory rozdzielające oferowane przez Pneumat System (w tym modele elektryczne, zawory pneumatyczne oraz proporcjonalne) pozwalają precyzyjnie kontrolować czas otwarcia i ilość powietrza wprowadzoną do komory roboczej. Dobrze dobrany zawór zmniejsza n (czyli „ochładza” przemianę) i zwiększa efektywność.

4. Tłumienie końcowe i amortyzacja

Zbyt gwałtowne zatrzymanie tłoka powoduje straty energii kinetycznej i podnosi temperaturę powietrza. Pneumat System oferuje siłowniki z amortyzacją pneumatyczną i mechaniczną, które poprawiają płynność ruchu i chronią instalację.

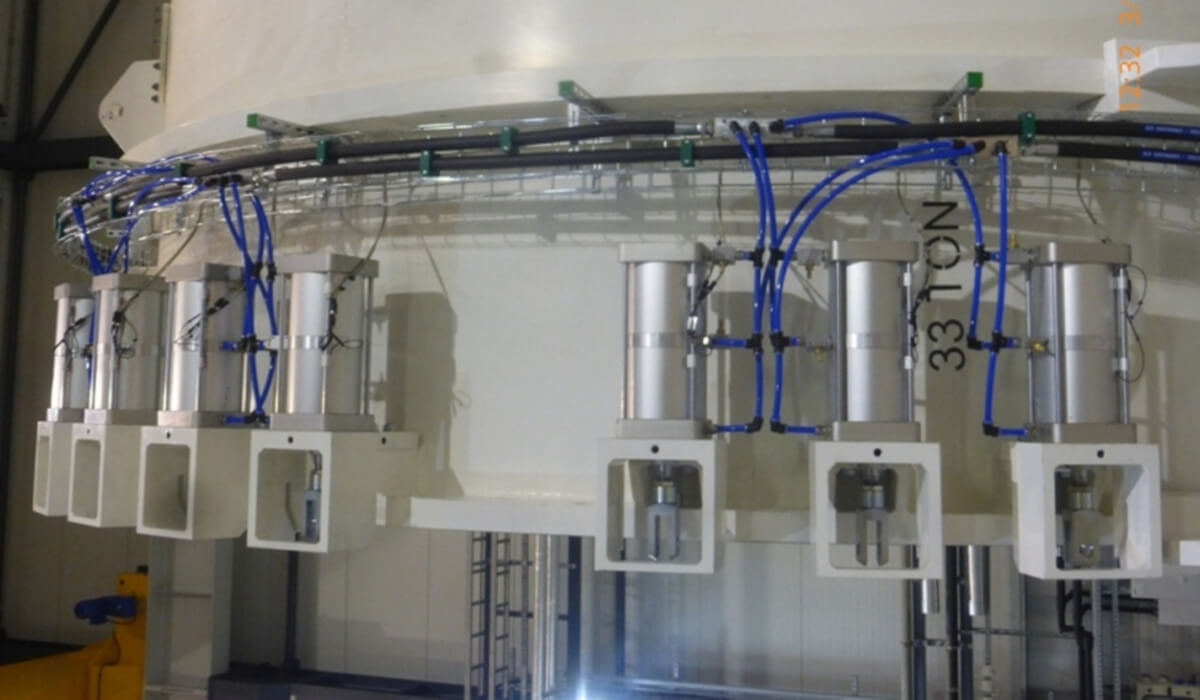

Tłumienie końcowe i amortyzacja siłownika - płynność ruchu i ochrona instalacji

Zastosowanie przemian politropowych w praktyce przemysłowej

Zjawiska termodynamiczne, w tym przemiana politropowa, występują we wszystkich instalacjach pneumatycznych, niezależnie od branży:

Przemysł maszynowy – szybkie cykle robocze (np. prasy, montaż automatyczny) wymagają precyzyjnego sterowania energią w siłownikach.

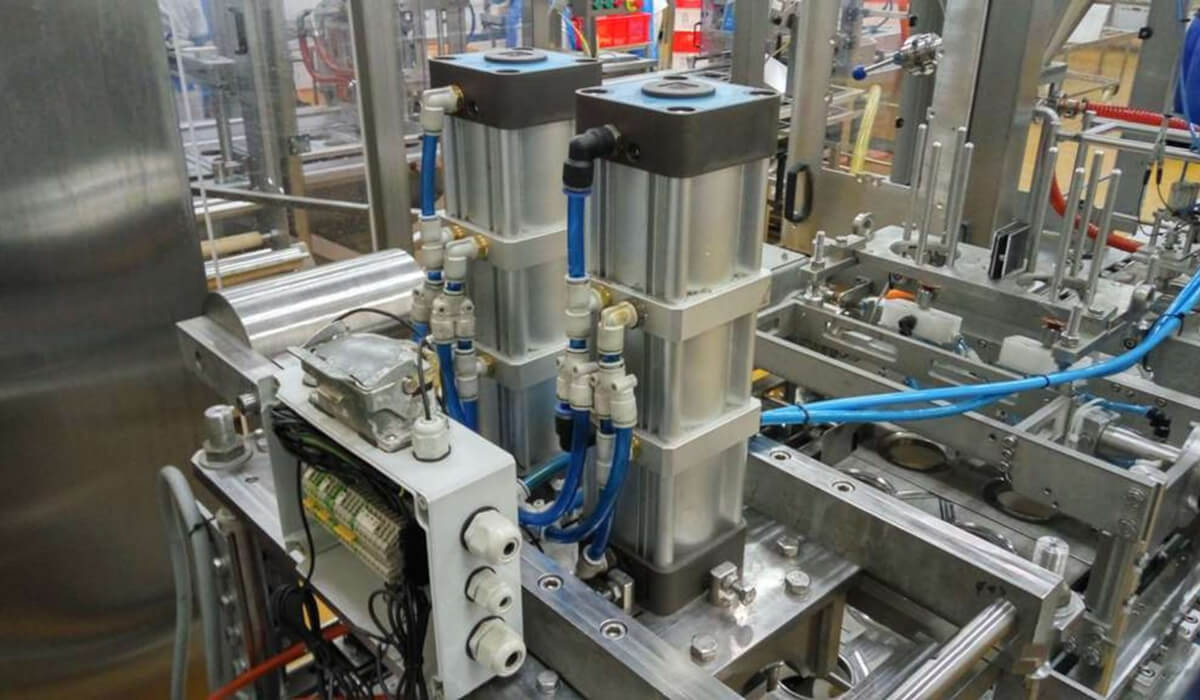

Automatyka produkcyjna – dokładność ruchów siłownika ma wpływ na jakość produktów (np. w dozowaniu, pakowaniu).
Logistyka i transport wewnętrzny – siłowniki stosowane w manipulatorach, chwytakach i systemach pick&place muszą pracować energooszczędnie.
Branża spożywcza i farmaceutyczna – równowaga energetyczna wpływa na niezawodność i powtarzalność pracy w środowiskach higienicznych.

Rola firmy Pneumat System w optymalizacji przemiany politropowej

Pneumat System to wiodący polski dostawca komponentów pneumatyki przemysłowej, który oprócz produktów oferuje także:

projektowanie instalacji pneumatycznych z uwzględnieniem strat energetycznych i analizy termodynamicznej,
dobór siłowników zoptymalizowanych pod kątem obciążeń i charakterystyki przemiany gazowej,
zawory proporcjonalne i elektrozawory zapewniające precyzyjne sterowanie przepływem,
serwis i diagnostykę instalacji sprężonego powietrza – w tym pomiary ciśnienia, przepływu i lokalizację punktów strat,
szkolenia techniczne w zakresie utrzymania równowagi energetycznej w układach pneumatycznych.

Jak efektywnie zarządzać energią w siłowniku?

Kluczowy aspekt	Działanie
Termodynamika	Uwzględnij przemianę politropową przy projektowaniu cyklu
Komponenty	Dobieraj siłowniki o niskim tarciu i dobrej przewodności cieplnej
Powietrze	Osuszaj i stabilizuj parametry medium
Zawory	Stosuj precyzyjne sterowanie przepływem
Diagnostyka	Regularnie mierz straty i efektywność energetyczną

Jak przemiana politropowa wpływa na zużycie energii w instalacji pneumatycznej?

W każdej instalacji zasilanej sprężonym powietrzem istnieją straty energii wynikające z charakterystyki przemian gazowych. W szczególności, jeśli siłownik pracuje w cyklu bardzo szybkim lub pod dużym obciążeniem, przemiana gazowa przesuwa się w kierunku adiabatycznej (n ≈ 1,4), co oznacza, że:

rośnie temperatura sprężonego powietrza (część energii zostaje „utopiona” w cieple),
ciśnienie końcowe w komorze tłoka spada szybciej, niż zakładano,
konieczne staje się zwiększenie ciśnienia zasilającego, co skutkuje większym zużyciem sprężonego powietrza.

W konsekwencji przedsiębiorstwo zużywa więcej energii elektrycznej do zasilania sprężarek, a koszty operacyjne rosną. W systemach działających non stop przez 24 godziny, nawet niewielka nieoptymalność przekłada się na dziesiątki tysięcy złotych rocznie.

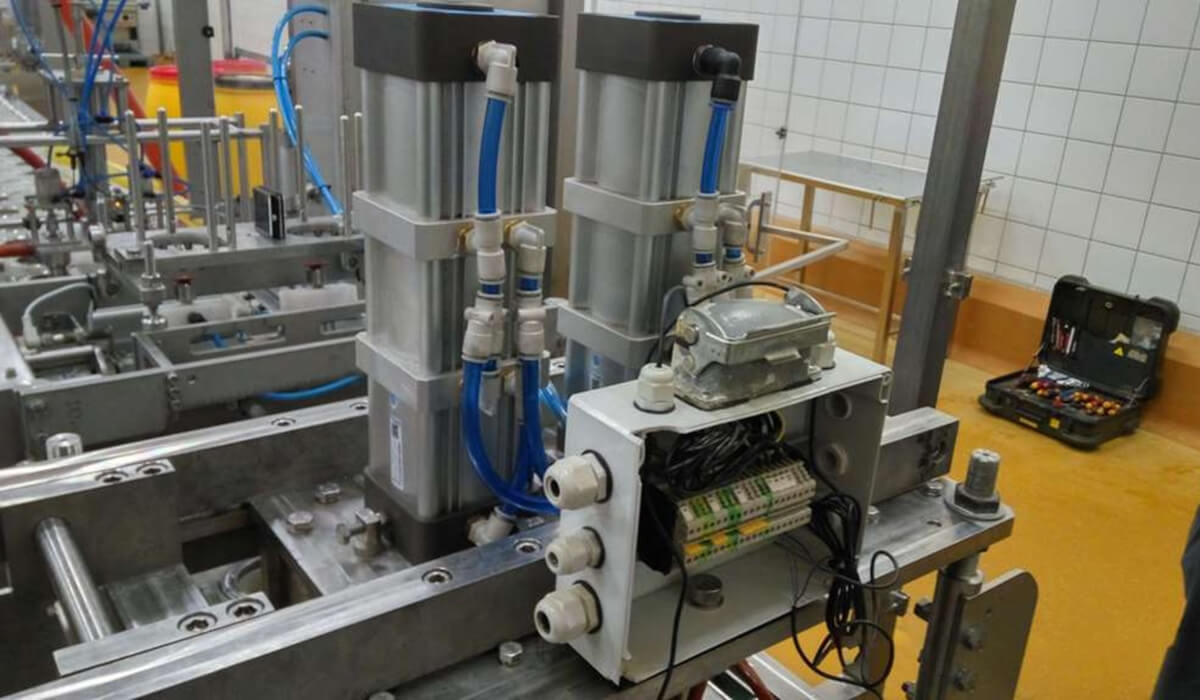

Wzór przemiany politropowej pV^n=const w termodynamice gazów

Rozwiązania systemowe od Pneumat System wspierające równowagę energetyczną

1.Regulatory przepływu i zawory dławiąco-zwrotne

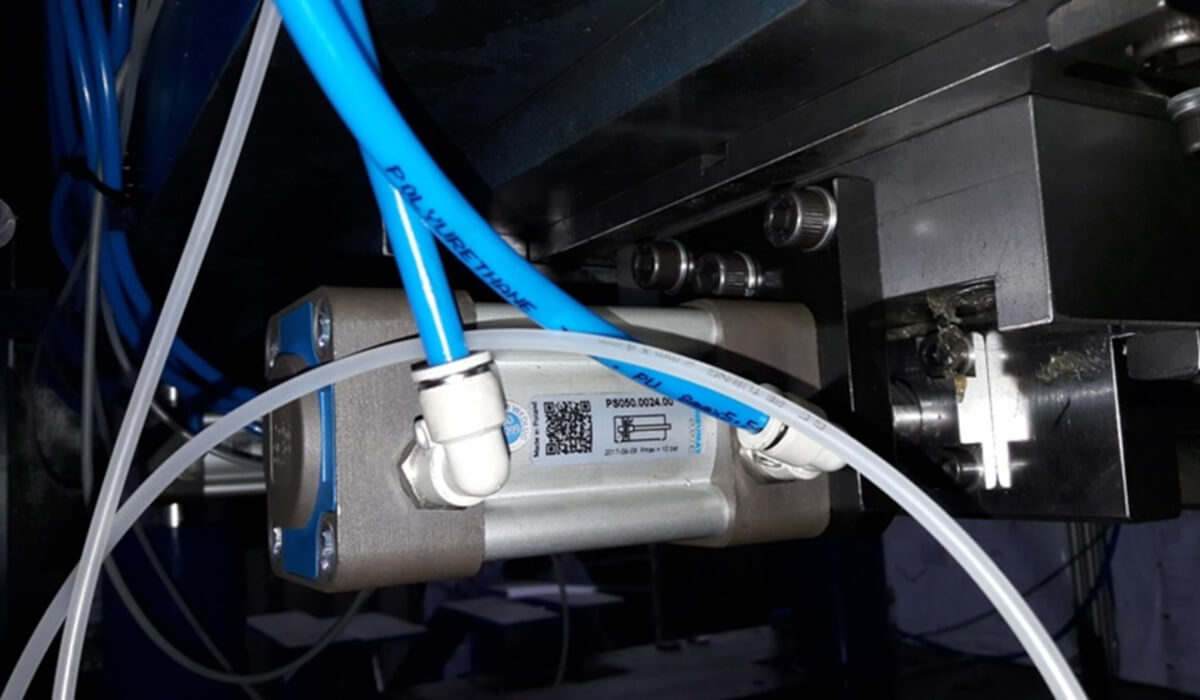

Produkty z katalogu Pneumat System, takie jak precyzyjne regulatory przepływu umożliwiają płynne dostosowanie tempa napełniania i opróżniania komór siłownika. To pozwala:

zmniejszyć wartość n w równaniu politropowym (proces staje się bliższy izotermicznemu),
zredukować szczytowe temperatury i przeciążenia,
zoptymalizować czas reakcji siłownika bez marnowania sprężonego powietrza.

2. Układy tzw. inteligentnych siłowników

Dzięki integracji siłowników z czujnikami pozycji, siły, a nawet temperatury, możliwa jest analiza każdego cyklu w czasie rzeczywistym. Pneumat System oferuje siłowniki z czujnikami magnetycznymi, które pozwalają na odczyt pozycji siłownika.

3. Analiza i optymalizacja instalacji sprężonego powietrza

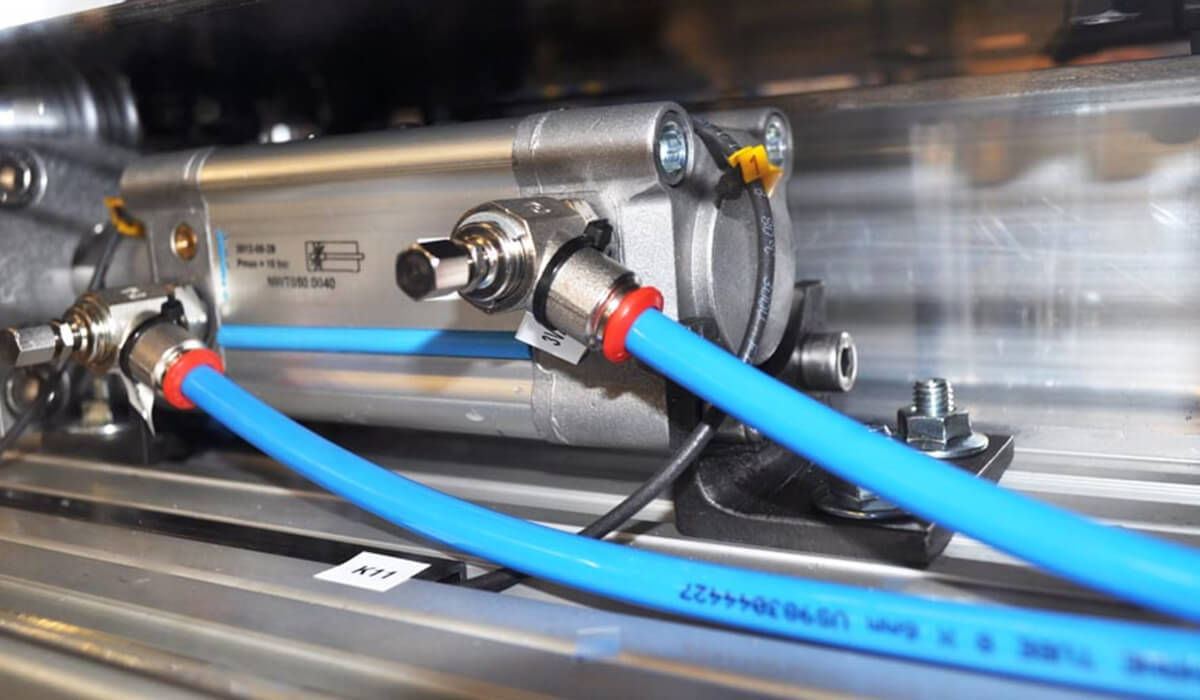

Pneumat System świadczy usługę audytu energetycznego, obejmującą:

pomiary rzeczywistego przepływu (m³/min),
analizę strat ciśnienia na odcinkach rurociągów,
lokalizację punktów przecieków (często to 10–30% całkowitego zużycia!),
kalkulację efektywności wykorzystania powietrza w cyklach siłowników.

Z pomocą tych danych możliwa jest np. zmiana parametrów pracy zaworów, siłowników lub nawet ich wymiana na modele o lepszym współczynniku sprawności. Po więcej informacji zapraszamy do kontaktu!
