Optymalizacja szaf sterowniczych z produktami Festo

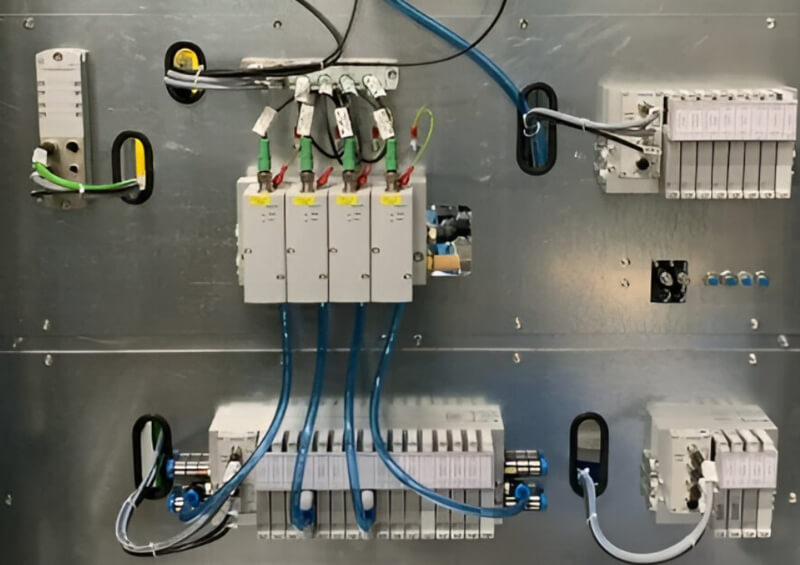

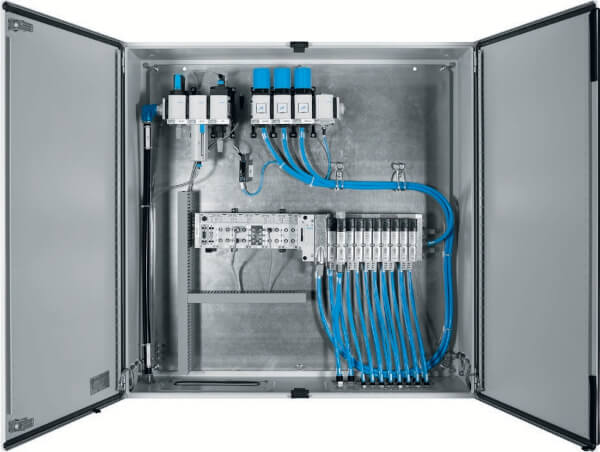

W środowiskach produkcyjnych każdy element fizycznej przestrzeni na zakładzie jest cenny. Jednym z najlepszych i najprostszych sposobów na zaoszczędzenie miejsca są szafy sterownicze stosowane w automatyce elektrycznej i pneumatycznej. Tradycyjnie komponenty sterujące - od kabli do programowalnego sterownika PLC po zaciski zaworów w systemach pneumatycznych - znajdowały się w jednej skrzynce lub kilku dużych szafach sterowania.

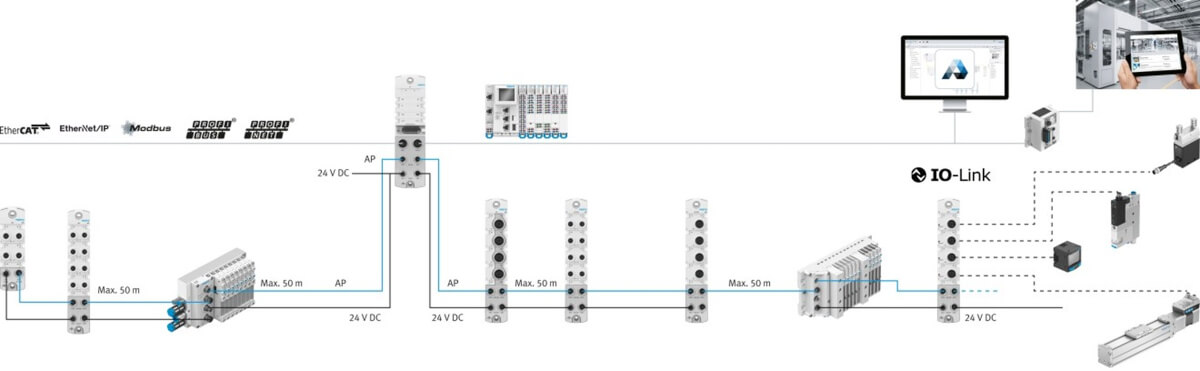

Obecnie, wraz z ciągłym rozwojem technologii Fieldbus, wielu projektantów maszyn zaczęło rozprowadzać komponenty sterujące w całej maszynie, zmniejszając rozmiar szafy i upraszczając łączność wewnątrz.

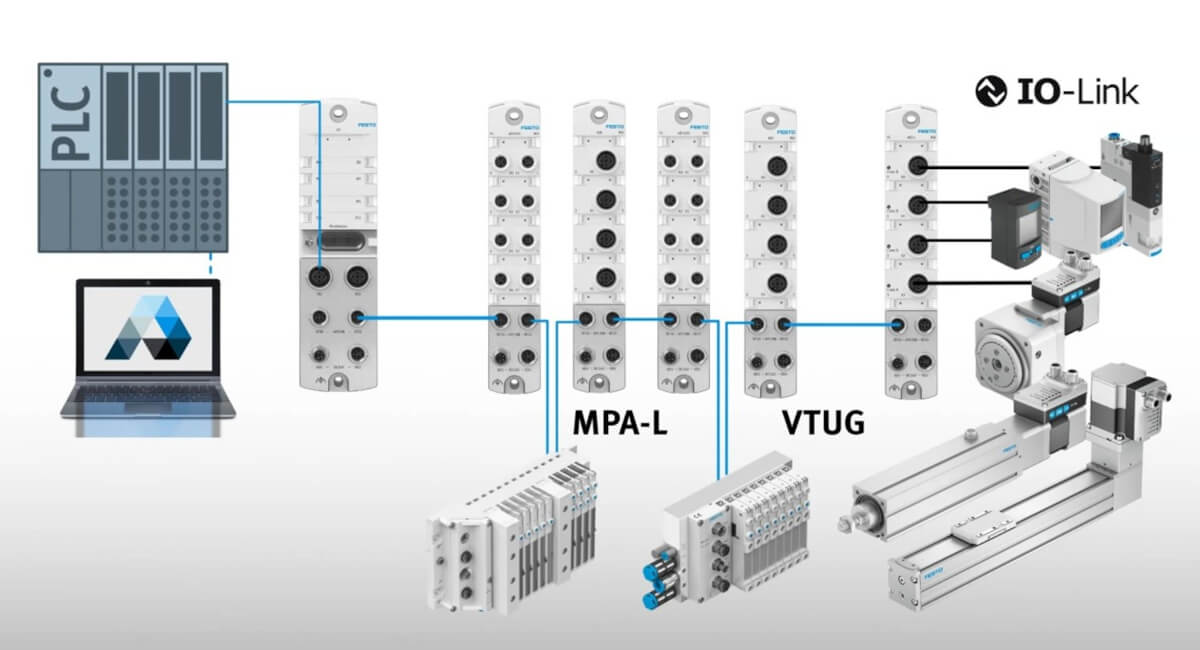

Ta zdecentralizowana strategia automatyzacji może obejmować szereg protokołów komunikacyjnych. Należy pamiętać, że niezależnie od wybranego protokołu i architektury magistrali, komponenty elektryczne i zaciski zaworów powinny być łatwe do dostosowania do każdego zadania sieciowego. Z tego powodu Festo projektuje komponenty tak, aby były kompatybilne pod względem ich łączności, umożliwiając dostosowanie ich do protokołów magistrali polowej i Ethernet, takich jak EtherNet/IP, PROFINET, EtherCAT, Modbus TCP i IO-Link, aby wymienić tylko kilka.
Korzystając z tych protokołów komunikacyjnych, możliwe staje się instalowanie urządzeń całkowicie poza panelem sterowania, co przybliża nas o krok do maszyn bez szaf sterowniczych.
Przykłady urządzeń

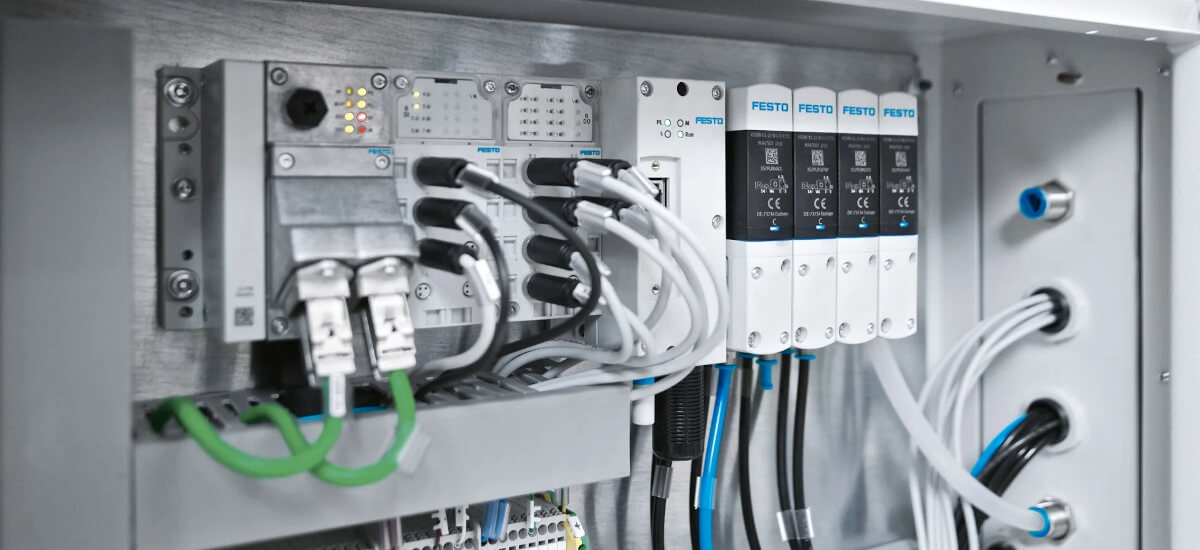

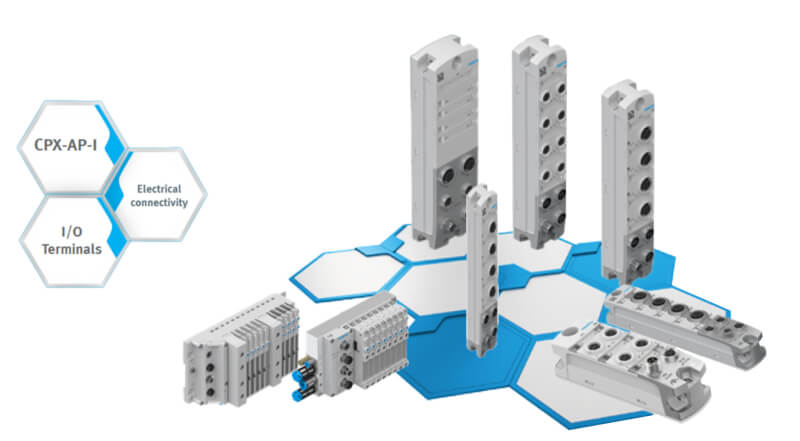

CPX-AP-I to zdecentralizowany, zdalny system wejścia/wyjścia (I/O), który umożliwia integrację modułów I/O i istniejących interfejsów terminali zaworowych z systemami nadrzędnymi. W oparciu o innowacyjny system komunikacji AP, CPX-AP-I zapewnia płynną komunikację między elementami roboczymi a chmurą. Dzięki możliwościom pracy w czasie rzeczywistym i krótkim cyklom magistrali, idealnie nadaje się do szybkich procesów produkcyjnych i szybkiego przesyłania danych.

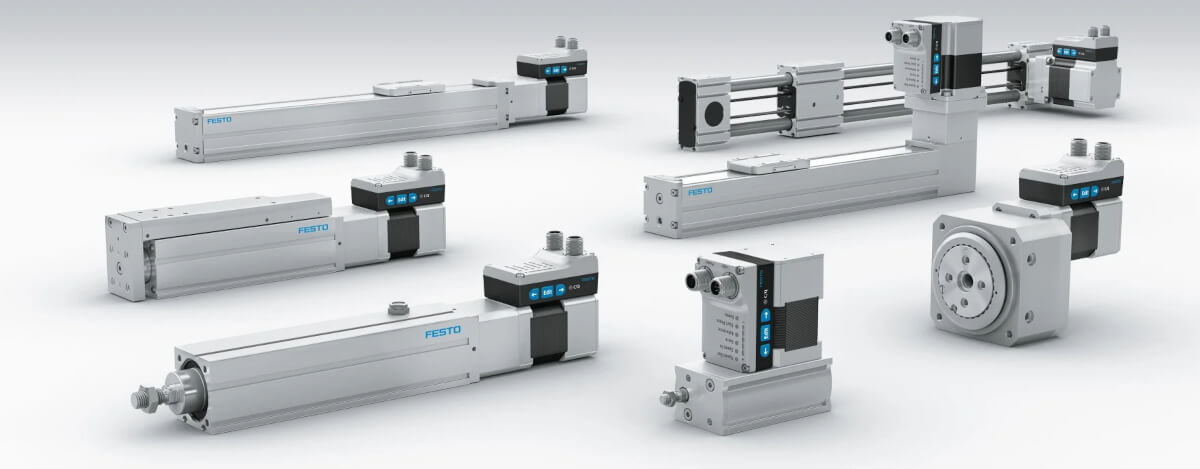

Seria Simplified Motion (SMS) wypełnia lukę między pneumatyką a inteligentną automatyką elektryczną. Łatwy w konfiguracji i obsłudze za pośrednictwem cyfrowego wejścia/wyjścia lub IO-Link, SMS jest idealny do kompleksowych zadań pozycjonowania, prasowania i zaciskania.

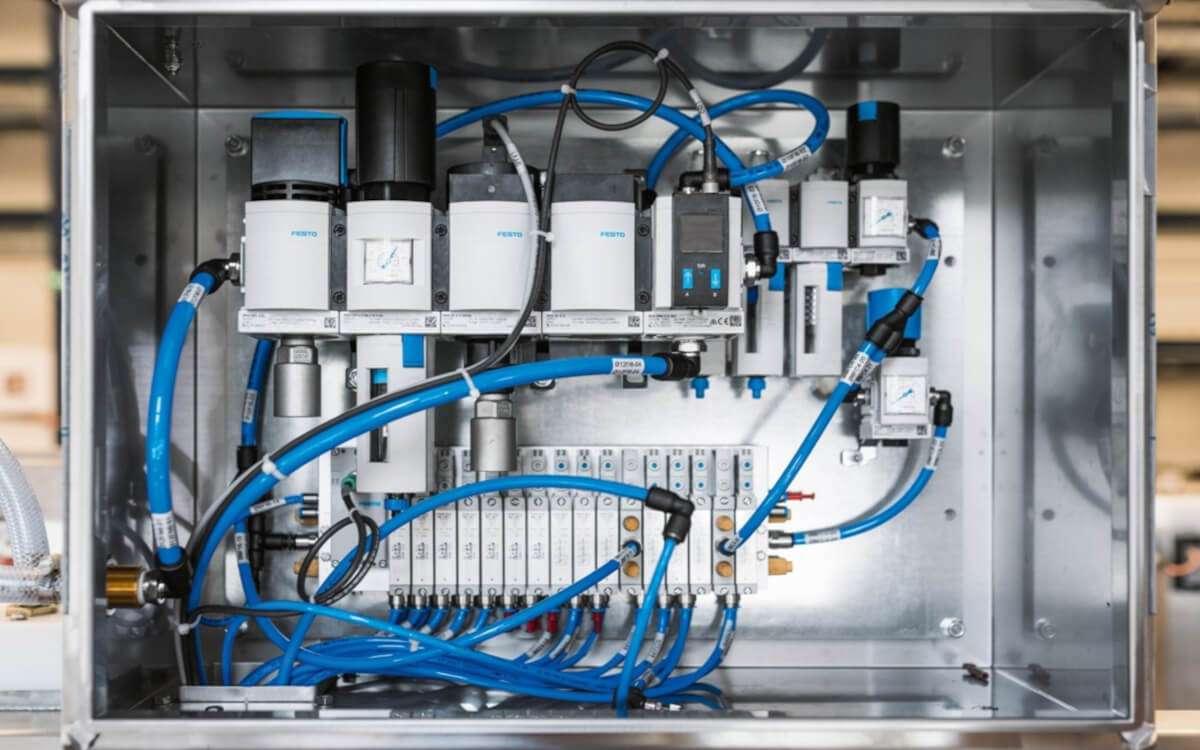

Nasz terminal zaworowy VTUG zawiera moduł magistrali polowej IO-Link do połączenia ze sterownikiem i oferuje do 24 pozycji zaworu na jednym terminalu. Urządzenie to pozwala również zaoszczędzić miejsce w przypadku konieczności zainstalowania go w szafie sterowniczej. Dzięki szynie rozdzielacza można zamontować VTUG bezpośrednio na ścianie szafy, eliminując potrzebę instalowania jakichkolwiek przewodów, oszczędzając miejsce oraz skracając czas i koszty prac inżynieryjnych.
Autor:
Jerzy Witkoś
Product Manager
Pneumat.
