Złączki skręcane serii 1000| Ciśnienie: | Ciśnienie max: 15 bar (1,5MPa) | | Temperatura: | Złącze skręcane przystosowane do pracy od -18 do +70oC | | Materiał: | Złączki wykonane z mosiądzu niklowanego
| | Uszczelnienia: | NBR 70 | | Gwint: | Gazowy stożkowy, zgodnie z ISO7.1; BS21, DIN2999
Gazowy rurowy, zgodnie z ISO228 klasa A
Metryczny zgodnie z ISOR/262 |
|

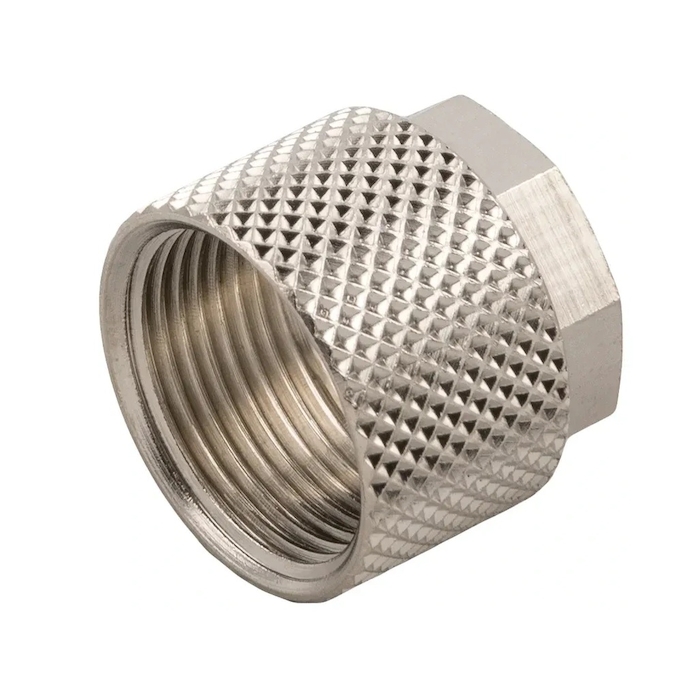

Złączki skręcane - cechy konstrukcyjne | 1. Nakrętka z mosiądzu niklowanego
2. Korpus złączki skręcanej z mosiądzu niklowanego
3. O-ring z NBR70
4. Pierścień Seegera z brązu
5. Podstawa złączki skręcanej z mosiądzu niklowanego |
|
Złączki skręcane - sposób montażu
| 1) Nałóż nakrętkę złączki skręcanej na przewód |
| 2) Naciągnij przewód na stożek złączki |
| 3) Skręć nakrętkę z korpusem złączki przy pomocy klucza |
|
| | |
