Szybkozłącza do form wtryskowych

Pobierz katalog złącza do form wtryskowych

Złączki stosowane do wyrównania temperatur między woda gorącą a zimną lub oleju, opcjonalnie ze swobodnym przelotem , jednostronnie lub obustronnie odcinające.

Wszyskie złącza występują z gwintem zewnętrznym i gniazdem stożkowym DIN 3863.

Kompatybilne z Systemem Hasco Z 8


Ciśnienie robocze: max 15 bar
Temperatura madium i otoczenia: -20˚C do +160˚C
Medium: Powietrze, Woda, Olej, Próżnia
Materiał: Mosiądz 2.0401
Sprężyna, kula: Stal nierdzewna
Uszczelnienia: FKM (PTFE)

Złącza do form wtryskowych

Oferujemy szybkozłączki wykorzystywane do regulacji temperatury między wodą gorąca a zimną lub oleju we wtryskarce. Dostępne są elementy ze swobodnym przelotem , jedno odcinające lub też obustronnie odcinające.  Wszystkie prezentowane przez nas złączki posiadają gwint zewnętrzny i gniazdo stożkowe DIN 3863 ponad to są kompatybilne z systemem Hasco Z 8. Wykonane zostały z mosiądzu 2,0401. Do wyboru mamy kilka modeli złączek o zróżnicowanej wielkości: od DN2,7 do DN 13.

Złącza do form wtryskowych DN2,7 :


  • Szybkozłącza do form wtryskowych DN2,7 :

Oferowane elementy występują w dwóch wersjach: zarówno bez zaworu zwrotnego jak i z zaworem zwrotnym oraz 45 lub 90 stopni. Wszystkie złącza dostępne są pod wąż o średnicy 5 mm.

Posiadamy również elementy gwintowane bez zaworu jak i z zaworem zwrotnym. Dostępne są pod klucz 9 .

Wszystkie części do wtryskarek posiadają przepustowość 3,5. Występują w kilku różnych rozmiarach.

  • Króćce do form wtryskowych DN 2,7

Oferujemy króciec pod wąż o średnicy 5 mm bez zaworu zwrotnego. Dostępne są również króćce pod klucz o wielkości 7 lub 9  z zaworem zwrotnym lub bez.

Wszystkie prezentowane króćce posiadają przepustowość  2, 7 oraz średnice 5 . Dostępne są w rozmiarach od 15,5 do 30 o dwóch różnych rozmiarach złączy.

Złącza do form wtryskowych DN 6


  • Szybkozłącza do form wtryskowych DN 6

Wszystkie oferowane złączki do wtryskarek dostępne są  zarówno bez zaworu zwrotnego jak i z zaworem zwrotnym. Dostępne są szybkozłączki zarówno pod wąż  jak i pod klucz dla różnych średnic i przyłączy węży.  Dostępne są zarówno złącza kątowe 900 jak i 450 oraz z możliwością przyłączy do węży typu quick – fit. W ofercie posiadamy również złącze płaskie , uszczelnianie typu „Jiffiy – Titte”

  • Króćce do form wtryskowych DN 6

Dostępne króćce występują zarówno z zaworem jak i bez zaworu ,pod klucz o różnych rozmiarach średnicy jak i pod wąż. Przepustowość prezentowanych króćców to od 5 do 6. Występują w różnych wielkościach.

Dostępne są zarówno króćce z przyłączem do węży typu quick –fit oraz możliwością przypięcia na żądaną długość jak i zamienne z DME 1/4 z gwintem zarówno zewnętrznym jak i wewnętrznym.

Złącza do form wtryskowych DN 9


  • Szybkozłącza do form wtryskowych DN 9

Oferujemy elementy do form wtryskowych zarówno z zaworem jak i bez zaworu pod klucz i pod wąż o różnych wymiarach średnicy oraz przepustowości od 7 do 9. Dostępne są również złącza kątowe 45 o lub 900 do węży typu quick-fit oraz kątowe z płaskim uszczelnieniem typu „Jiffy-Tite”.

Oferujemy również szybkozłącza do form wtryskowych gwintowane miniaturowe jak i zwykłe. Niektóre z prezentowanych złączy są kompatybilne z DME 3/8. Oferujemy również złącza proste oraz kątowe do z zaworem lub bez zaworu odcinającego. Dostępne są zarówno z króćcem do węża 13 mm , proste lub z gwintem o różnej długości i SW 22.

  • Króćce do form wtryskowych DN 9

Oferujemy króćce pod wąż i pod klucz o różnej średnicy. Dostępne są króćce z możliwością przyłączenia do węży typu quick-fuit zarówno z zaworem jak i bez zaworu. Do wyboru są również części z wewnętrznym gniazdem do klucza imbusowego oraz z mozliwością przypięcia na żądaną długość. Króćce kątowe  90 0 gwintowane są dodatkowo kompatybilne z DME 3/8. Prezentowane króćce dostępne są w wersji bez zaworu odcinającego jak i z zaworem odcinającym o różnej długości oraz różnych wymiarach przyłączy.

Złącza do form wtryskowych DN 13


  • Szybkozłącza do form wtryskowych DN 13

Oferujemy złącza do form wtryskowych pod klucz i pod wąż o różnych wymiarach średnicy. Istnieje również możliwość przyłączenia złączy do węży typu quick-fit. Dostępne są również szybkozłącza kątowe 45o oraz 90o pod wąż i klucz o różnej średnicy. Oferujemy również części gwintowane o różnej wielkości oraz przepustowości 13

  • Króćce do wtryskarki DN 13

Oferujemy króćce pod waż i pod klucz o różnej średnicy zarówno gwintowane jak i z przyłączem do węży typu quick-fit . Dostępny jest również króciec gwintowany o kącie 90 o. Przepustowość złączy od 9 do 13.

Złącza wtryskowe wykonane ze stali nierdzewnej :


  • Złącza do form wtryskowych DN6 ze stali nierdzewnej :

Oferujemy złącza pod wąż i pod klucz o różnych rozmiarach średnicy, zarówno z zaworem i jak i bez zaworu lub gwintowane. Dostępne są szybkozłącza kątowe 450 oraz 900 w różnych rozmiarach. Przepustowość prezentowanych szybkozłączy wynosi 4,5 lub 6.

  • Złącza do form wtryskowych DN 9 ze stali nierdzewnej:

Oferujemy złącza do form wtryskowych zarówno z zaworem jak i bez zaworu lub gwintowane. Dostępne złącza pod klucz lub pod wąż o różnych wymiarach średnicy. Prezentowane części do wtryskarek - kątowe 45o oraz 90 o , występują w różnych rozmiarach. Przepustowość wszystkich złączy to 9.

Części pneumatyczne do wtryskarek


Szybkozłącza do form wtryskowych  DN8  seria 410-510


Oferujemy szybkozłącza z gwintem wewnętrznym lub z króćcem do węża. Posiadamy również złącze z króćcem kątowym 900 oraz 135do węża. Oferujemy również gniazda do szybkozłączek do form wtryskowych z gwintem zewnętrznym krótkie lub długie.

Szybkozłącza do form wtryskowych  DN12  seria 410-510


Oferujemy szybkozłącza do form wtryskowych z gwintem zewnętrznym oraz z króćcem do węża. Dostępne są również dwa rodzaje gniazd do szybkozłączy z gwintem zewnętrznym do from wtryskowych DN12 , G1/2z oraz G3/8z. W ofercie dostępne są też pierścienie do identyfikacji szybkozłączy w kolorze niebieskim i czerwonym

Akcesoria, osprzęt do form wtryskowych


W ofercie posiadamy również akcesoria do każdej wtryskarki. Jednym z takich akcesoriów są adaptory do form wtryskowych bez zaworu zwrotnego dostępne w  różnych wielkościach wykonane zarówno z mosiądzu jak i  ze stali nierdzewnej i o różnych rodzajach przepustowości. Dostępny jest również adaptor do form wtryskowych Arburg oraz kompatybilne z DME 1/4 jak i DME 3/8. Oferujemy również pierścienie do szybkiej i precyzyjnej identyfikacji węży typu quick-fit w trzech kolorach  pod wąż o różnych wymiarach średnicy.

Dostępne są również inne elementy do form wtryskowych, jak choćby różne rodzaje zaślepek w tym zaślepka sześciokątna z gwintem metrycznym. Wybrane zaślepki są kompatybilne z HASCO Z8 oraz DME 3/8.Innym z dostępnych akcesoriów są przedłużki o różnych rozmiarach oraz osłony plastikowe do króćów. Oferujemy również listwy przyłączeniowe w dwóch kolorach oraz nypel z gwintem calowym i metrycznym oraz mufę redukcyjną.


Faq - Złącza do form wtryskowych - Najczęściej zadawane pytania

Złącza do wtryskarek mają za zadanie łączyć media robocze w formach wtryskowych, które używane są do wyrabiania pod ciśnieniem komponentów z tworzywa sztucznego czy metalu. Szybkozłącza te są łącznikami między kanałem chłodzącym i grzewczym form a przewodami przetłaczającymi wodę chłodzącą bądź czynnik grzewczy. Jest to specjalna grupa złącz, które muszą być częścią procesu termostatowania, a więc podczas natryskiwania tworzywa do formy, powinna ona we wszystkich miejscach mieć właściwą temperaturę, by kolejno ją schłodzić by wyjąć gotowy wyrób. Złączki te siłą rzeczy muszą cechować się dużą wartością przesyłu tj. przepływu przy jednoczesnym zachowaniu niewielkich gabarytów (późniejszy montaż na płycie formy wtryskowej). Złącza do wtryskarek mają zwiększoną wytrzymałość na ciecze i płyny, są odporne na działanie m.in. glikolu, gorącej wody czy oleju oraz innych substancji obsługiwanych przez wtryskarki.

Złącza do form wtryskowych są to szybkozłącza, wykorzystywane w instalacjach wodnych, glikolowych czy hydraulicznych. Służą do połączenia kanałów grzewczych i chłodzących formy wtryskowej z wężami, które doprowadzają czynnik grzewczy i chłodzący. Szybkozłącza ze względu na swoje małe wymiary i odporność chemiczną wykorzystywane są także w instalacjach pneumatycznych, pary wodnej, do oleju mineralnego, smaru, w systemach mycia i czyszczenia oraz wielu innych.

Najczęściej złącza wykonane są z mosiądzu z uszczelnieniem Viton, co daje wysoką odporność temperaturową (do 200°C) oraz odporność chemiczną.

Niewłaściwa instalacja złącz do form wtryskowych może prowadzić do wielu problemów, takich jak przecieki, uszkodzenia mechaniczne lub nierównomierne rozprowadzenie medium grzewczego i chłodniczego w formie. W efekcie może to negatywnie wpłynąć na jakość finalnego produktu.

Złącza do form wtryskowych charakteryzują się:

  • Dużym przepływem
  • Małymi wymiarami zewnętrznymi
  • Odpornością na wysokie temperatury i odporność chemiczną – do 200°C

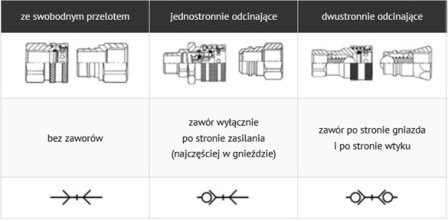

W szybkozłączach do form wyróżniamy 3 rodzaje funkcji odcięcia:

Funkcja odcięcia złączki do formy

Szybkozłącza do form produkowane są w wielu rozmiarach przez wielu producentów.  Profile są ustandaryzowane, dzięki czemu w dużym stopniu są ze sobą zamienne. Wyróżniamy 2 podstawowe typy złączy do form:

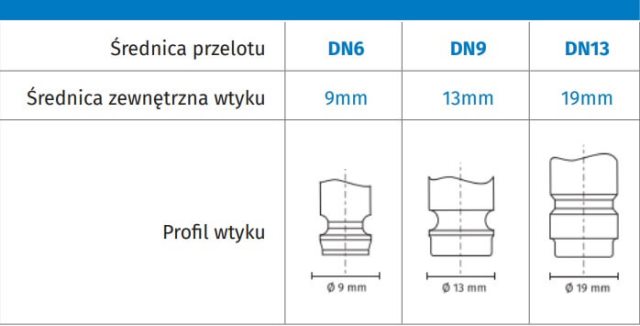

  • Profil Europejski/Niemiecki (EURO)

Standard EURO złączy do wtryskarek

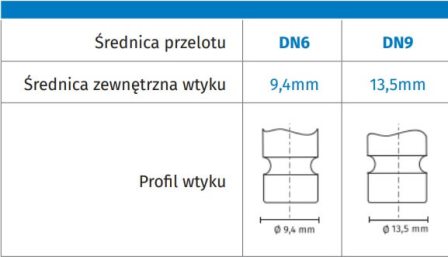

  • Profil Amerykański (DME)
Standard DME złączek do form
