Wakuometry i manowakuometry

  • Info
  • Bestsellery

Bestsellery w tej kategorii

Wykonanie:
standardowe ze sprężyną rurkową (Bourdona)
Położenie przyłącza:
Dolne
Klasa dokładności:
1,6 (7300, 7302, 150-150/3, 8300 klasa 2,5)
Ocena średnia:
Liczba wariantów: 7
Wykonanie:
standardowe ze sprężyną rurkową (Bourdona)
Położenie przyłącza:
dolne
Klasa dokładności:
1,0
Ocena średnia:
Liczba wariantów: 7
Wykonanie:
standardowe ze sprężyną rurkową (Bourdona) wypełniony gliceryną
Klasa dokładności:
1,6
Przyłącze:
stop miedzi
Ocena średnia:
Liczba wariantów: 7

Wakuometr (próżniomierz lub manometr próżniowy) jest to przyrząd służący do mierzenia podciśnienia, natomiast manowakuometr służy do mierzenia nadciśnienia i podciśnienia. Nasza oferta obejmuje wakuomerty i manowakuometry w różnych wykonaniach, średnicach tarczy w zależności od wymaganego zastosowania.



Wakuometr  Manowakuometr


Wakuometry i manowakuometry standardowe fi 40, 50 63

Próżniomierze o małych i średnich średnicach. Grupa zawiera:

plastikowe wakuometry i manowakuometry z pojedynczą skalą

Plastikowe wakuometry i manowakuometry z pojedynczą skalą

Próżniomierze których obudowa została wykonana z tworzywa sztucznego. Wakuometry posiadają przyłącze dolne lub tylne. Próżniomierze mosiężne z rurką Bourdona o klasie dokładności równej 1,6. Manowakuometr i wakuometr dla takich mediów jak gazy i płyny nie atakujące stopów miedzi. Skala pomiarowa próżniomierzy w barach. Z uwagi na to że manometry podciśnienia wykonano z mosiądzu, maksymalna temperatura medium wynosi max 60ºC. Gwint : G1/8 i G1/4.



Metalowe wakuometry i manowakuometry z pojedynczą skaląmetalowe wakuometry i manowakuometry z pojedynczą skalą

Od powyższej grupy próżniomierzy wyróżnia je stalowa obudowa. Manometr podciśnienia dedykowany słabo i średnio lepkim mediom także tym niekrystalizującym się. Gwint : G1/8 i G1/4.



Natablicowe wakuometrynatablicowe wakuometry

Grupa wakuometrów których obudowa kołnierzowa zapewnia możliwość montażu na pulpicie. Próżniomierz z kołnierzem w kolorze czarnym i chromowanym  dla przyłącza tylnego. Gwint : G1/8 i G1/4.


Wakuometry z elementem montażowym „C”

wakuometry z elementem montażowym „C”

Manometr podciśnienia z podwójną skalą do montażu naściennego. Solidna obudowa z blachy stalowej. Próżniomierze o gwintach G1/8 i G1/4.

Wakuometry standardowe z podwójną skalą


W ofercie znaleźć można wakuometr radialny i axialny o klasie dokładności 2,5 i obudowie plastikowej. Mierniki podciśnienia mogą pracować zarówno z cieczami jak i gazami, o różnych przedziałkach czy przyłączach 1/4 i 1/8.Miernik próżniowy

Wakuometry i manowakuometry standardowe fi 80, 100, 160

Wakuometry i manowakuometry standardowe fi 80, 100, 160Grupa wakuometrów dla wysokich średnic. Próżniomierze z przyłączami dolnymi i tylnymi. Wakuometr z gwintem G1/4 i G1/2.

Obudowa wakuometrów i manowakuometrów wytworzona została z plastiku lub blachy stalowej. Klasa dokładności próżniomierzy wynosi 1,6 oraz 2,5 w zależności od serii. Manometry podciśnienia z nastawną wskazówką w kolorze czerwonym. W ofercie dostępne są próżniomierze radialne i axialne o gwincie 1/2 lub 1/4. Temperatura medium nie powinna przekraczać max. +60°C, a otoczenia mieścić się w zakresie od -20°C do +60°C.

Wakuometry i manowakuometry typu heavy duty

Wakuometry i manowakuometry typu heavy dutyManometr podciśnienia z przyłączem mosiężnym i stalowym. Próżniomierze dedykowane ciężkim i wymagającym warunkom pracy.

Klasa dokładności wynosi 1,0. Stalowa obudowa oraz temperatura medium zwiększona o 20 stopni Celsjusza. Wszystkie manowakuometry i wakuometry o gwincie G1/2. Ze względu na przyłącze posiadamy wakuometry axialne i radialne, które sprawdzą się w warunkach przemysłowych różnych branż.

Wakuometry i manowakuometry glicerynowe

Próżniomierze tej grupy dedykowane są warunkom pracy w których występują nagłe skoki obciążeń ciśnienia, towarzyszą wibracje, drgania itd. Na asortyment manometrów podciśnienia wypełnionych gliceryną składają się:

Manometry glicerynowe metaloweMetalowe wakuometry i manowakuometry glicerynowe


Klasa dokładności 1,0 i 1,6 w zależności od średnic. Próżniomierze z szybą ze szkła akrylowego i przyłączem dolnym dla gwintów G1/4 i G1/2.




chromowane i polerowane wakuometry i manowakuometry glicerynowe

Chromowane i polerowane wakuometry i manowakuometry glicerynowe

Cechą charakterystyczną jest tu niewątpliwie obudowa z mosiądzu tłocznego.



Metalowe wakuometry i manowakuometry glicerynowe z podwójną skaląManometry glicerynowe plastikowe z podwójną skalą

Wakuometr o klasie dokładności 2,5. Obudowa została wykonana z plastiku koloru czarnego. Manometr podciśnienia z gwintem G1/4 o przyłączu dolnym i tylnym.



Wakuometry ze stali chromowanej
wakuometry ze stali chromowanej
Próżniomierze wykonane zostały z solidnej stali nierdzewnej. Wakuometr ze stali nierdzewnej którego klasa dokładności wynosi 1,6 i 1,0. Stalowa obudowa i przyłącze dla gwintów G1/4 i G1/2. Szyba wakuometru wykonana została z przezroczystego plastiku.

Wakuometry i manowakuometry specjalne

Ofertę urządzeń tworzą specjalistyczne próżniomierze stosowane w przemyśle. W skład gamy produktowej wchodzą:

Wakuometry i manowakuometry puszkowe do pomiaru w skali mba
r

Wakuometry mbar axialny

Próżniomierze służące do pomiarów małych ciśnień z korekcją punktu zerowego. Manometr podciśnienia puszkowy polecay jest dla wszelkiego rodzaju gazów, suchych i nieagresywnych mediów. Wakuometr ze skalą w mbar z przyłączem dolnym dla temperatur medium do max 100ºC. Klasa dokładności wynosi 1,6.



Manowakuometry i wakuometry ze stali nierdzewnej
Manowakuometry i wakuometry ze stali nierdzewnej

Próżniomierze dla mediów gazowych i płynnych agresywnych, także pracujących w agresywnym środowisku. Klasa dokładności wakuometrów tej grupy wynosi 2,5. Szybka manometrów podciśnienia wykonana z polycarbonatu.




Wakuometry i manowakuometry kontaktowe

Wakuometry i manowakuometry kontaktoweWakuometr i manowakuometr kontaktowy o gwincie G1/2 z przyłączem dolnym. Wakuometry kontaktowe ze stykami alarmowymi dla mediów nieagresywnych względem miedzi. Klasa dokładności próżniomierza wynosi 1,0.






Miernik próżni membranowy

Manometr próżniowy wykonany z żeliwnej obudowie, z przyłączem stalowym w rozmiarze 1/2 i zakresem pomiarowym -1-+1,5. Próżniomierz porawdzi sobie z pomiarem podciśnienia zarówno mediów gazowych jak i ciekłych, lecz o temperaturze nie większej niż max. +100°C. Miernik próżni membranowy


Manometry i wakuometry precyzyjne-kontrolne

Manometry próżniowe dedykowane bardzo dokładnym pomiarom, gdyż rozdziałka między wartościami wynosi 0,005 bar. Wszystkie produkty z tej grupy dostępne są o średnicach tarczy 160 mm i przyłączu 1/2. Wakuometry aksjalne mogą pracować z mediami, których wartość temperatury nie przekracza maximum tj. +80°C.
Manometr próżniowy

Faq - Wakuometry i manowakuometry - Najczęściej zadawane pytania

Wakuometr to przyrząd do mierzenia ciśnień poniżej ciśnienia atmosferycznego.

Gliceryna w wakuometrach zabezpiecza wskazówkę przed drganiami przez co zminimalizowane zostaje ryzyko niewłaściwego wskazania oraz przedłużenia jego żywotności.

Wakuometry glicerynowe stosuje się wtedy, gdy w miejscu montażu wakuometr narażony jest na drgania lub gdy występują nagłe skoki podciśnienia. Brak wypełnienia powodowałby wahania wskazówki przez co utrudniony był by prawidłowy odczyt pomiaru.

Jeżeli wakuometr nie jest narażony na drgania, wibracje, czy nagłe skoki ciśnienia nie ma potrzeby używania wakuometru glicerynowego. Tu spokojnie można zastosować wakuometr suchy.

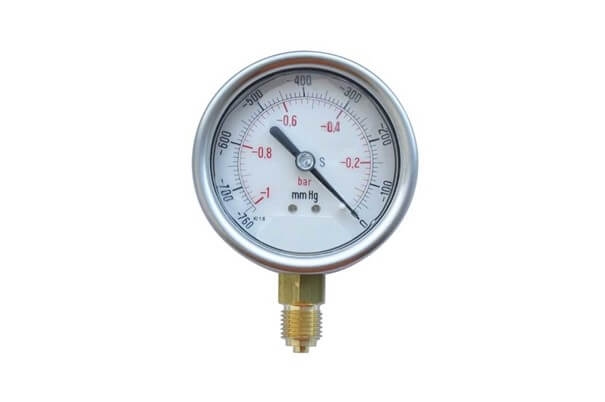

Przykładowe zdjęcie wakuometru glicerynowego.

Dowiedz się, jaki wauometr będzie dla Ciebie najlepszy

Wakuometr działa na zasadzie pomiaru siły, którą wywiera próżnia lub gaz w zamkniętej przestrzeni na powierzchnię membrany wakuometrycznej. Im niższe ciśnienie, tym mniejsza siła, co pozwala na określenie wartości ciśnienia wewnątrz przestrzeni.

Wakuometry są szeroko stosowane w różnych dziedzinach, takich jak przemysł, nauka i technologia. Służą do monitorowania i kontrolowania ciśnienia w komorach próżniowych, procesach technologicznych, badaniach naukowych, produkcji półprzewodników, urządzeniach medycznych i wielu innych zastosowaniach.

Kalibracja wakuometru polega na porównaniu odczytu urządzenia z wartością znanych i kontrolowanych ciśnień. Można to zrobić przy użyciu wzorcowego wakuometru lub za pomocą laboratorium kalibracyjnego, które ma świadectwo akredytacji.

Aby utrzymać wakuometr w dobrym stanie i zapewnić dokładne pomiary, należy przestrzegać kilku wskazówek:

1. Regularnie sprawdzaj i czyść urządzenie zgodnie z instrukcjami producenta.

2. Unikaj przeciążeń mechanicznych lub termicznych, które mogą wpływać na dokładność pomiarów.

3. Przechowuj wakuometr w odpowiednich warunkach środowiskowych, zapobiegając nadmiernemu zanieczyszczeniu lub wilgotności.

Wakuometry są stosunkowo niezawodne, o ile są prawidłowo dobrane do aplikacji, używane i utrzymywane. Jednak jak każde urządzenie pomiarowe, mogą ulegać zużyciu lub uszkodzeniom w wyniku niewłaściwego użytkowania, starzenia się części lub innych czynników. Dlatego regularna konserwacja, kalibracja i sprawdzanie dokładności pomiarowej są ważne.

Wakuometr to urządzenie pomiarowe stosowane w fizyce do pomiaru próżni. Służy do określania poziomu próżni w zamkniętych przestrzeniach lub aparaturze.

Typowe zastosowania obejmują systemy HVAC, pneumatyczne, procesy przemysłowe wymagające kontroli ciśnienia, systemy próżniowe oraz zastosowania medyczne, takie jak respiratory.

Kluczowe cechy to dokładność pomiaru, zakres pomiarowy, trwałość, odporność na czynniki zewnętrzne oraz łatwość odczytu i kalibracji.

Zakresy pomiarowe mogą się wahać od bardzo niskiego ciśnienia (próżni) do kilkudziesięciu barów, w zależności od modelu i zastosowania.

Konserwacja manowakuometrów może obejmować regularne sprawdzanie dokładności, czyszczenie i kalibrację, a w przypadku modeli mechanicznych również kontrolę uszczelnień i ruchomych części.

W agresywnych środowiskach zalecane są materiały odporne na korozję, takie jak stal nierdzewna lub specjalne tworzywa sztuczne, oraz uszczelki kompatybilne z chemikaliami w danym środowisku.

Manowakuometry cyfrowe oferują wyższą dokładność i łatwość odczytu, a także możliwość zapisywania i przesyłania danych. Modele analogowe są często bardziej odporne na trudne warunki środowiskowe i nie wymagają zasilania elektrycznego.

Tak, manowakuometry są dostępne z różnymi typami połączeń gwintowych, co pozwala na ich łatwą integrację z różnymi systemami i urządzeniami.

Dostępne są opcje niestandardowych skal i jednostek pomiarowych, co pozwala na dopasowanie manowakuometru do specyficznych wymagań aplikacji, na przykład w przemyśle farmaceutycznym lub spożywczym.

W manowakuometrach cyfrowych opcje wyjść sygnału mogą obejmować analogowe sygnały 4-20 mA, wyjścia cyfrowe, a także różne protokoły komunikacyjne dla integracji z systemami sterowania.

Przy instalacji i eksploatacji manowakuometrów należy przestrzegać wytycznych bezpieczeństwa, w tym właściwej instalacji, unikania przeciążeń i regularnych kontroli stanu technicznego urządzenia.

Stabilność długoterminowa jest osiągana poprzez użycie wysokiej jakości materiałów, precyzyjnych technik kalibracji oraz konstrukcji minimalizujących wpływ czynników zewnętrznych, takich jak temperatura czy wilgotność.

Większość manowakuometrów jest zgodna z międzynarodowymi normami przemysłowymi i często posiada odpowiednie certyfikaty, takie jak CE, UL, czy atesty do zastosowań specjalnych, na przykład w przemyśle spożywczym lub farmaceutycznym.

Niestandardowe rozwiązania mogą obejmować specjalne zakresy pomiarowe, niestandardowe połączenia, specjalne materiały obudowy i membran, a także niestandardowe funkcje elektroniczne i interfejsy.

Do minimalizacji wpływu wibracji stosuje się wypełnienie glicerynowe bądź sylikonowe.

Manowakuometry są dostępne z różnymi typami wyświetlaczy, w tym analogowymi tarczami i cyfrowymi wyświetlaczami LCD, które oferują różne poziomy czytelności i informacji.

Integracja manowakuometrów z zaawansowanymi systemami sterowania wymaga kompatybilności interfejsów, protokołów komunikacyjnych oraz zdolności do przetwarzania i przekazywania dokładnych danych pomiarowych w czasie rzeczywistym.
