Prowadniki typu "C" do siłowników ISO 12÷25
- Produkty
Średnica:
20 mm
A:
79
B:
34
Ocena średnia:
(0 opinii)
Ten produkt nie ma jeszcze opinii
Liczba wariantów: 23

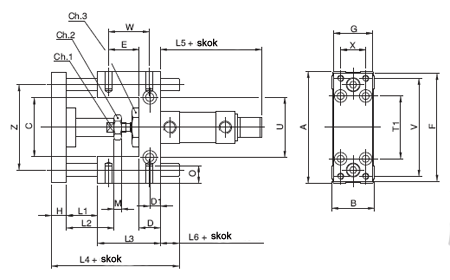

Prowadniki GLC - wymiary
|
Ømm | A | B | C | CH1 | CH2 | CH3 | D | D1 | E | F | G | H | Ø1 | J | K | L1 | L2 | L3 | L4 | L5 | L6 |
12-16 | 69 | 30 | 30 | 8 | 10 | 24 | 12 | 5,5 | 19,5 | 66 | 29 | 10 | 10 | M4 | M4 | 3 | 15 | 38 | 66,5 | 73 | 15,5 |
20 | 79 | 34 | 37 | 12 | 13 | 27 | 17 | 8,75 | 24,25 | 78 | 32 | 12 | 12 | M5 | M6 | 5 | 18 | 48 | 83 | 87 | 18 |
25 | 79 | 34 | 37 | 12 | 17 | 27 | 17 | 8,75 | 24,25 | 78 | 32 | 12 | 12 | M5 | M6 | 5 | 18 | 48 | 83 | 91 | 18 |
Ømm | M | N | O | P | Q | R | S | T | T1 | U | V | W | X | Y | Z |
12-16 | 4 | 4,5 | 6 | 7,5 | 4,5 | 5,5 | 9 | 5,5 | 32 | 24 | 58 | 25 | 18 | 22 | 49,5 |
20 | 5 | 5,5 | 9 | 10 | 7,5 | 6,5 | 11 | 6,5 | 38 | 38 | 68 | 32,5 | 20 | 23 | 58 |
25 | 6 | 5,5 | 9 | 10 | 7,5 | 6,5 | 11 | 6,5 | 38 | 38 | 68 | 32,5 | 20 | 23 | 58 |
Płyta montażowa GLC 2025P
Materiał - stal galwanizowana
Wyposażenie standardowe - 2 śruby montażowe
Średnica | A | F11 | F18 | F19 | F20 | F21 | ØT9 |
20/25 | 10 | 100 | 40 | 46,5 | 48 | 22 | 17 |
